PL15
Bei Verwendung eines Einschweißadapters die zulässige Druckfestigkeit des Adapters
beachten.
u Beim Einschweißvorgang darauf achten, dass der Adapter nicht deformiert wird und die Dichtfläche
nicht beeinträchtigt wird.
u Einschweißhilfe E43440 für eine optimierte Wärmeableitung verwenden.
u Anleitung und Datenblatt des verwendeten Adapters beachten.
Bei Nacharbeiten an der Schweißnaht:
u Den Dichtungsbereich aussparen, bzw. schützen.

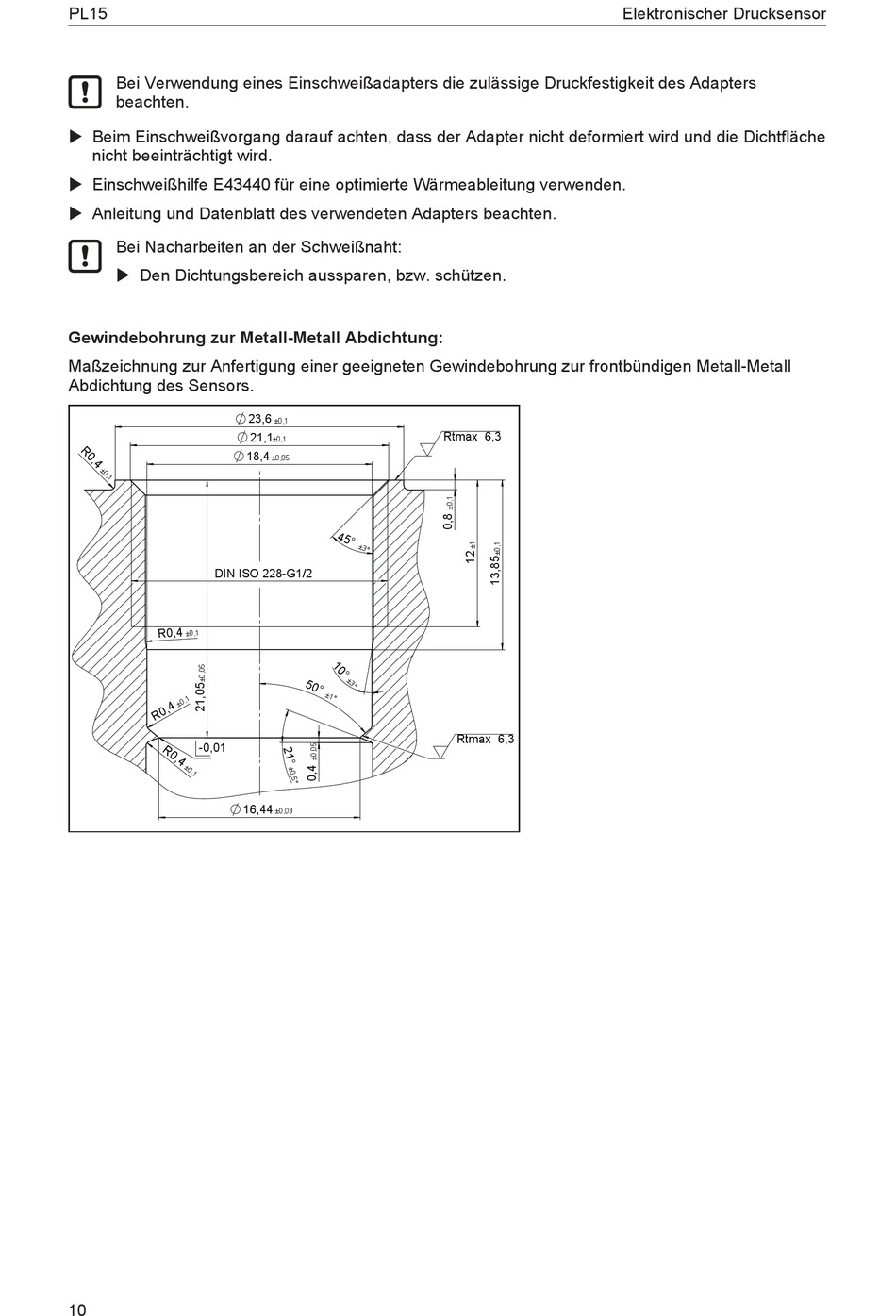

Gewindebohrung zur Metall-Metall Abdichtung:
Maßzeichnung zur Anfertigung einer geeigneten Gewindebohrung zur frontbündigen Metall-Metall
Abdichtung des Sensors.
DIN ISO 228-G1/2
-0,01
10
23,6
±0,1
21,1
±0,1
18,4
±0,05
16,44
±0,03
Rtmax 6,3
Rtmax 6,3
Elektronischer Drucksensor
