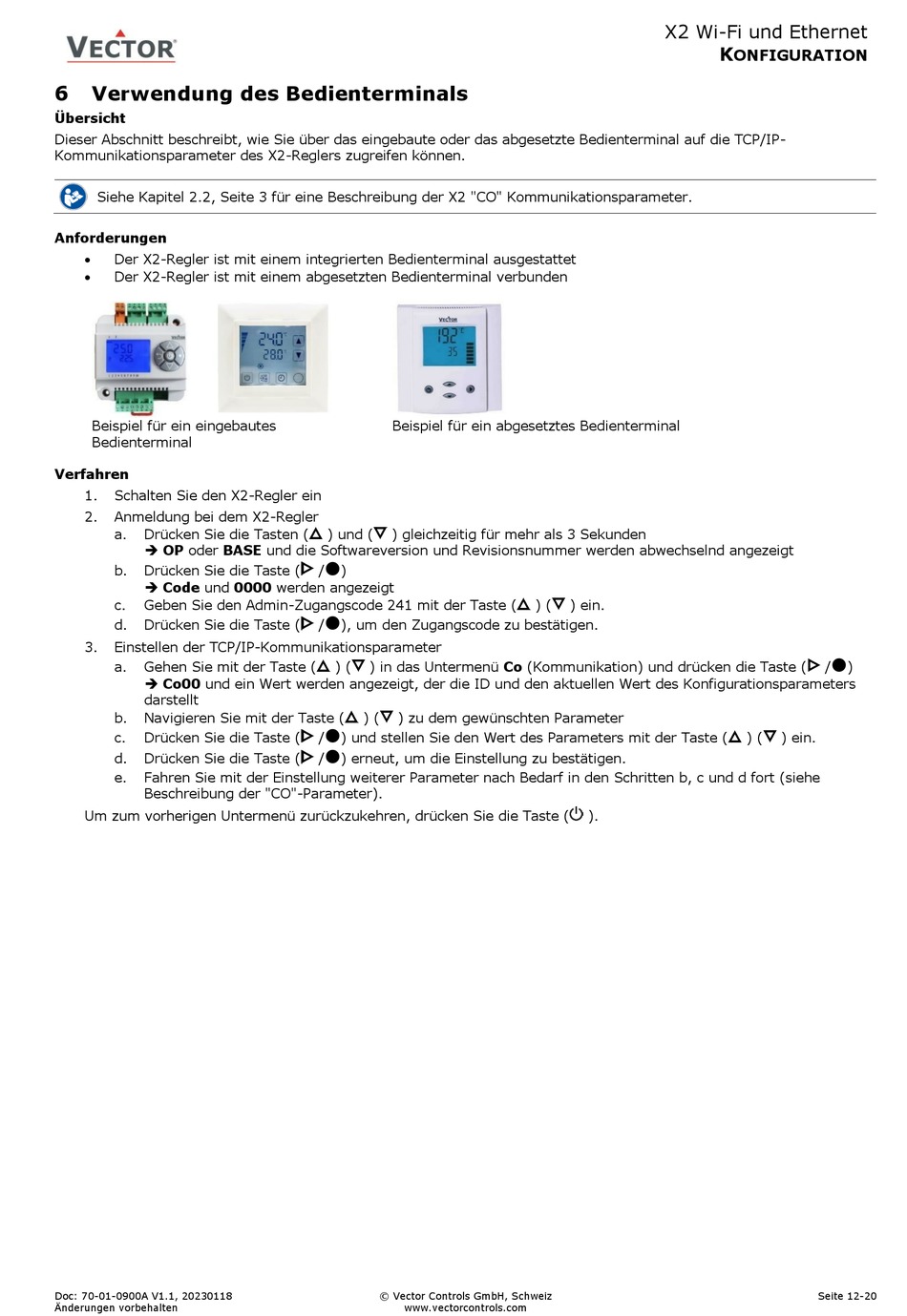

Verwendung des Bedienterminals

Übersicht
Dieser Abschnitt beschreibt, wie Sie über das eingebaute oder das abgesetzte Bedienterminal auf die TCP/IP-
Kommunikationsparameter des X2-Reglers zugreifen können.
Siehe Kapitel 2.2, Seite 3 für eine Beschreibung der X2 "CO" Kommunikationsparameter.
Anforderungen
• Der X2-Regler ist mit einem integrierten Bedienterminal ausgestattet
• Der X2-Regler ist mit einem abgesetzten Bedienterminal verbunden
Beispiel für ein eingebautes
Bedienterminal
Verfahren
1. Schalten Sie den X2-Regler ein
2. Anmeldung bei dem X2-Regler
a. Drücken Sie die Tasten (
➔ OP oder BASE und die Softwareversion und Revisionsnummer werden abwechselnd angezeigt
b. Drücken Sie die Taste (
➔ Code und 0000 werden angezeigt
c. Geben Sie den Admin-Zugangscode 241 mit der Taste (
d. Drücken Sie die Taste (
3. Einstellen der TCP/IP-Kommunikationsparameter
a. Gehen Sie mit der Taste (
➔ Co00 und ein Wert werden angezeigt, der die ID und den aktuellen Wert des Konfigurationsparameters
darstellt
b. Navigieren Sie mit der Taste (
c. Drücken Sie die Taste (
d. Drücken Sie die Taste (
e. Fahren Sie mit der Einstellung weiterer Parameter nach Bedarf in den Schritten b, c und d fort (siehe
Beschreibung der "CO"-Parameter).
Um zum vorherigen Untermenü zurückzukehren, drücken Sie die Taste (
Doc: 70-01-0900A V1.1, 20230118
Änderungen vorbehalten
Beispiel für ein abgesetztes Bedienterminal
) und ( ) gleichzeitig für mehr als 3 Sekunden

/ )

/ ), um den Zugangscode zu bestätigen.
) ( ) in das Untermenü Co (Kommunikation) und drücken die Taste (
) ( ) zu dem gewünschten Parameter

/ ) und stellen Sie den Wert des Parameters mit der Taste (

/ ) erneut, um die Einstellung zu bestätigen.
© Vector Controls GmbH, Schweiz
www.vectorcontrols.com
X2 Wi-Fi und Ethernet
) ( ) ein.
).
K
ONFIGURATION

/ )
) ( ) ein.
