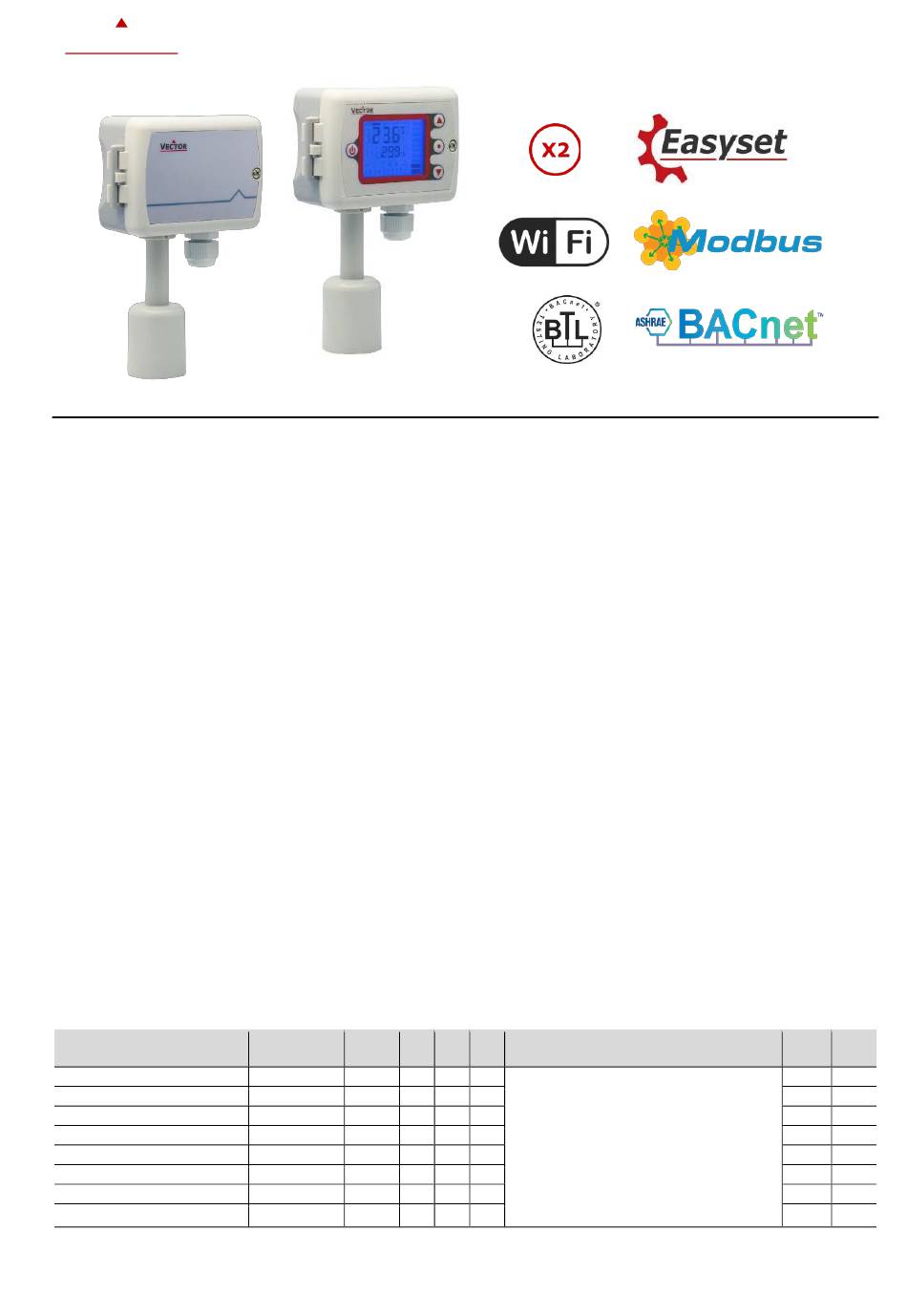

Vector SOC2-TH-210.102U-1 Produktbeschreibung

V
ECTOR
Der SOC2 ist ein programmierbarer Regler und Sensor mit Kommunikationsmöglichkeiten. Er ist für die Messung im Freien
mit Regenschutz (IP63) geeignet. Er verfügt über 2 Regelkreise mit je 2 PI-Sequenzen. Der SOC2 verwendet das
universelle X2-Betriebssystem. Die seriellen Kommunikationsoptionen sind mit Modbus RTU/ASCII und BACnet MS/TP
über RS485 realisiert. Es ist auch eine Wi-Fi-Kommunikationsoption verfügbar, die Modbus TCP und BACnet IP unterstützt.
Der SOC2 verfügt über eine eingebaute RS485-Kommunikationsschnittstelle, die eine Peer-to-Peer-Kommunikation mit
einem Bedienterminal wie OPT1-x oder OPA2-x ermöglicht. Ein integrierter Webserver bietet eine Webschnittstelle zur
Bedienung des Reglers oder zur Änderung der Verbindungseinstellungen. Komplette Parametersätze können mit dem
Zubehör AEC-PM2 kopiert oder über einen RS485-USB-Konverter oder Wi-Fi-Kommunikation und das EasySet-Programm
mit einem PC ausgetauscht werden.
Anwendungen
• Lüftungssteuerung
• Luftmessung
• Zonensteuerung
• VAV-Regelungen
Funktionen
• Zwei universell konfigurierbare Regelkreise:
Funktion für Entfeuchtung, Sollwertverschiebung und Kaskadenregelung
o
Mehrere Zusatzfunktionen: Heiz- / Kühlbetrieb, automatische Freigabe, Sollwert Kompensation
o
Freies Heizen und Kühlen mit Economizer-Funktion basierend auf Enthalpie oder Temperatur
o
Differenz- und Mittelwertbildung, Min. und Max. Funktion, Enthalpie und Taupunktberechnung
o
Transmitterfunktion für Eingänge und Sollwerte
o
• Eingebaute Feuchtigkeits- und Temperatursensoren
• Universelle Analogausgänge (VDC, mA) und ein Relais mit einem Schließer und einem Öffner (SPDT)
• 8 frei konfigurierbare Alarmbedingungen, wählbarer Zustand der Ausgänge bei Alarmbedingung
• Passwortgeschützte, programmierbare Benutzer- und Kontrollparameter
• Messung von Temperatur und Luftfeuchtigkeit
• Peer-to-Peer-Kommunikation zum optionalen X2-Bedienterminal OPxx-VC
• Kommunikation über Modbus, BACnet oder Wi-Fi (optionale Wi-Fi-Schnittstelle erforderlich)
• Webserver, der den SOC2-Betrieb über Browser oder mobile Geräte unterstützt (optionale Wi-Fi-Schnittstelle
erforderlich)
Typen und Bestellangaben
Produktname
SOC2-TH-210.102U-1
SOC2-TH-210.102U-OP-1
SOC2-TH-210.102U-MOD-1
SOC2-TH-210.102U-OP-MOD-1
SOC2-TH-210.102U-BAC-1
SOC2-TH-210.102U-OP-BAC-1
SOC2-TH-210.102U-WIM-1
SOC2-TH-210.102U-WIB-1
UI = Universal inputs, DO = Digital outputs, AO = Analog outputs
AO1 und AO2 sind die analogen Ausgänge des Reglers/Sensors. Das Gerät ist ab Werk als Transmitter vorprogrammiert.
Die Sensoren sind gemäss Tabelle den analogen Ausgängen zugewiesen.
Doc: 70-01-0727C, 20231215
Änderungen vorbehalten
Aussenfühler und Regler SOC2
Regel-
Produkt Nr. UI
kreis
40-300181 2 1
40-300184 2 1
40-300183 2 1
40-300186 2 1
40-300182 2 1
40-300185 2 1
40-300200 2 1
40-300202 2 1
© Vector Controls GmbH, Schweiz
www.vectorcontrols.com
DO AO Funktionen
1 2
TH = Temperatur- und feuchte Sensor
1 2
OP = Mit integrierter Anzeige
1 2
MOD = Kommunikation mit Modbus RTU oder
ASCII
1 2
BAC = Kommunikation mit BACnet MS/TP
1 2
WIM = Kommunikation mit Modbus TCP über
1 2
Wi-Fi
1 2
WIB = Kommunikation mit BACnet IP über
Wi-Fi
1 2
SOC2
P
RODUKTBESCHREIBUNG
AO1
Temp.
Temp.
Temp.
Temp.
Temp.
Temp.
Temp.
Temp
AO2
RH
RH
RH
RH
RH
RH
RH
. RH
