Ethernet (LAN) Einstellung und Betrieb

Übersicht
Geschwindigkeit: 10/100 BASE-T (10Mbit/s, 100Mbit/s)

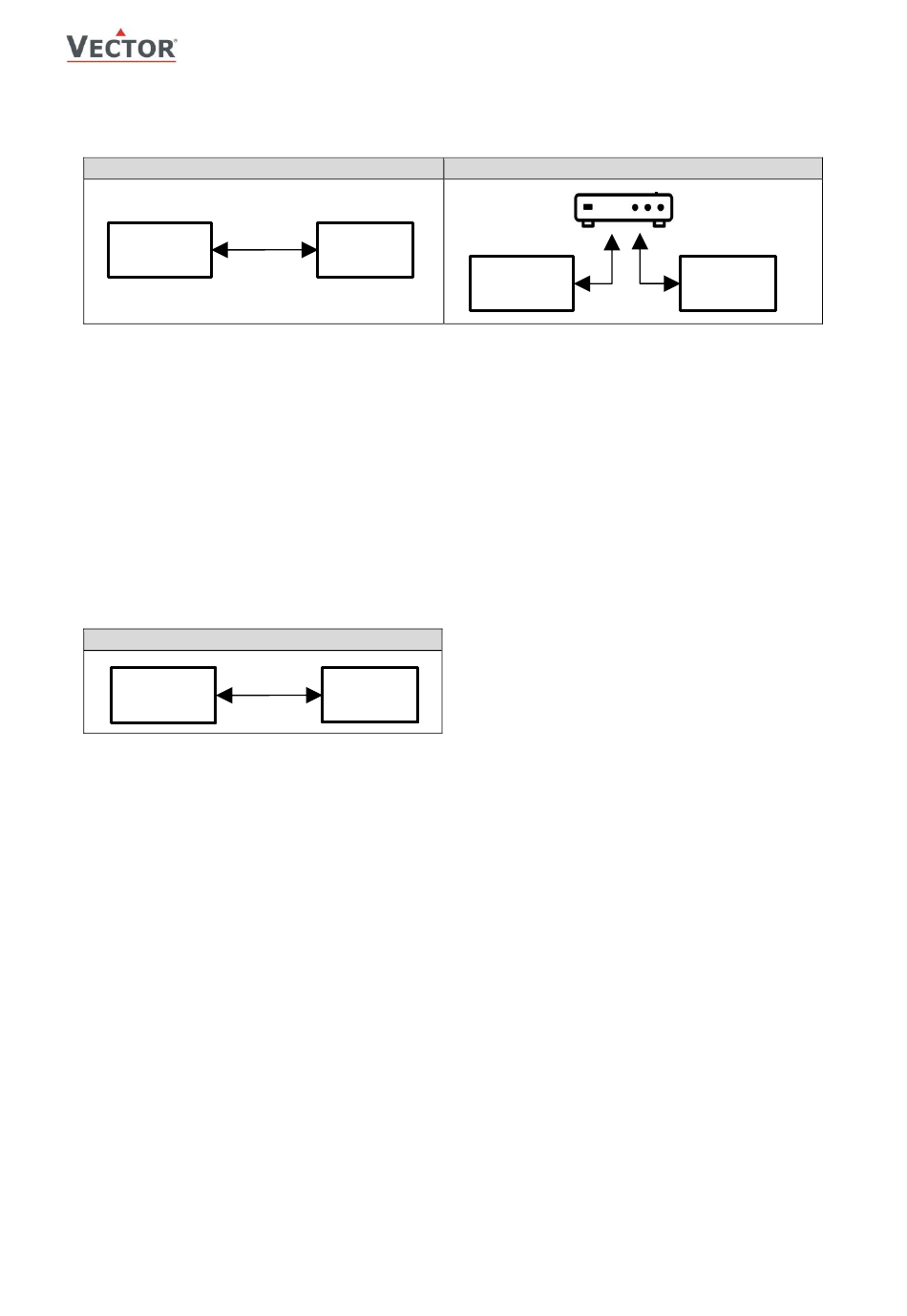

Punkt-zu-Punkt-Verbindung
X2-Regler
Um einen Ethernet-Kontroller zu konfigurieren müssen folgenden Einstellungen vorgenommen werden.
1. Verbinden Sie den X2-Regler mit dem LAN
a. Stellen Sie die IP-Adresse des X2-Reglers ein (kann auch mit den "CO xx"-Parametern eingestellt werden:
CO03...CO06). Die IP-Adresse muss innerhalb eines gültigen Bereichs liegen, der durch die Router-
Einstellungen definiert ist, und IP-Adressenkonflikte müssen vermieden werden.
b. DHCP aktivieren, falls erforderlich (kann auch mit dem Parameter "CO xx" eingestellt werden)
2. Konfigurieren Sie den Domänennamen des X2-Reglers
a. Legen Sie den Domänennamen des X2-Reglers fest (die Voreinstellung ist: "VectorAP-xxx/VectorAP-
xxx.local")
Änderung der IP-Adresse
Die IP-Adresse kann direkt über die "CO"-Parameter geändert werden. Alternativ kann das X2-Webinterface verwendet
werden, um die IP-Adresse und/oder den DHCP-Modus zu ändern.
4.1 Ethernet-Konfiguration über "Punkt-zu-Punkt"-Verbindung und X2-Webinterface
Verwenden Sie die X2-Webschnittstelle, um die Ethernet-Parameter des X2-Kommunikationsmoduls einzustellen.
Punkt-zu-Punkt-Verbindung
X2-Regler
Verfahren
1. Schalten Sie den X2-Regler ein
2. Verbinden Sie das Ethernet-Kabel direkt vom Computer mit dem X2-Regler
3. a) Stellen Sie die IP-Adresse und das Subnetz Ihres Computers auf das gleiche Subnetz wie das des X2-Reglers
ein (Standard: 192.168.0.101)
Beispiel: Stellen Sie die IP-Adresse Ihres Computers auf: 192.168.0.102, um direkt auf den Regler zuzugreifen,
ohne einen Router zu verwenden.
4. Einloggen in die X2-Web-Oberfläche des X2-Reglers
a. Öffnen Sie einen Webbrowser und verbinden Sie sich mit dem X2-Webinterface mit der IP-Adresse des X2-
Reglers (Standard 192.168.0.101)
b. Melden Sie sich an der X2-Webschnittstelle mit den Standard-Anmeldeinformationen an: Benutzername =
"admin", Passwort = "admin"
5. Ethernet (LAN)-Parameter bearbeiten
a. Öffnen Sie die LAN-Registerkarte und stellen Sie den Ethernet (LAN)-Domänennamen wie gewünscht ein.
b. Verbinden Sie sich mit Ihrem LAN:
i. Stellen Sie die IP-Adresse ein, wie es Ihre LAN-Spezifikation erfordert.
ii. Wählen Sie "Verbinden" und warten Sie
iii. Nach 20 Sekunden wird eine Meldung über die erfolgreiche LAN-Verbindung angezeigt
6. Verbinden Sie das Ethernet-Kabel vom X2-Regler mit einem Router/Switch, um Zugang zum LAN zu erhalten.
7. Verbinden Sie den Computer mit Ihrem LAN-Netzwerk (stellen Sie die IP-Adresse des Computers auf
dynamisch/automatisch zurück)
8. Klicken Sie auf "OK", um auf die neue IP-Adresse des X2-Reglers umzuleiten.
a) Die IP-Adresse des Reglers wird in den X2-Kommunikationsparametern CO06, CO05, CO04, CO03 definiert, wobei
CO04 = Teilnetz, CO03 = eindeutige Nummer. Verwenden Sie das X2-Bedienterminal oder EasySet über RS435-USB-
Kabel (AEC-USB), um die X2-Kommunikationsparameter zu lesen.
