V
ECTOR

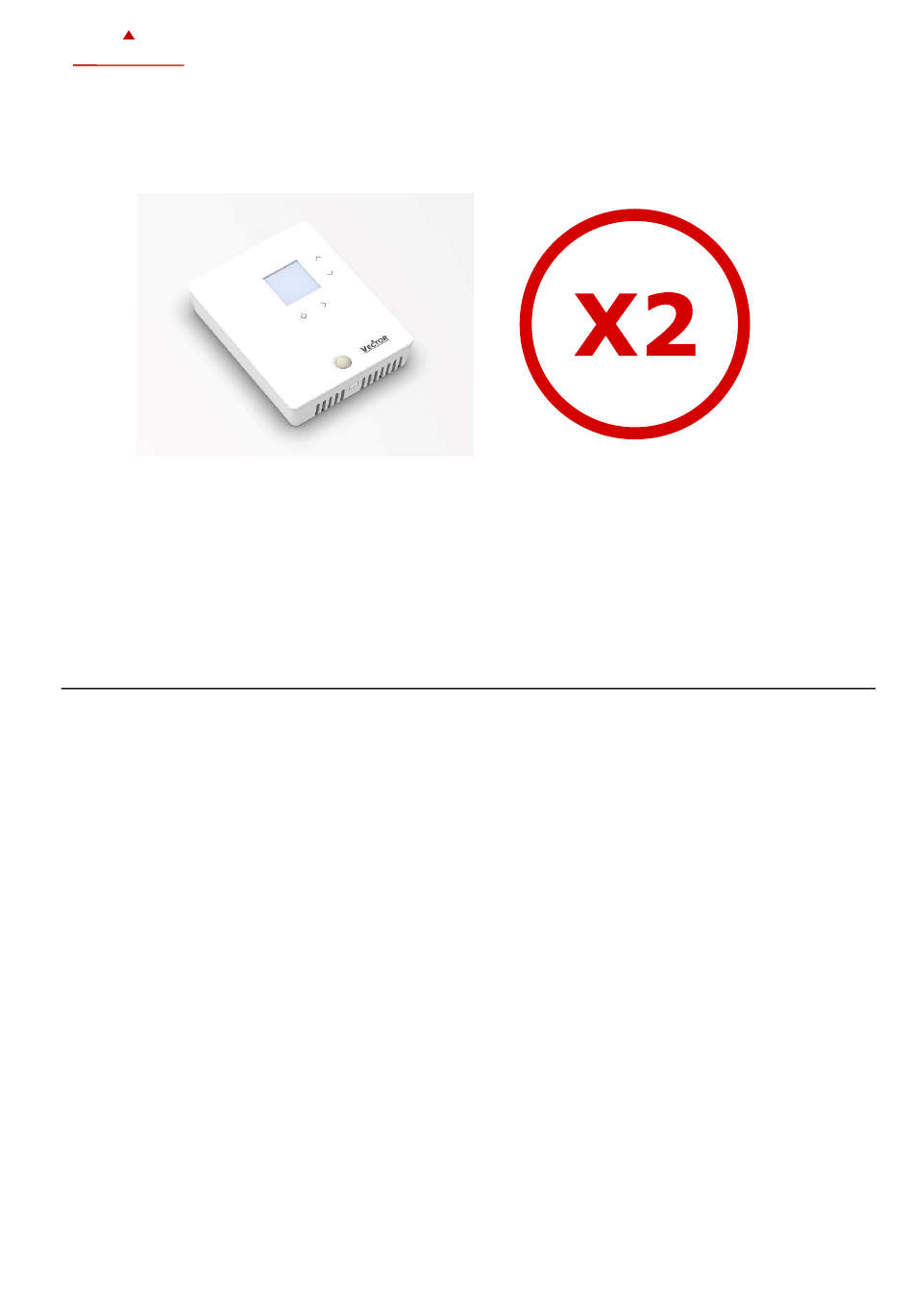

Bedienungsanleitung für X2-Geräte mit
Das X2-Betriebssystem wurde für universelle Steuerungen und Sensoren konzipiert. Geräte, die auf dem X2-
Betriebssystem basieren, beinhalten eine Vielzahl von standardisierten Funktionen und Anwendungsmöglichkeiten. Von
einfachen Lüftungsreglern für den Hausgebrauch bis hin zu HLK-Systemlösungen für ganze Gebäude. Für fast jede
Anwendung gibt es eine passende Lösung. Mit dem Programm EasySet-kann die Konfiguration erstellt und bequem auf die
Regler übertragen oder ausgelesen werden.
Inhaltlicher Überblick
1
Übersicht ________________________________________________________________________ 2
2
Anzeige und Bedienung _____________________________________________________________ 2
3
Allgemeiner Betrieb ________________________________________________________________ 5
4
Anwendungsangepasster Betrieb ______________________________________________________ 7
5
Erweiterte Betriebsart ______________________________________________________________ 8
Doc: 70-01-0994C, Serie X2, 20250114
Änderungen vorbehalten
X2-B
EDIENUNGSANLEITUNG
Berührungstasten & Anzeige
© Vector Controls GmbH, Schweiz
www.vectorcontrols.com
B
ERÜHRUNGSTASTEN
& A
NZEIGE
Seite 1-10
Werbung
Verwandte Anleitungen für Vector X2
Inhaltszusammenfassung für Vector X2
- Seite 1 Bedienungsanleitung für X2-Geräte mit Berührungstasten & Anzeige Das X2-Betriebssystem wurde für universelle Steuerungen und Sensoren konzipiert. Geräte, die auf dem X2- Betriebssystem basieren, beinhalten eine Vielzahl von standardisierten Funktionen und Anwendungsmöglichkeiten. Von einfachen Lüftungsreglern für den Hausgebrauch bis hin zu HLK-Systemlösungen für ganze Gebäude. Für fast jede Anwendung gibt es eine passende Lösung.
- Seite 2 Übersicht 1.1 Anwendungen Diese Betriebsanleitung gilt für Geräte der Serie X2 mit integrierter Steuerung und einem Touch-Bildschirm. Darüber hinaus sind die verschiedenen Produktbeschreibungen und die Programmieranweisungen für Techniker in separaten Dokumenten enthalten. Dies soll die Arbeit mit den verschiedenen Steuerungen und Bedienebenen erleichtern.
- Seite 3 Der Smiley/Anzeigebalken kann zur Überwachung der Luftqualität (Temperatur, Besondere , Luftfeuchtigkeit) verwendet werden. oder Funktion Eine ausführliche Beschreibung finden Sie im X2-Engineering-Handbuch im 21.0% AQI Abschnitt 5.5.5 "Anzeige von niedrigem, mittlerem und hohem Pegel". 2.6 Alarmmeldungen �� Wenn ein Alarm aktiv ist, wird das Alarmsymbol und eine Alarmmeldung auf dem Display angezeigt.
- Seite 4 Die meisten Geräte verfügen über eine Status-LED. Die Position der Status-LED ist im Produktdatenblatt definiert. Im Normalbetrieb blinkt die LED einmal alle 5 Sekunden kurz auf. Im Alarm- oder Fehlerzustand blinkt die LED im Sekundentakt. Doc: 70-01-0994C, Serie X2, 20250114 © Vector Controls GmbH, Schweiz Seite 4-10 Änderungen vorbehalten...
- Seite 5 Das System kann so konfiguriert sein, dass es nicht ausgeschaltet werden kann. Hinweis zum Ausschalten des X2-Geräts Wenn das X2-Gerät ausgeschaltet ist, läuft es im Schutzbetrieb. Im Schutzbetrieb ist das System gegen Überhitzung und Frost geschützt, sofern dies aktiviert ist, regelt aber ansonsten nicht.
- Seite 6 Falls eine Start-Verzögerung aktiv ist bleibt der Regler ausgeschaltet und zeigt das Handsymbol an, bis die Verzögerung abgelaufen ist. Danach schaltet sich der Regler ein und das Handsymbol verschwindet. 3.5 Schutzbetrieb (Aus) Das X2-Gerät läuft im Schutzbetrieb. Allfällig konfigurierte Alarme und Zeitschaltfunktionen sind weiterhin aktiv. Ansonsten sind alle Regelfunktionen deaktiviert. 3.6 Stromausfall Alle Parameter und Sollwerte sind gespeichert und müssen nicht neu eingegeben werden.
- Seite 7 EDIENUNGSANLEITUNG ERÜHRUNGSTASTEN NZEIGE Anwendungsspezifischer Betrieb Das X2-Gerät bietet verschiedene Möglichkeiten die Bedienung, den Benutzerzugriff und die Bildschirmkonfiguration an die Anwendung anzupassen. 4.1 Standardanzeige Die Standardanzeige wird aktiviert, wenn 30 Sekunden lang keine Taste gedrückt wurde. Die Standardanzeige kann vom Techniker deaktiviert werden.
- Seite 8 ) drücken, um zurück zum Startmenü zu gelangen. 5.2 Ändern von Steuerungsart Heizen - Kühlen - Auto Übersicht In diesem Abschnitt wird beschrieben, wie die Steuerungsart des X2-Reglers eingestellt wird. Je nach konfigurierter Anwendung kann dieses Untermenü bis zu 5 verschiedene Einstellungsmöglichkeiten haben oder ist ganz deaktiviert.
- Seite 9 ) drücken, um zurück zum Startmenü zu gelangen. 5.4 Software-Version anzeigen Übersicht In diesem Abschnitt wird beschrieben, wie die Softwareversion des installierten X2-Betriebssystems und die Firmwareversion des Anzeige-/Bedienterminals anzeigt werden kann. Vorgehen Taste ( ) länger als 5 Sekunden drücken.
- Seite 10 ECTOR X2-B & A EDIENUNGSANLEITUNG ERÜHRUNGSTASTEN NZEIGE Intelligente Sensoren und Steuerungen leicht gemacht! Qualität - Innovation - Partnerschaft Vector Controls GmbH Schweiz info@vectorcontrols.com www.vectorcontrols.com Doc: 70-01-0994C, Serie X2, 20250114 © Vector Controls GmbH, Schweiz Seite 10-10 Änderungen vorbehalten www.vectorcontrols.com...
