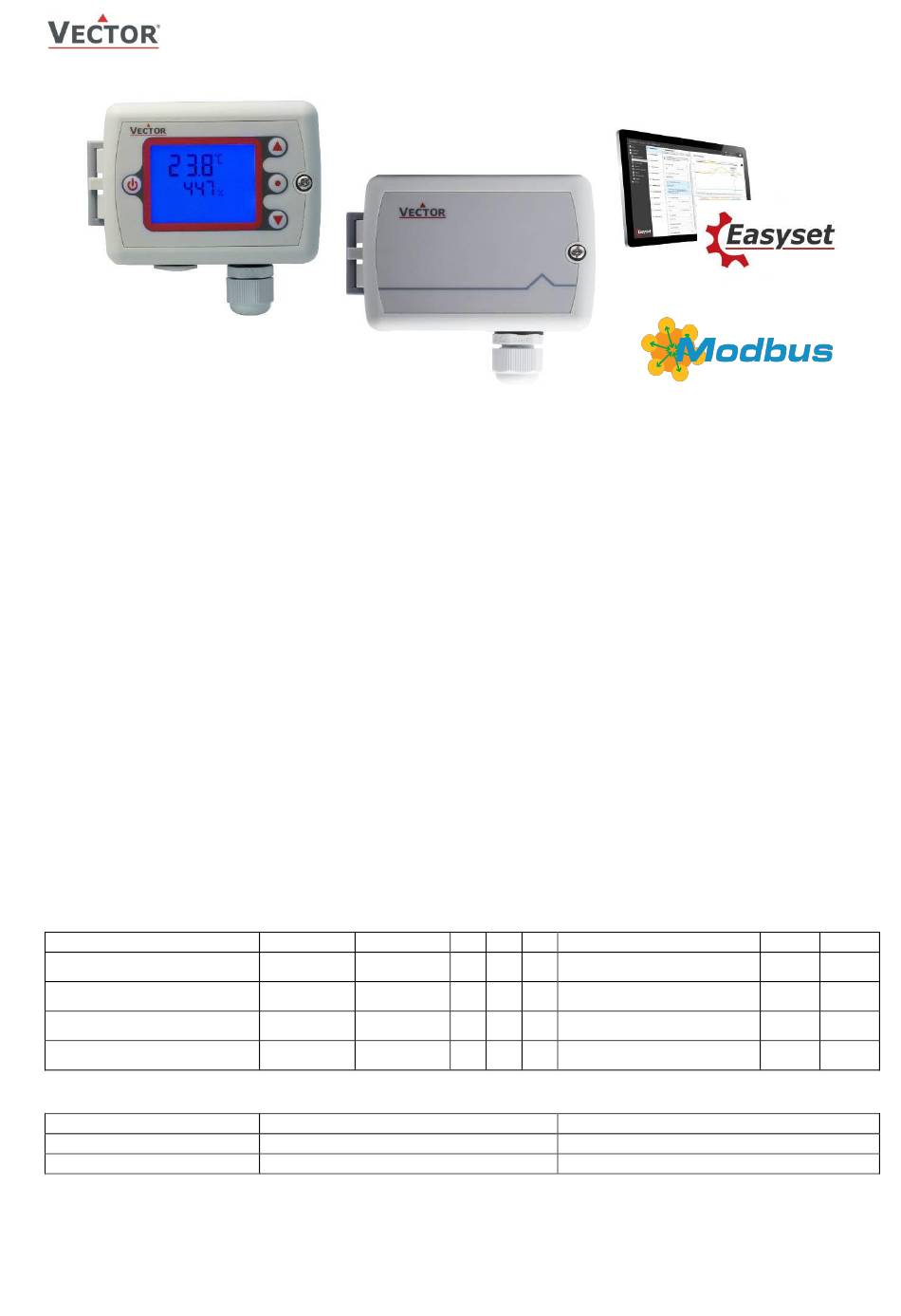

Vector SDC2-MOD Produktbeschreibung

Der SDC2 ist ein programmierbarer Regler und Sensor mit Modbus Feldbusanbindung. Er verfügt über 2 Regelkreise mit je
2 PI-Sequenzen. Der SDC2 verfügt über eine integrierte RS485 Kommunikationsschnittstelle, die eine peer-to-peer-
Kommunikation mit einem Bediengerät z. B. OPT1-(2TH) -VC ermöglicht. Komplette Parametersätze können mit Hilfe des
Zubehörs AEC-PM2 kopiert oder mit einem PC über einen RS485-USB-Konverter und das Easyset-Programm ausgetauscht
werden. Der SDC2 verwendet das universelle X2-Betriebssystem.
Anwendungen
• Lüftungsregelung
• Luftmessung
• Zonenregelung
• VAV-Kontrolle
Funktionen
• Modbus Kommunikation über RS485 RTU oder ASCII
• zwei universell konfigurierbare Regelkreise:
Funktion für Entfeuchtung, Sollwertverschiebung und Kaskadenregelung
o
Mehrere Zusatzfunktionen: Heiz- / Kühlbetrieb, automatische Freigabe, Sollwert Kompensation
o
Freies Heizen und Kühlen mit Economizer-Funktion basierend auf Enthalpie oder Temperatur
o
Differenz- und Mittelwertbildung, Min. und Max. Funktion, Enthalpie und Taupunktberechnung
o
Transmitterfunktion für Eingänge und Sollwerte
o
• universelle Analogausgänge (VDC, mA) und ein Relais mit einem Öffner und einem Schliesser (SPDT)
• 8 frei zugeordnete Alarmbedingungen, wählbarer Zustand der Ausgänge im Alarmfall
• passwortgeschützte, programmierbare Benutzer- und Steuerungsparameter
• kann Temperatur, Feuchtigkeit, CO2 und VOC messen
Bestellen
Modelle
SDC2-16-TH-210.102U-MOD-1
SDC2-16-THC-210.102U-MOD-1
SDC2-16-THQ-210.102U-MOD-1
SDC2-16-THCQ-210.102U-MOD-1
AO1 und AO2 sind die analogen Ausgänge des Reglers/Sensors. Das Gerät ist ab Werk als Transmitter vorprogrammiert.
Die Sensoren sind gemäss Tabelle den analogen Ausgängen zugewiesen.
Modelle
OPC2-S
AEC-PM2
Eine große Auswahl an Bedienterminals finden Sie auf unserer Website. Alle -VC-Bedienterminals funktionieren mit dieser
Steuerung.
Doc: 70-01-0663, 20230602
Änderungen vorbehalten
Kanalfühler und Regler SDC2-MOD
Artikel-Nr. Regelkreis
40-300172 2
40-300174 2
40-300162 2
40-300165 2
Artikel-Nr.
40-500109
40-500130
© Vector Controls GmbH, Schweiz
www.vectorcontrols.com
UI DO AO Funktionen
Temperatur- und
1 1 2
Feuchtigkeitssensor
Temperatur-, Feuchtigkeits- und
1 1 2
CO2 Sensor
Temperatur-, Feuchtigkeits- und
1 1 2
VOC Sensor
Temperatur-, Feuchtigkeits-,
1 1 2
CO2- und VOC Sensor
Display-Option für SDC2- und SOC2-Geräte
Plug-In Speichermodul für Parametersätze
SDC2-MOD
P
RODUKTBESCHREIBUNG
AO1
Temp. Feuchte
CO2 Feuchte
VOC Feuchte
CO2
Beschreibung
AO2
VOC
