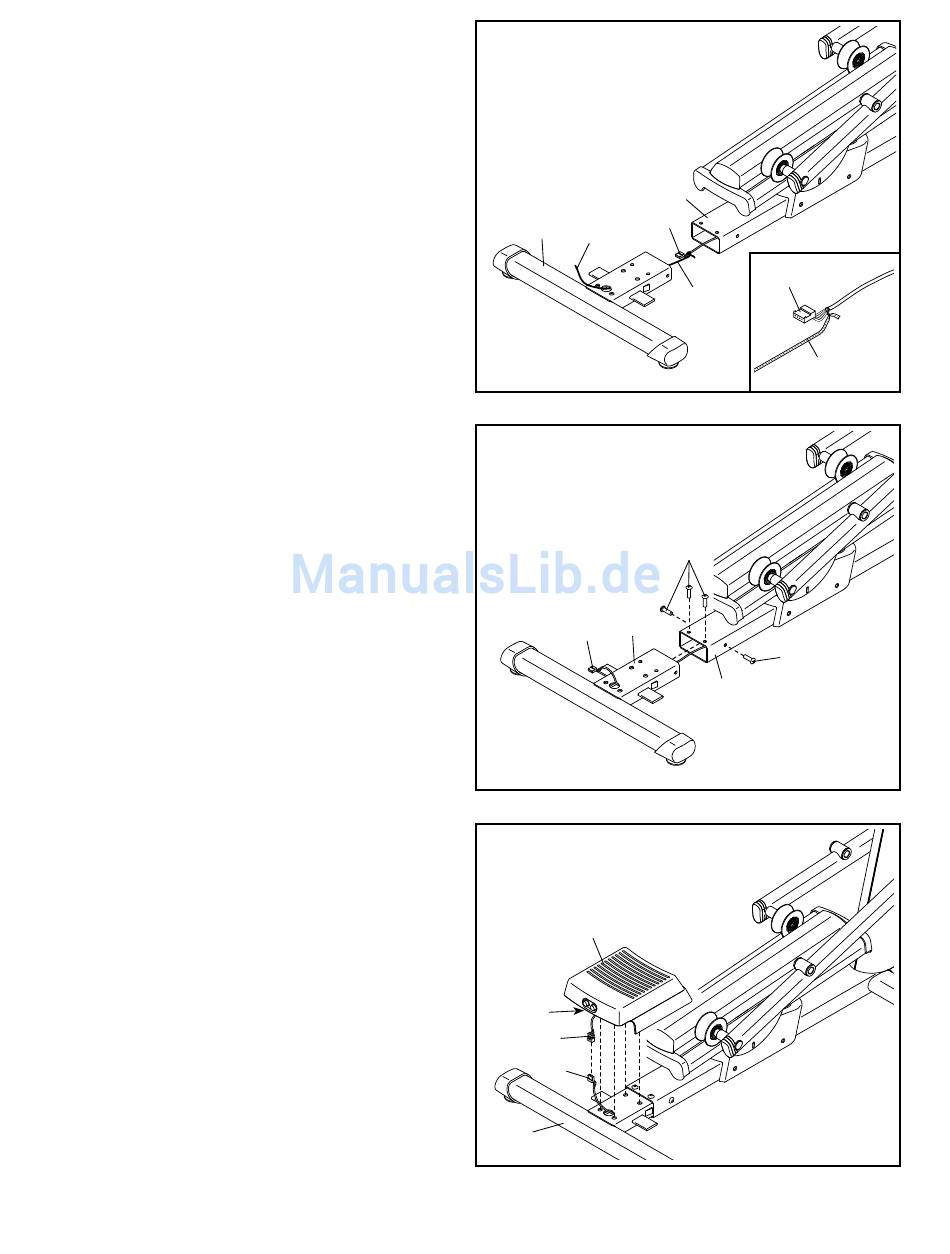

3. Legen Sie die hintere Stützstange (5) am
Boden hinter dem Rahmen (1). Finden Sie die
Kabelbefestigung in der hinteren Stützstange.
Siehe die hinzugefügte Abbildung. Binden Sie
das Ende der Kabelbefestigung an den Sensor-
Kabelbaum (155).
Ziehen Sie das andere Ende der
Kabelbefestigung bis der Sensor-Kabelbaum
(155) durch die hintere Stützstange (5) geleitet
wurde.
4. Tipp: Vermeiden Sie ein Abklemmen des
Sensor-Kabelbaums (155).
Legen Sie ein stabiles Stück
Verpackungsmaterial unter den hinteren Teil
des Rahmens (1). Lassen Sie den Rahmen
von einer zweiten Person halten, um ein
Umkippen zu vermeiden während Sie diesen
Schritt durchführen.
Fügen Sie die hintere Stützstange (5) in den
Rahmen (1) ein. Befestigen Sie die hintere
Stützstange mit vier M8 x 16mm Schrauben
(72). Drehen Sie all vier Schrauben ein wenig
ein, und ziehen Sie diese dann fest.
Entfernen Sie das Verpackungsmaterial.
5. Lösen Sie die Kabelbefestigung (nicht abgebil-
det) vom Sensor-Kabelbaum (155) und werfen
Sie diese weg.
Während eine zweite Person die hintere
Stützstangenabdeckung (2) nahe an die hin-
tere Stützstange (5) hält, verbinden Sie den
Draht am Ultrasonic-Sensor (147) mit dem
Sensor-Kabelbaum (155). Schieben Sie den
überschüssigen Draht in die hintere Stützstange
hinein.
Tipp: Vermeiden Sie ein Abklemmen des
Sensor-Kabelbaums (155). Drücken Sie die
vier Befestigen (117) auf der Unterseite der hin-
teren Stützstangenabdeckung (2) in die hintere
Stützstange (5) ein.
3
Kabel-
5
befestigung
4
Vermeiden Sie ein
Abklemmen des Sensor-
Kabelbaums (155)
5
155
5
Vermeiden Sie ein
Abklemmen des Sensor-
Kabelbaums (155)
2
117
147
155
5
7
1
155
155
Kabel-
befestigung
Kabel-
befestigung
72
72
1
