INSTALACE

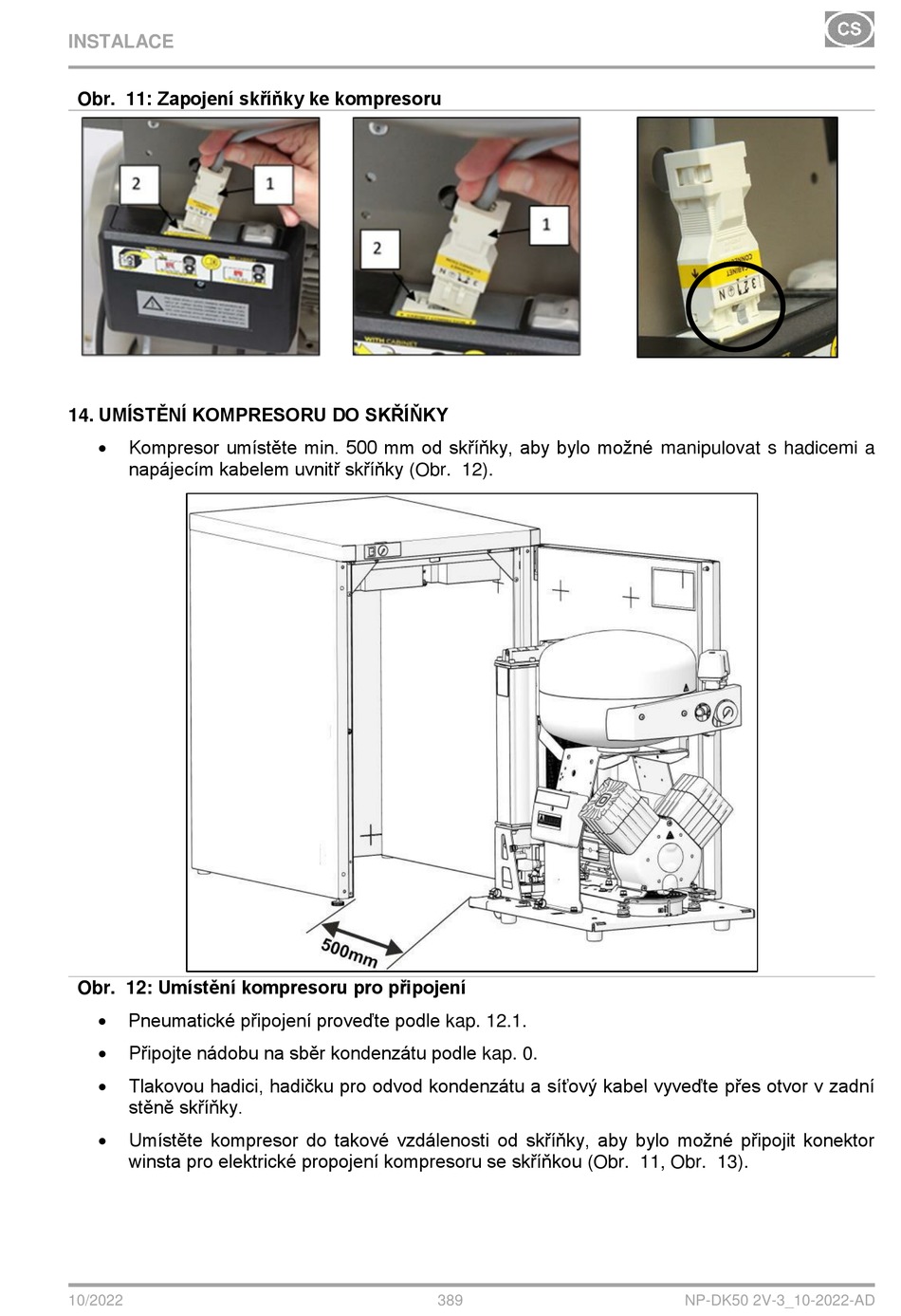

Obr. 11: Zapojení skříňky ke kompresoru
14. UMÍSTĚNÍ KOMPRESORU DO SKŘÍŇKY

Kompresor umístěte min. 500 mm od skříňky, aby bylo možné manipulovat s hadicemi a
napájecím kabelem uvnitř skříňky (Obr. 12).
Obr. 12: Umístění kompresoru pro připojení

Pneumatické připojení proveďte podle kap. 12.1.

Připojte nádobu na sběr kondenzátu podle kap. 0.

Tlakovou hadici, hadičku pro odvod kondenzátu a síťový kabel vyveďte přes otvor v zadní
stěně skříňky.

Umístěte kompresor do takové vzdálenosti od skříňky, aby bylo možné připojit konektor
winsta pro elektrické propojení kompresoru se skříňkou (Obr. 11, Obr. 13).
