Bildschirmen navigiert werden.

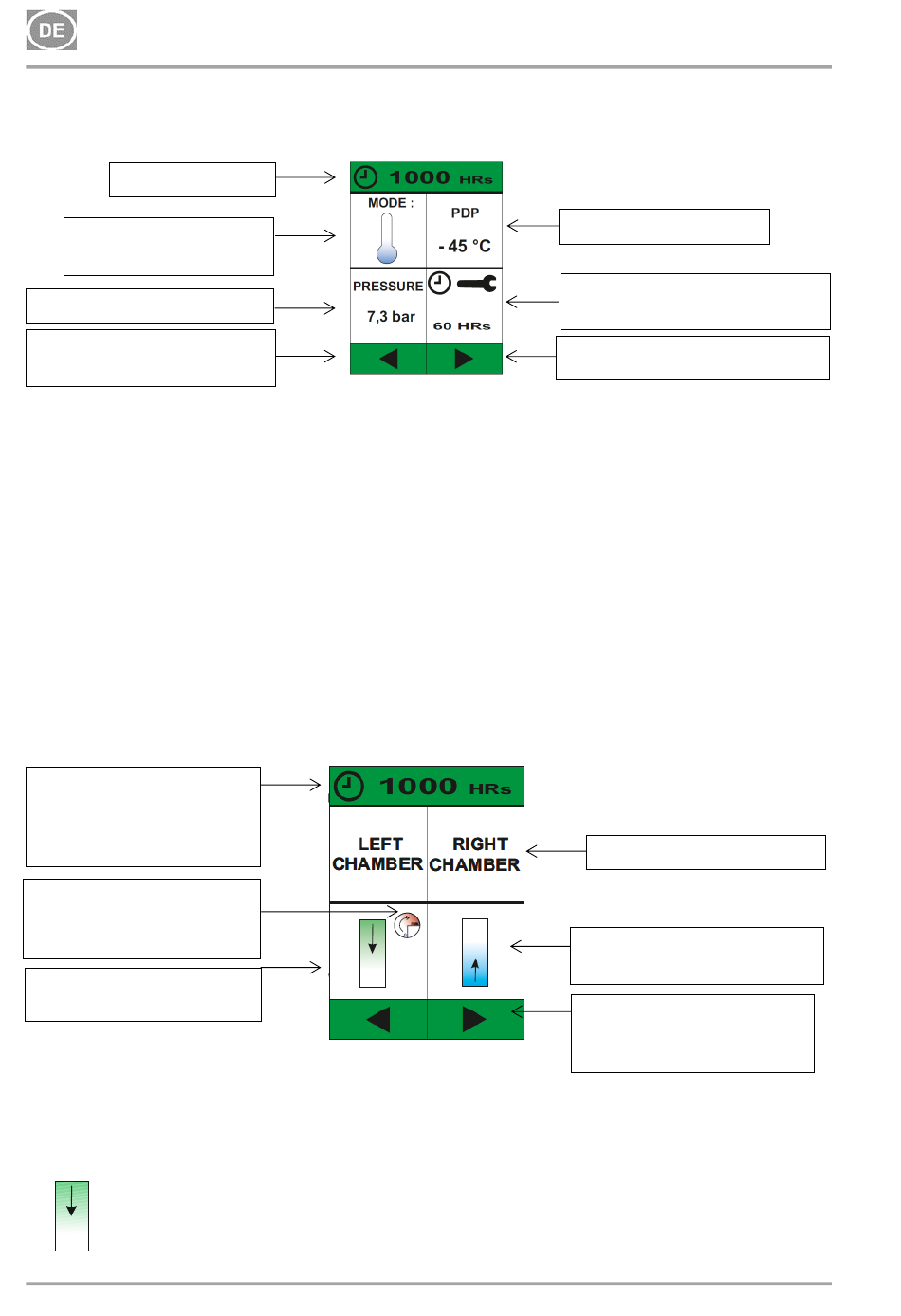

21.1. Hauptbildschirm

Stundenzähler
Betriebsmodus
Trockners
Aktueller Druck im Trockner
Zur Anzeige
Trocknerbetriebsumschalte
n
(*diese Information wird nur bei Kompressoren angezeigt, die mit einem Taupunktsensor ausgestattet sind)
- Auf dem Startbildschirm des Trockners werden allgemeine Informationen und gemessene
Parameter angezeigt. Die Anzeige der Betriebsstunden des Trockners befindet sich oben
auf dem Bildschirm. Der Startbildschirm hat 4 Hauptkacheln mit den folgenden
Informationen:
- Betriebsmodus des Trockners (siehe Kapitel 20.1)
- Aktueller Druck im Trockner (der minimale Betriebsdruck zur Aktivierung der
Trocknerregeneration ist 3 bar)
Aktueller Drucktaupunktwert (nur für Kompressoren, die mit Taupunktsensoren ausgestattet
-
sind)
Verbleibende Zeit bis zum nächsten Wartungsintervall (siehe Kapitel 22.1, 22.2 –
-
Wartungsintervalle).
21.2. Betriebsbildschirm des Trockners
Anzeige
Betriebsstunden
Stundenzähler
Symbol für
Druckausgleichsphase
der Kammer
Statussymbol für die linke
Kammer
Die Anzeige der Betriebsstunden des Trockners befindet sich oben auf dem Bildschirm. Der
Betriebsbildschirm des Trockners ist auch in 4 Kacheln unterteilt. Diese zeigen die Arbeitszyklen
der Trocknerkammern anhand einer grafischen Darstellung der Betriebszustände der einzelnen
Kammern.
Symbol, wenn sich die Trocknerkammer in der Regeneration befindet
NP-DK50 2V-3_10-2022-AD
des
des
der
die
108
AD-TROCKNER
Aktueller Taupunkt *
Zeit bis zur nächsten Wartung
Zur Sprachauswahl wechseln
Bezeichnung der Kammer
Statussymbol für die rechte
Kammer
Pfeil zum
navigieren
Startbildschirm
zurück
zum
10/2022
