PROJEKTIERUNG
4.3.3 Schutz vor Beeinflussung räumlich naher Systeme
18 B E T R I E B S A N L E I T U N G | deTem2 Core
a/mm
7000
6000
5000
4000
3000
2000
1000
262
3 10 20

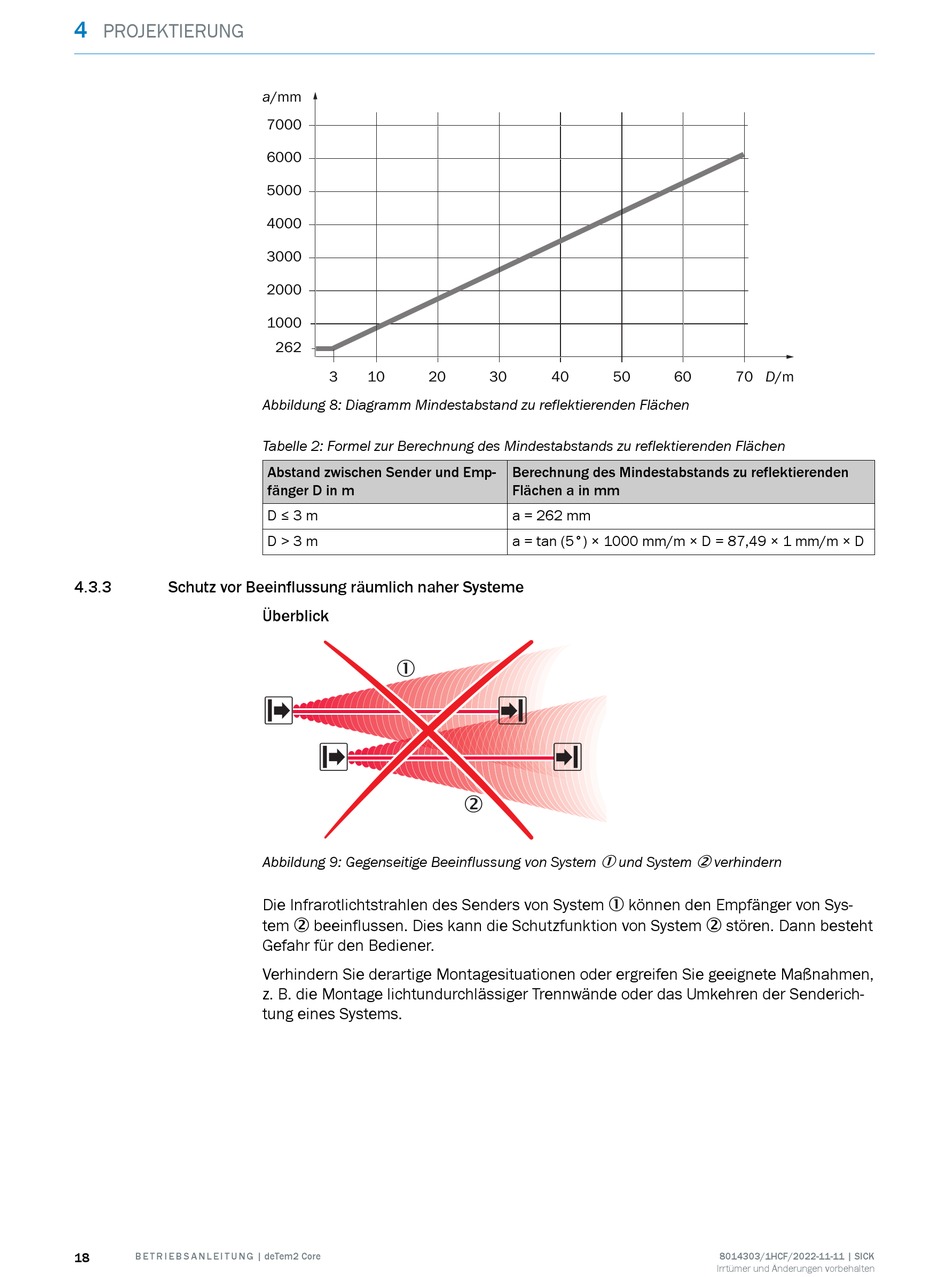

Abbildung 8: Diagramm Mindestabstand zu reflektierenden Flächen
Tabelle 2: Formel zur Berechnung des Mindestabstands zu reflektierenden Flächen
Abstand zwischen Sender und Emp‐
fänger D in m
D ≤ 3 m
D > 3 m
Überblick
1
s
s
Abbildung 9: Gegenseitige Beeinflussung von System
Die Infrarotlichtstrahlen des Senders von System 1 können den Empfänger von Sys‐
tem 2 beeinflussen. Dies kann die Schutzfunktion von System 2 stören. Dann besteht
Gefahr für den Bediener.
Verhindern Sie derartige Montagesituationen oder ergreifen Sie geeignete Maßnahmen,
z. B. die Montage lichtundurchlässiger Trennwände oder das Umkehren der Senderich‐
tung eines Systems.
30 40 50
Berechnung des Mindestabstands zu reflektierenden
Flächen a in mm
a = 262 mm
a = tan (5°) × 1000 mm/m × D = 87,49 × 1 mm/m × D
r
r
2
1 und System 2 verhindern
60 70 D/m
