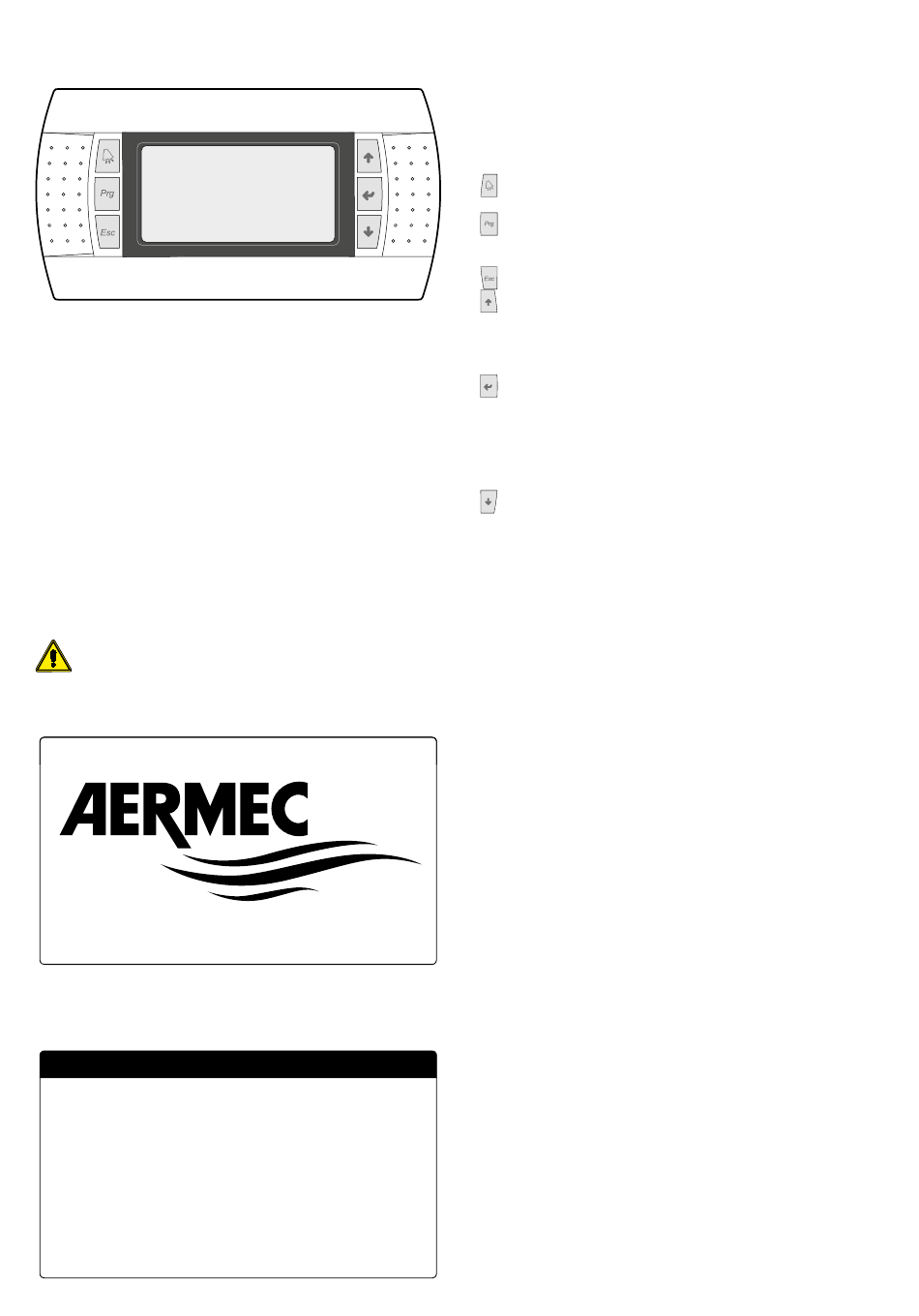

BENUTZERSCHNITTSTELLE (PGD1)

Die Bedientafel der Einheit ermöglicht eine schnelle Einrichtung der Betriebsparameter der Ma-
schine und ihre Anzeige. Auf der Platine werden alle Standard-Einstellungen sowie eventuelle
Änderungen gespeichert.
Mit der Installation des PGD1-Remote-Panels können alle an Bord der Maschine verfügbaren
Funktionen und Einstellungen aus der Ferne überwacht werden.
Nach einem Stromausfall ist die Einheit in der Lage selbst automatisch neu zu starten und dabei
die ursprünglichen Einstellungen beizubehalten.
Die Benutzerschnittstelle ist ein graphisches Display mit sechs Tasten für die Navigation. Die
Anzeigen sind über eine Menü-Hierarchie organisiert, die durch Drücken der Navigationstasten
aktiviert werden können, wobei die Voreinstellung bei der Anzeige dieser Menüs durch das Haupt-
menü dargestellt wird. Das Umschalten zwischen den verschiedenen Parametern erfolgt unter
Verwendung der Pfeiltasten rechts auf der Bedientafel. Diese Tasten werden auch zum Ändern der
ausgewählten Parameter verwendet.

1.1 STARTVORGANG

Nach dem Einschalten des Geräts führt die Steuerplatine einige vorbereitende Operationen durch,
bevor sie einsatzbereit ist. Diese ersten Vorgänge dauern etwa 60 Sekunden. Während der anfäng-
lichen Ladevorgänge werden zwei Fenster angezeigt (eines zum Starten und eines zur Auswahl
der Systemsprache); diese Fenster sind in der folgenden Tabelle angegeben.
ACHTUNG: Die Systemsprache kann über das beim Start angezeigte Fenster eingestellt
werden oder jederzeit durch Ändern des entsprechenden Fensters im Installateur-Menü.
Startvorgang:
Bitte warten
Dieser Wert gibt die verbleibenden Sekunden an, um die auf das Gerät geladene Software zu star-
ten (Wechseln zur Auswahl der Systemsprache).
Installateur
Sprache:
ENTER zum Ändern
ESC zum Bestätigen
Anzeigedauer Maske:
In diesem Fenster kann die Sprache ausgewählt werden, mit der das System gestartet werden soll.

1.2 FUNKTION DER TASTEN DES BEDIENFELDS PGD1

Funktion der Tasten des Bedienfelds PGD1:
: Zeigt die Liste der aktiven Alarme und die Alarmübersicht an (LED leuchtet fest rot = Alarm
aktiv);
: Durch Drücken dieser Taste wird die Navigation innerhalb der verschiedenen Menüs ak-
tiviert (orangefarbene LED leuchtet = Winterbetrieb aktiv; orangefarbene LED blinkt = Abtauen
läuft)
: Durch Drücken dieser Taste kehrt die Anzeige zum vorherigen Fenster zurück;
: Der Druck auf diese Taste kann verschiedene Funktionen haben:
— Durch Drücken dieser Taste während dem Navigieren durch die Menüs/Parameter können Sie
zum nächsten Menü/Parameter gelangen.
— Durch Drücken dieser Taste während dem Ändern eines Parameters wird der Wert des ausge-
wählten Parameters erhöht.
: Der Druck auf diese Taste kann verschiedene Funktionen haben:
— Durch Drücken dieser Taste während dem Navigieren durch die Menüs können Sie das aus-
gewählte Menü aufrufen.
— Wenn Sie diese Taste drücken, während Sie durch die Parameter navigieren, können Sie den
angezeigten Parameter auswählen und in den Bearbeitungsmodus wechseln.
— Durch Drücken dieser Taste beim Bearbeiten eines Parameters werden die Wertänderungen
des ausgewählten Parameters bestätigt.
: Der Druck auf diese Taste kann verschiedene Funktionen haben:
— Durch Drücken dieser Taste während dem Navigieren durch die Menüs/Parameter können Sie
zum vorherigen Menü/Parameter gelangen.
— Durch Drücken dieser Taste während dem Ändern eines Parameters wird der Wert des ausge-
wählten Parameters verringert.
