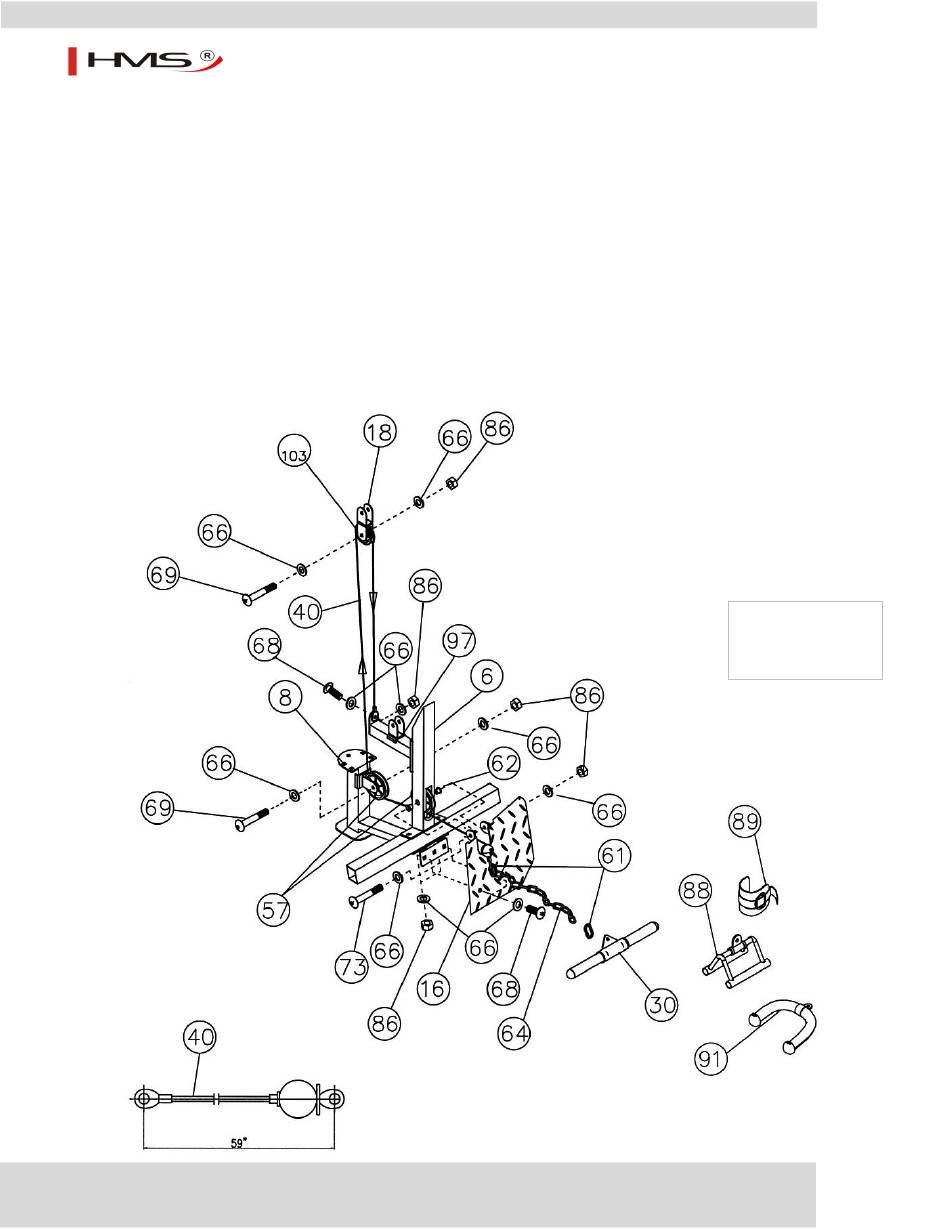

Krok 10 (viz obr. 10)
1) Nasaďte dolní lanko (40) na kladku (57). Připevněte kladku k dolnímu otvoru zadního svislého
profilu (6) pomocí podložky pro nohy (16), šroubu (73), podložek (66) a matky (86). Podložku
připevněte k příčníku (2) pomocí šroubu (68), čtyř podložek (66) a matky (86).
2) Protáhněte lanko pod kladkou směrem k držáku na části (8).
3) Připevněte kladku k držáku. Protáhněte lanko kolem něj a veďte ho nahoru k dvojitému visícímu
držáku (18) nainstalovanému v kroku 9.
4) Připevněte malou kladku (103) k držáku. Protáhněte lanko kolem kladky a dále ho veďte dolů ke
vzpěře pásového mechanismu (97). Připevněte konec lanka k držáku pomocí šroubu (68), podložek
(66) a matky (86).
5) Spojte připevňovací část dolního držadla (30) s dlouhým řetězem (64) pomocí karabiny (61). Řetěz
spojte s lankem – použijte karabinu (61).
Atlas X2
Obr. 10
83
