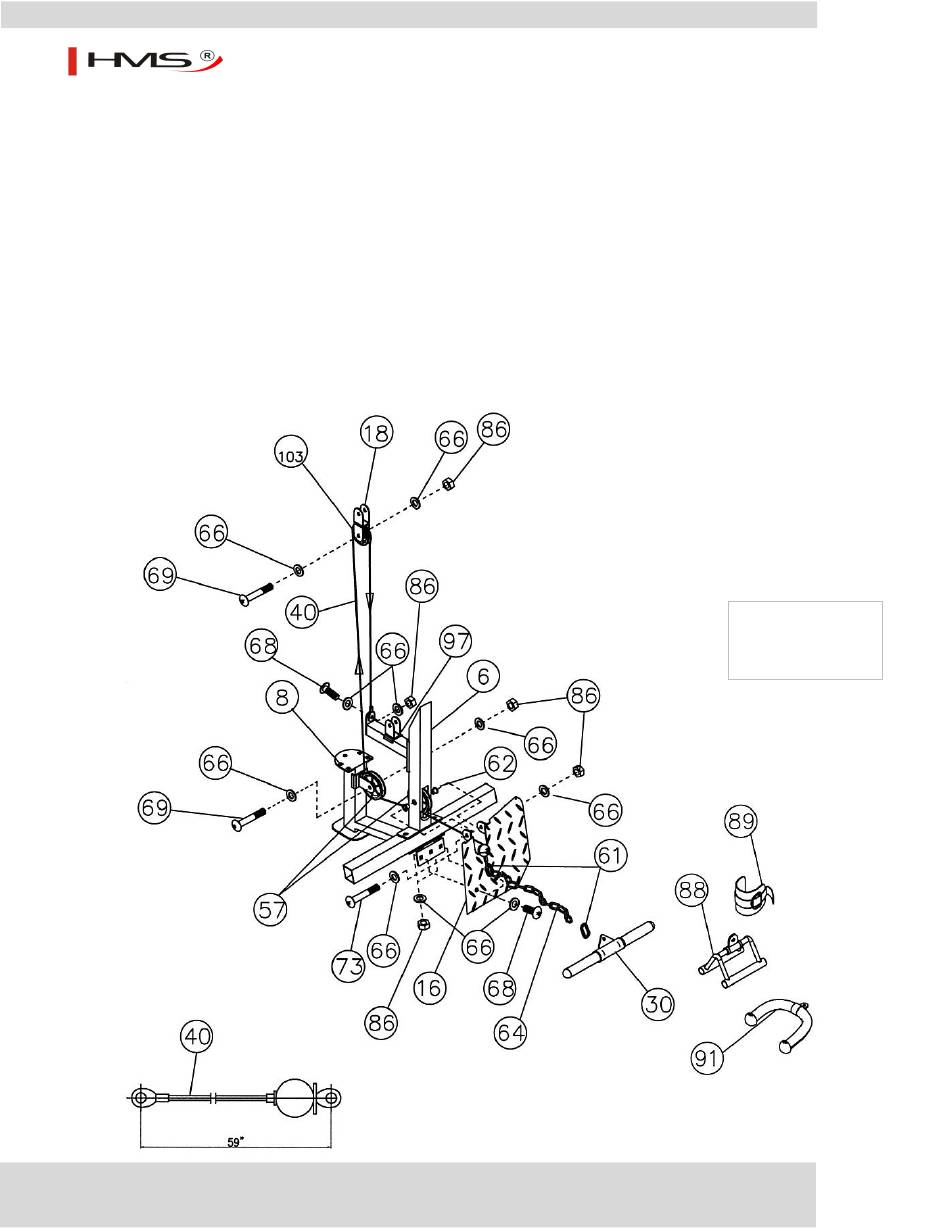

Krok 10 (patrz diagram 10)
1) Załóż dolną linkę (40) na krążek (57). Zamontuj krążek w dolnym otworze tylnej belki pionowej (6)
za pomocą podpórki stóp (16), śruby (73), podkładek (66) oraz nakrętki (86). Podpórkę przykręć do
poprzecznej podpórki (2) za pomocą śrub (68), czterech podkładek (66) i nakrętki (86).
2) Przeciągnij linkę poniżej krążka do oprawy na części (8).
3) Zamontuj krążek w oprawie. Przeciągnij inkę wokół niego i poprowadź ją w górę do podwójnej
oprawy wiszącej (18) zainstalowanej w kroku 9.
4) Zamontuj mały krążek (103) w oprawie. Przeciągnij linkę wokół krążka, a następnie w dół do oprawy
na wsporniku (97). Zamocuj końcówkę linki do oprawy za pomocą śruby (68), podkładek (66) oraz
nakrętki (86).
5) Połącz drążek (30) z długim łańcuchem (64) za pomocą zatrzasku (61). Łańcuch połącz z kolei z linką
– zastosuj zatrzask (61).
Atlas X2
Diagram 10
19
