Krok 6 (patrz diagram 6)
1) W tym momencie już możesz dokręcić wszystkie dotychczas zamontowane śruby i nakrętki.
2) Przyłóż bazę motylka (12) do przedniej części tylnej belki pionowej (6). Przyłóż wspornik krążka (13)
do tylnej belki pionowej od jej tylnej części. Dopasuj otwory a następnie połącz używając śrub (75),
podkładek (66) i nakrętek (86).
3) Przyłóż prawe ramię motylka (11) do otworu montażowego ramy (12) i dokręć śrubami (80), nie
zapomnij o podkładkach (65).
4) Powtórz procedury z punktów 2) i 3) w celu zamocowania drugiej strony.
5) Włóż zawiasy (20) w otwory znajdujące się we wsporniku (13). Połącz wszystko podkładką (66)
i nakrętką (86). Nie dokręcaj zbyt mocno. Upewnij się, że zawiasy są ruchome.
Atlas X2

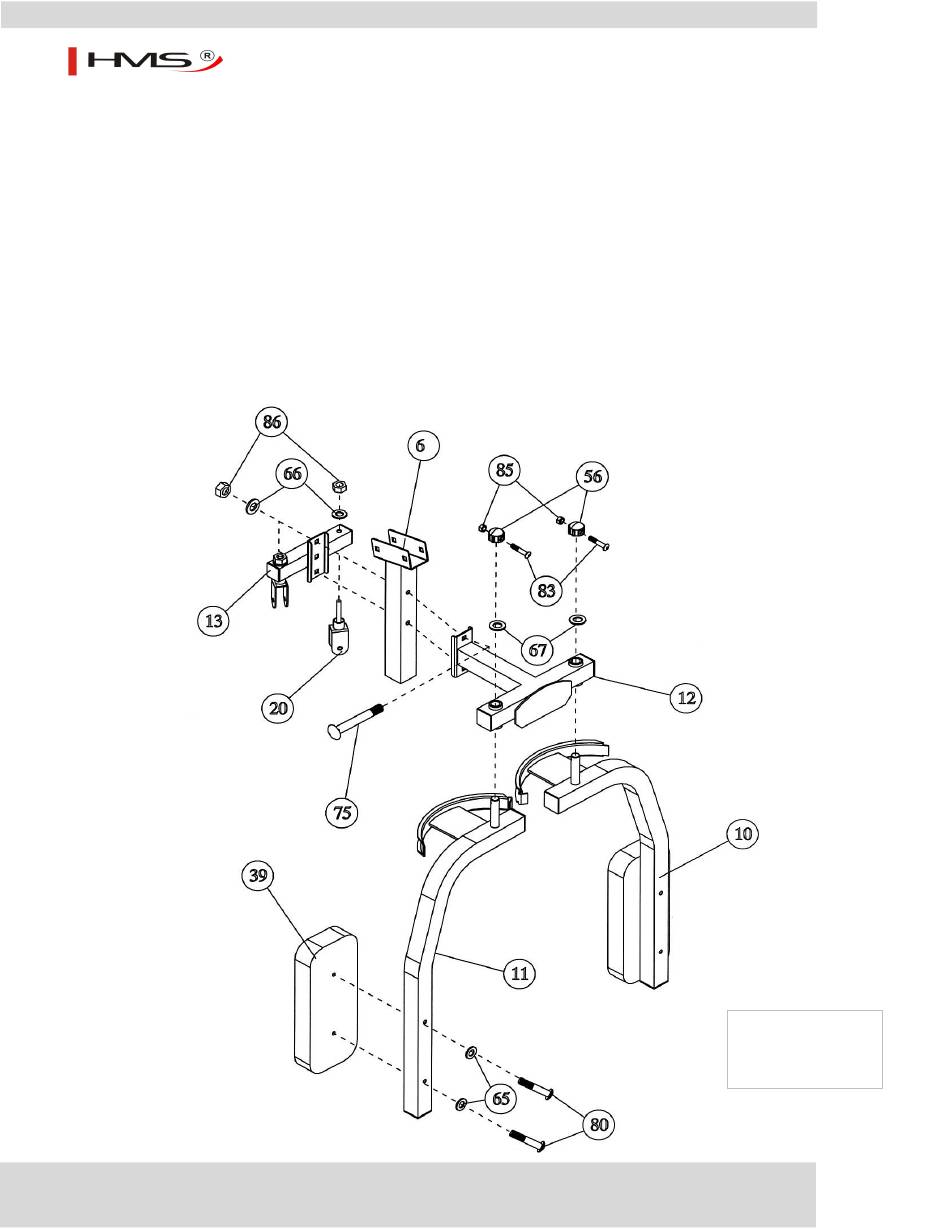

Diagram 6
