HMS Atlas X2 Bedienungsanleitung Seite 106

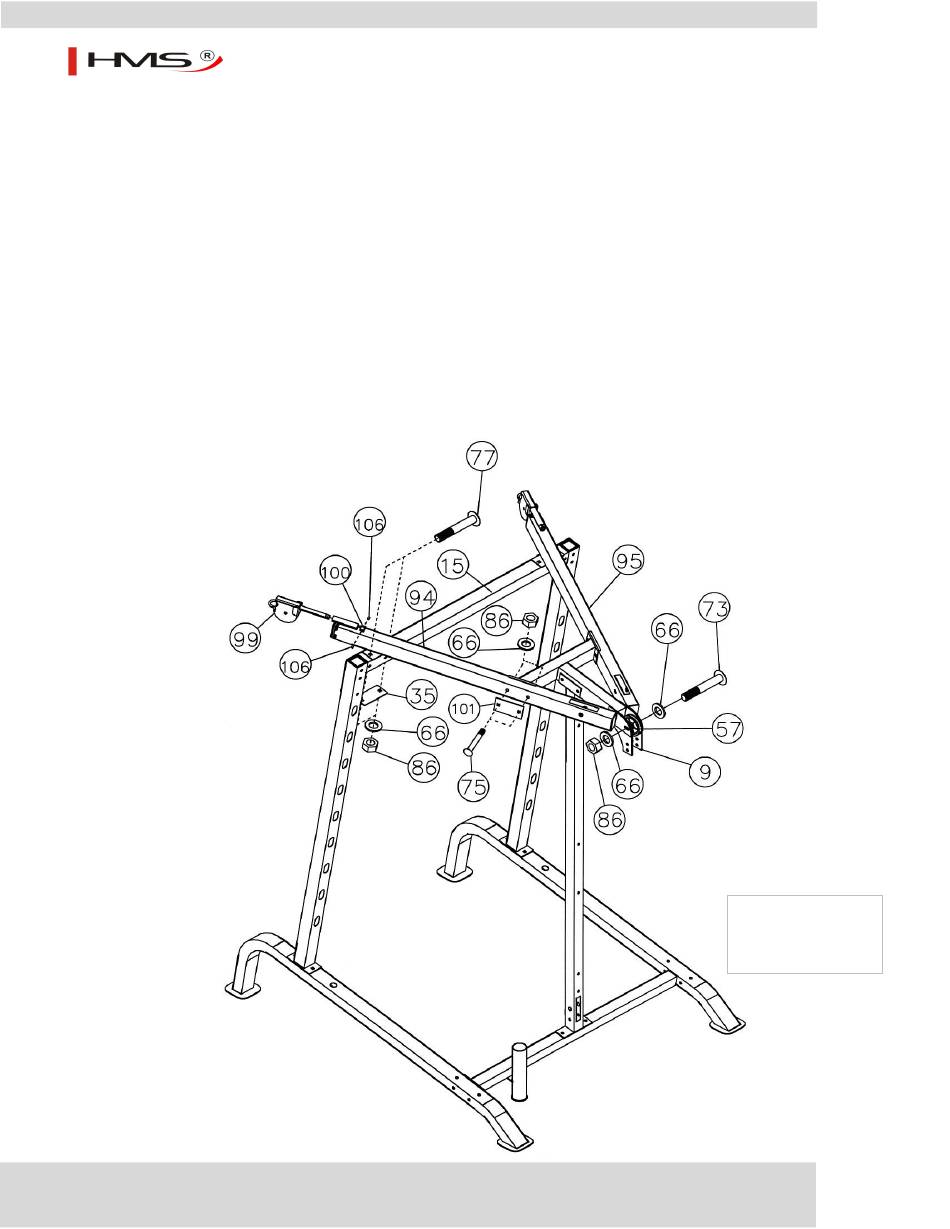

Schritt 5 (siehe Diagramm 5)
1) Den linken oberen Rahmen (94) an der vorderen oberen Stange (15) anlegen und mit den
Schrauben (77), der Halterung (35), den Unterlegscheiben (66) und den Muttern (86) befestigen.
2) Schrauben Sie den linken oberen Rahmen (94) mit den Schrauben (75), der Halterung (101), den
Unterlegscheiben (66) und den Muttern (86) am hinteren oberen Rahmen fest.
3) Setzen Sie das Scharnier (99) in den Flansch des linken oberen Rahmens ein und befestigen Sie es
mit den Hülsen (100) und den Schrauben (106).
4) Wiederholen Sie den in den obigen Schritten beschriebenen Vorgang, um den rechten oberen
Rahmen (95) einzubauen. Legen Sie die Scheibe (57) in das Loch im hinteren oberen Rahmen (9)
ein. Befestigen Sie die Scheibe, indem Sie die oberen hinteren Rahmen (rechts und links) und den
hinteren oberen Rahmen zusammenfügen. Verwenden Sie die Schrauben (73), Unterlegscheiben
(66) und Muttern (86).
Atlas X2
Diagramm 5
106
