Schritt 2 (siehe Diagramm 2)
1) Setzen Sie die vier Buchsen (27) in die Rahmenhalterung (6) ein.
2) Befestigen Sie die Rückenlehnenstütze (7) an der Rückseite der Rahmenhalterung (6). Richten Sie
die Löcher aus und verbinden Sie sie mit der Schraube (37) und der Unterlegscheibe (42).
Wiederholen Sie den gleichen Vorgang, um die andere Seite zu montieren.
3) Stecken Sie die beiden Hülsen in die Schiebesicherung (8) und dann in die Rückenlehnenstütze (7).
Richten Sie die Löcher mit der Schraube (38), den Unterlegscheiben (42) und der Mutter (44) aus.
Die Schrauben sollten locker bleiben.
4) Stecken Sie die Hülsen in den Hauptrahmen (1). Lösen Sie den Verriegelungsknopf vom Teil (8). Die
verschiebbare Blockade sollte sich entlang des Teils (9) bewegen. Platzieren Sie die beiden Stützen
(6) an beiden Enden des Hauptrahmens und befestigen Sie sie mit den Schrauben (39),
Unterlegscheiben (42) und Muttern (44). Mit dem Knebelgriff können Sie nun die
Rückenlehnenposition arretieren.

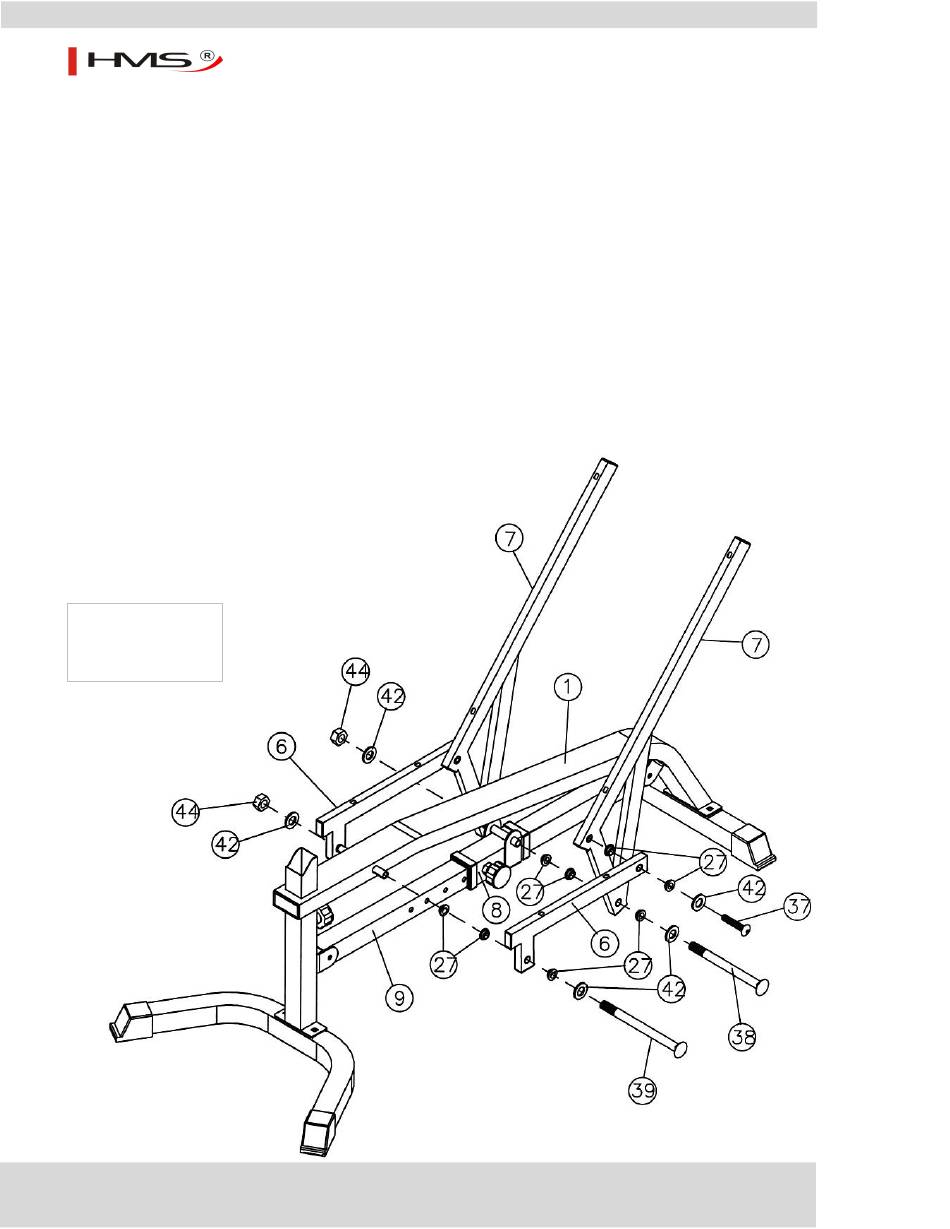

Diagramm 2
