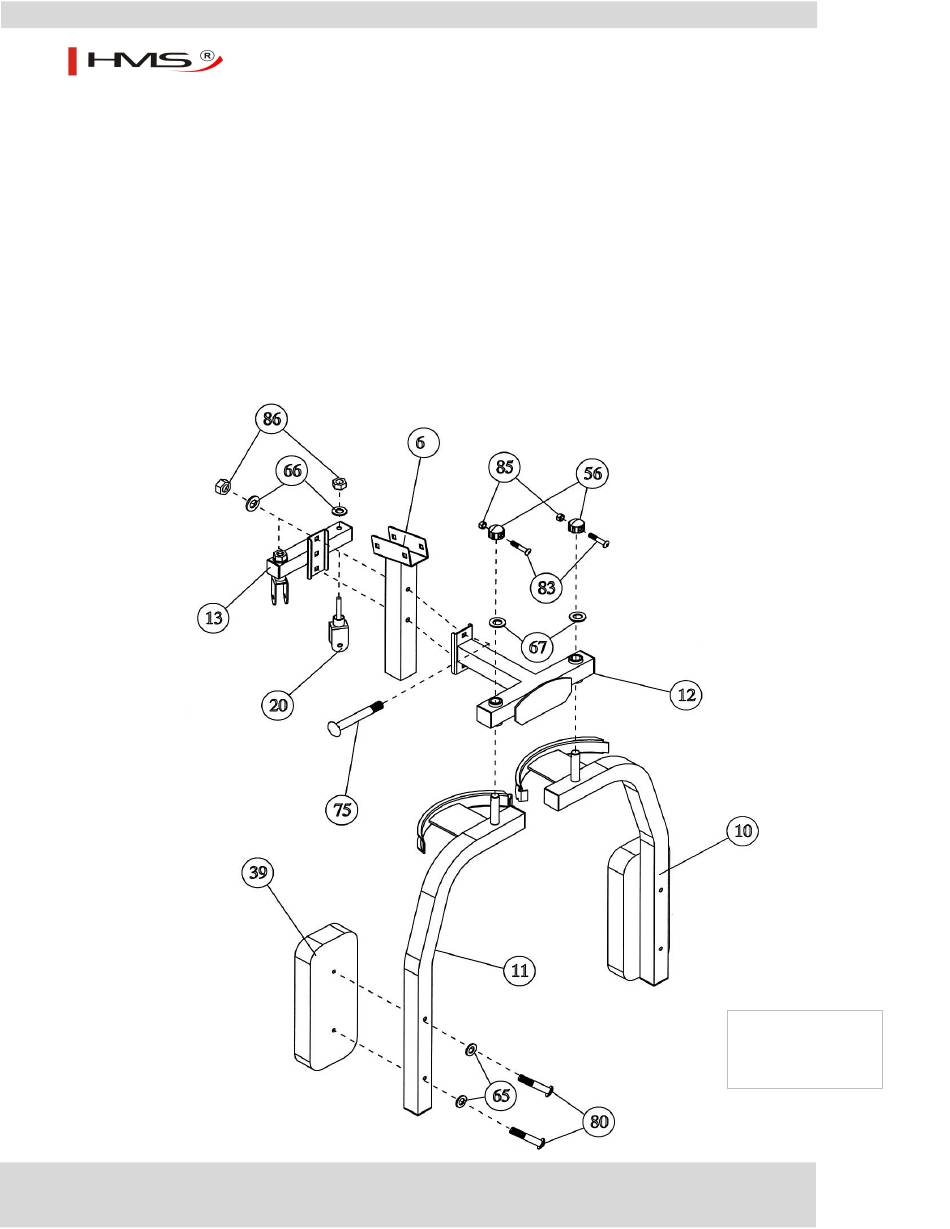

Krok 6 (viz obr. 6)
1) V tomto okamžiku můžete dotáhnout všechny do té doby použité šrouby a matky.
2) Přiložte základnu „motýlku" (12) k přední části zadního svislého profilu (6). Přiložte rám kladky
„motýlku" (13) ze zadní části zadního svislého profilu. Dopasujte otvory a dále vše spojte pomocí
šroubů (75), podložek (66) a matek (86).
3) Přiložte pravý rám „motýlku" (11) k montážnímu otvoru základny (12) a dotáhněte jej šrouby (80) a
podložkami (65).
4) Za účelem připevnění druhé strany opakujte postup z bodů 2) a 3).
5) Vložte držáky kladek (20) do otvorů rámu kladek (13). Vše spojte pomocí podložky (66) a matky (86).
Neutahujte je příliš. Ujistěte se, že se držáky volně pohybují.
Atlas X2
Obr. 6
76
