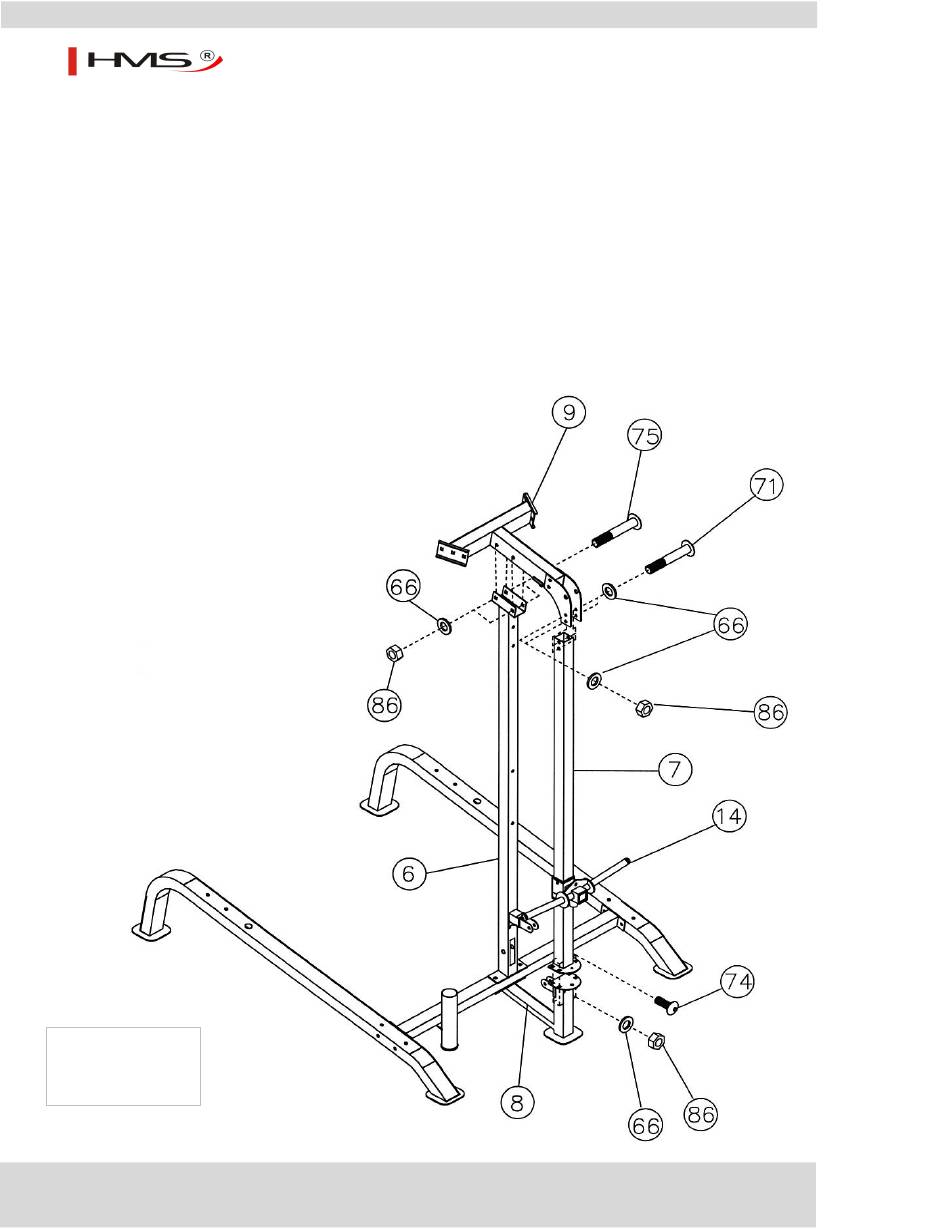

Schritt 4 (siehe Diagramm 4)
1) Verbinden Sie die Säule der Multipresse (7) mit der oberen Basis (8). Verwenden Sie die Schrauben
(74), Unterlegscheiben (66) und Muttern (86).
2) Setzen Sie das Teil (14) auf den Pfosten (7). Setzen Sie den hinteren oberen Rahmen (9) auf den
Trägerpfosten (7) und die hintere vertikale Stange (6).
3 Passen Sie die Öffnungen aneinander. Schrauben Sie den hinteren oberen Rahmen mit den
Schrauben (71), den Unterlegscheiben (66) und den Muttern (86) am Portalboden (8) fest. Ziehen
Sie die Schrauben nicht fest.
4) Den oberen Rahmen mit den Schrauben (75), Unterlegscheiben (66) und Muttern (86) an der
unteren vertikalen Stange (6) befestigen.
Diagramm 4
