Schritt 10 (siehe Diagramm 10)
1) Stecken Sie das untere Seil (40) auf die Scheibe (57). Befestigen Sie die Riemenscheibe mit der
Fußstütze (16), den Schrauben (73), den Unterlegscheiben (66) und den Muttern (86) im unteren
Loch des hinteren vertikalen Trägers (6). Befestigen Sie den Träger mit Schrauben (68), vier
Unterlegscheiben (66) und Muttern (86) am Querträger (2).
2) Ziehen Sie das Seil unter die Scheibe bis zur im Schritt (8) eingebauten Abdeckung.
3) Befestigen Sie die Scheibe am Gehäuse. Ziehen Sie das Seil um die Scheibe herum und führen Sie es
zu der in Schritt 9 installierten hängenden Abdeckung (18).
4) Befestigen Sie die kleine Scheibe(103) am Gehäuse. Ziehen Sie das Seil um die Scheibe und führen
Sie es nach unten zu der Abdeckung am Halter (97). Befestigen Sie die das Seilende mit der
Schraube (68), den Unterlegscheiben (66) sowie den Muttern (86) an ihrem Gehäuse.
5) Verbinden Sie die Stange (30) mit der langen Kette (64) mithilfe der Verriegelung (61). Verbinden
Sie die Kette mit dem Seil - verwenden Sie den Riegel (61).
Atlas X2

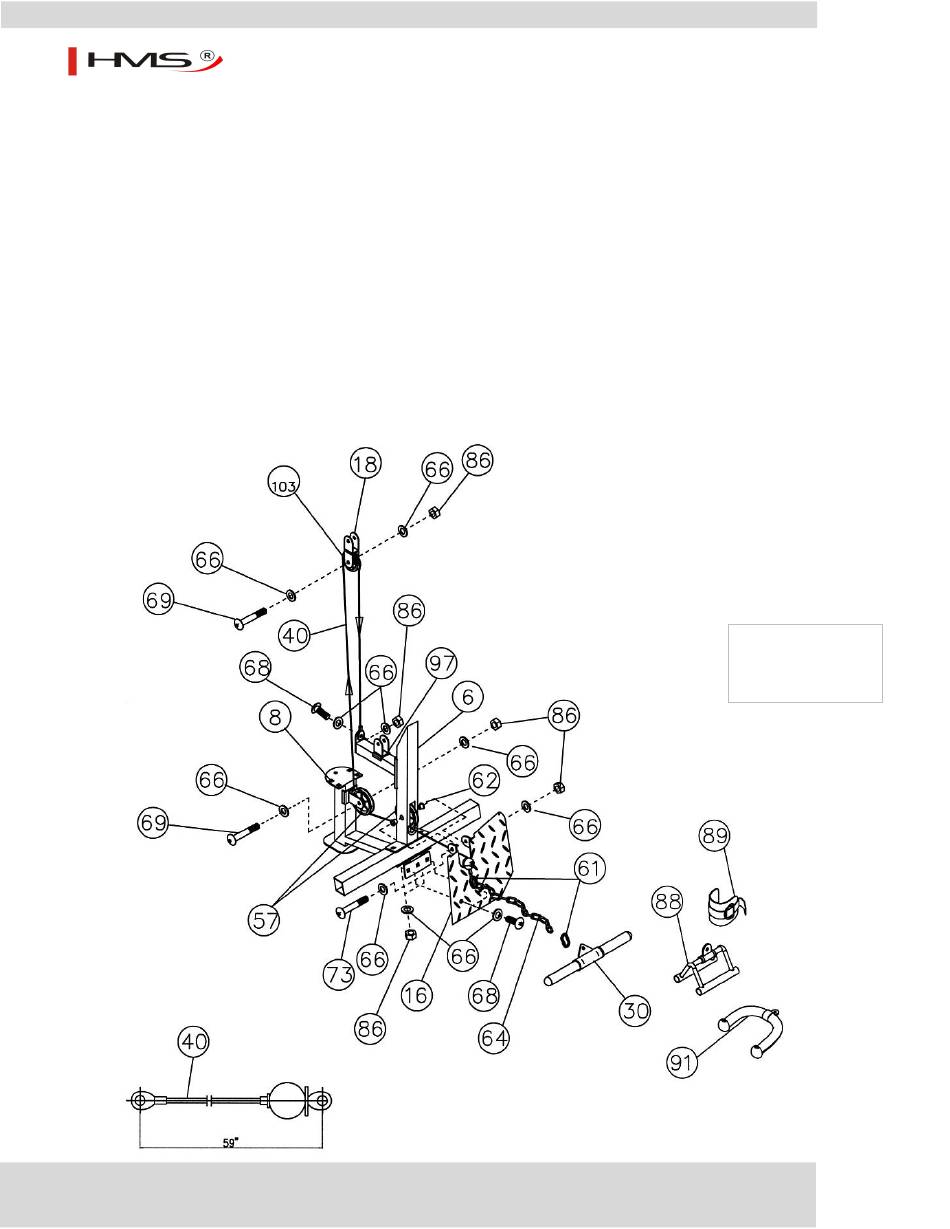

Diagramm 10
