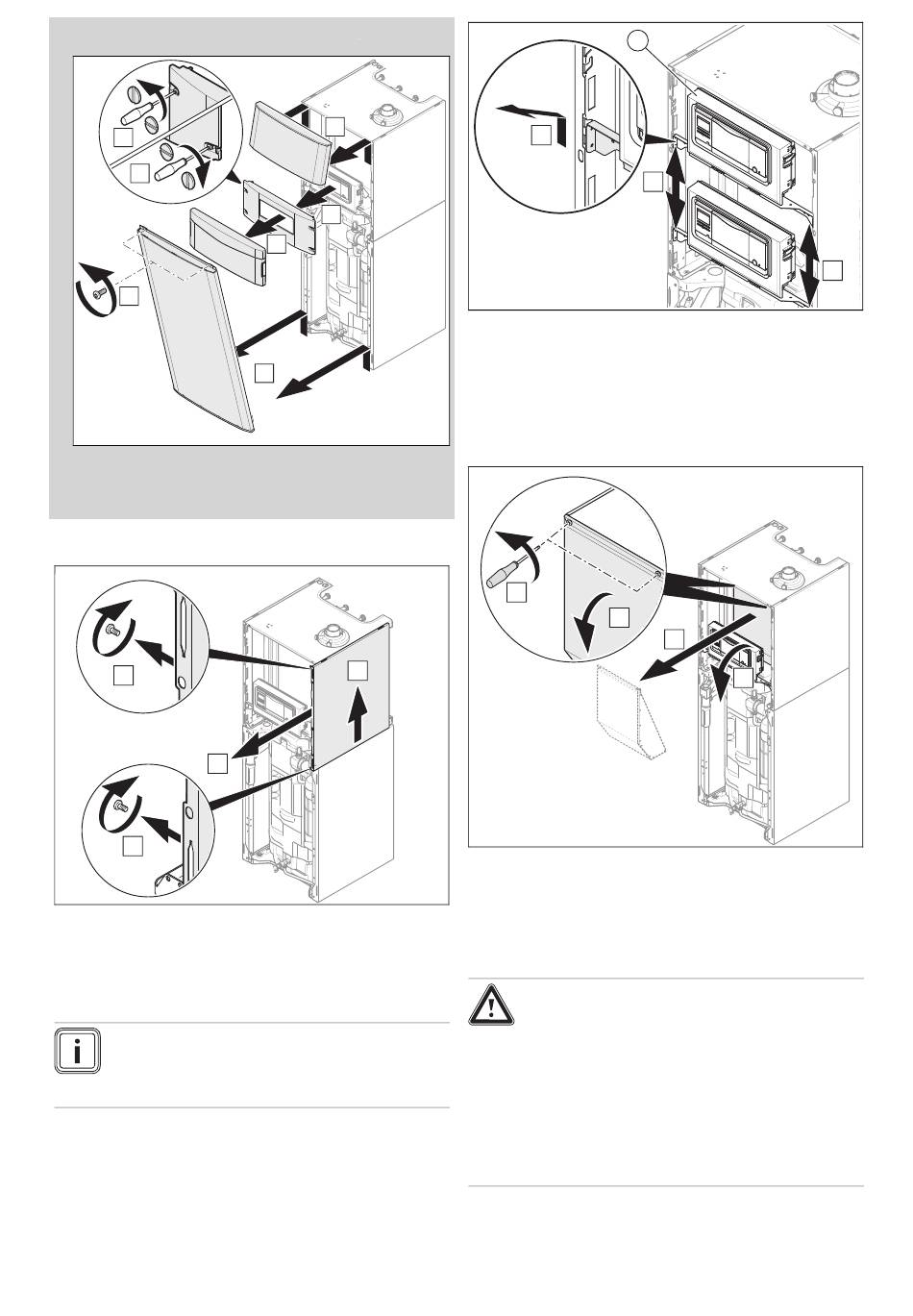

Frontverkleidung demontieren
▶
Bauen Sie die Komponenten in umgekehrter Reihen-
folge wieder ein.
4.11

Seitenverkleidung demontieren/montieren

A
B
A
▶
Bauen Sie die Komponenten in umgekehrter Reihenfolge
wieder ein.
4.12 Schaltkasten in die untere oder obere
Stellung versetzen
Hinweis
Durch das Versetzen des Schaltkastens in die
obere oder untere Stellung wird der Zugriff auf die
verschiedenen Gerätekomponenten erleichtert.
12
F
C
A
E
C
1
A
1. Schieben Sie den Schaltkasten (1) nach oben und
ziehen Sie ihn zu sich heran.
2. Versetzen Sie den Schaltkasten in die gewünschte
Stellung.
4.13 Vorderwand der Unterdruckkammer
demontieren/montieren
B
C
▶
Bauen Sie die Komponenten in umgekehrter Reihenfolge
wieder ein.
5

Installation

Gefahr!
Verbrühungsgefahr und/oder Risiko von
Sachschäden durch unsachgemäße
Installation und dadurch austretendes
Wasser!
Mechanische Spannungen in Anschlussroh-
ren können zu Undichtigkeiten führen.
▶
Montieren Sie die Anschlussrohre span-
nungsfrei.
Installations- und Wartungsanleitung 0020181577_06
