5.6.1.2 Schaltkasten schließen
1. Schließen Sie die Rückwand (2), indem Sie sie nach
unten auf den Schaltkasten (1) drücken.
2. Achten Sie darauf, dass alle vier Clips (3) hörbar in den
Halter einrasten.
3. Klappen Sie den Schaltkasten nach oben.
5.6.2

Verdrahtung vornehmen

1
2
24V / eBUS

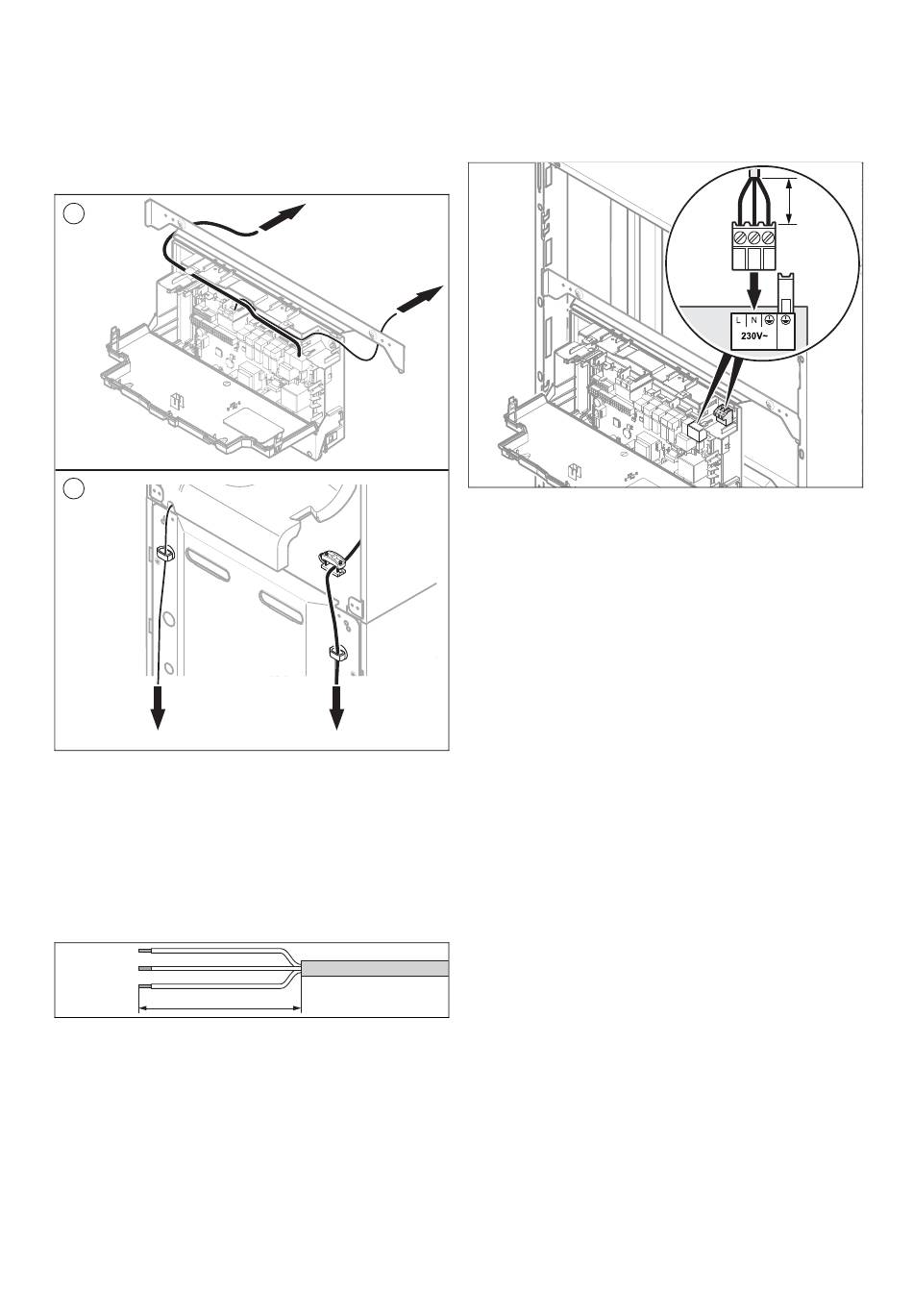

1 Verlauf der Kabel am
Schaltkasten
2 Verlauf der Kabel an
der Produktrückwand
1. Führen Sie die Anschlussleitungen an der anzusch-
ließenden Komponente durch die Kabeldurchführung
bis zum Schaltkasten.
2. Kürzen Sie die Anschlussleitungen bei Bedarf.
≤ 30 mm
3. Entmanteln Sie flexible Leitungen wie in der Abbildung
gezeigt. Achten Sie dabei darauf, die Isolierungen der
einzelnen Adern nicht zu beschädigen.
4. Isolieren Sie die inneren Adern nur soweit ab, dass
gute, stabile Verbindungen hergestellt werden können.
5. Um Kurzschlüsse durch lose Einzeldrähte zu vermei-
den, versehen Sie die abisolierten Enden der Adern mit
Aderendhülsen.
6. Schrauben Sie den jeweiligen Stecker an die
Anschlussleitung.
16
7.
8.
5.6.3
230V
24V / eBUS
1.
2.
3.
4.
5.
6.
7.
230V
8.
Prüfen Sie, ob alle Adern ordnungsgemäß an den An-
schlussklemmen des Steckers befestigt sind. Bessern
Sie ggf. nach.
Stecken Sie den Stecker in den dazugehörigen Steck-
platz der Leiterplatte.

Stromzufuhr herstellen

Beachten Sie alle geltenden Vorschriften.
Öffnen Sie den Schaltkasten. (→ Seite 15)
Richten Sie einen Festanschluss ein und installieren
Sie eine Trennvorrichtung mit mindestens 3 mm Kon-
taktöffnung (z. B.: Sicherung oder Leistungsschalter).
Verwenden Sie für die Netzzuleitung, die durch die
Kabeldurchführung in das Produkt verlegt wird, eine
flexible Leitung.
Nehmen Sie die Verdrahtung vor. (→ Seite 16)
Schrauben Sie den mitgelieferten Stecker an ein norm-
gerechtes dreiadriges Netzanschlusskabel.
Schließen Sie den Schaltkasten. (→ Seite 16)
Stellen Sie sicher, dass der Zugang zum Netz-
anschluss jederzeit frei gewährleistet ist und nicht
verdeckt oder durch ein Hindernis zugestellt werden
kann.
