60
4.4

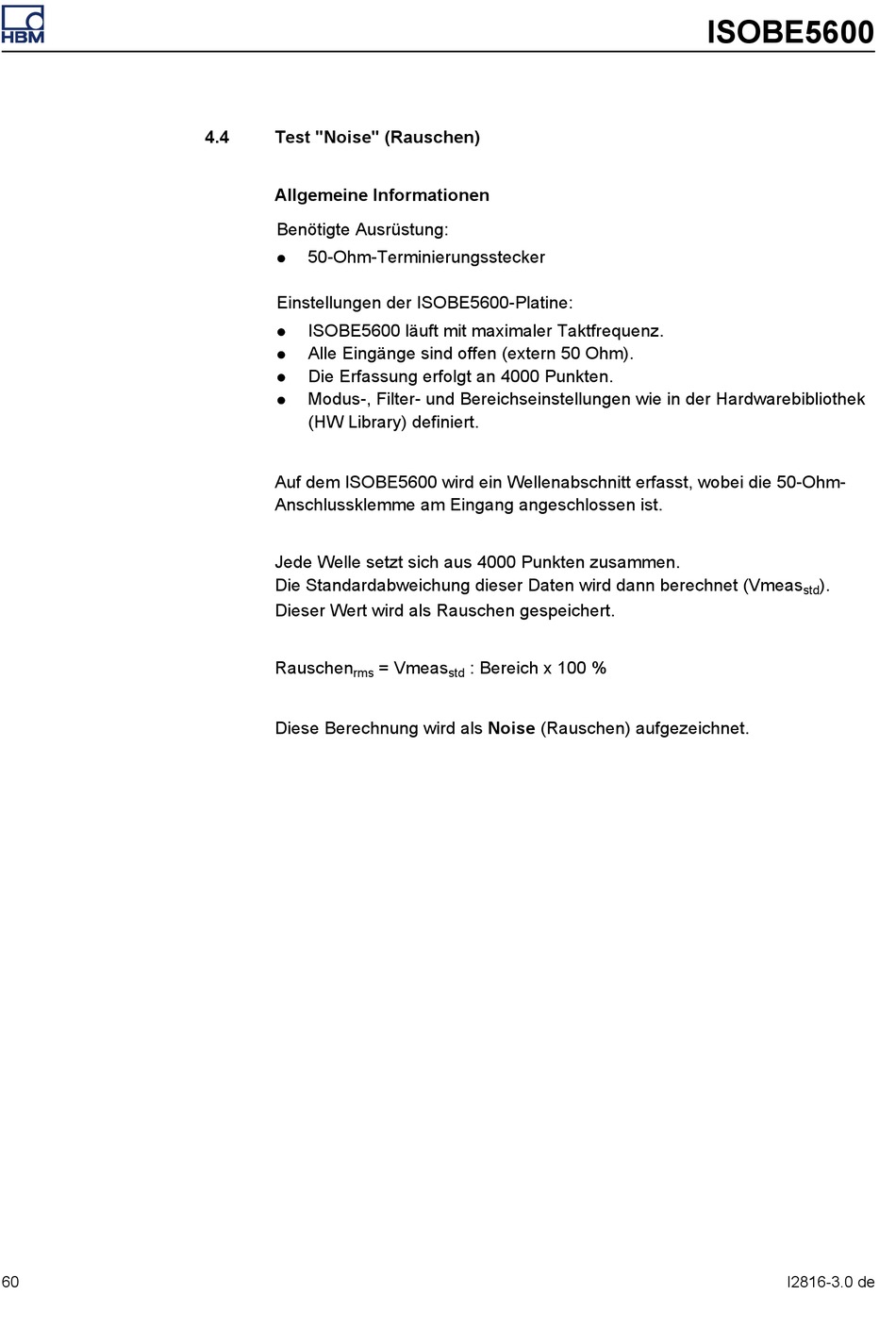

Test "Noise" (Rauschen)
Allgemeine Informationen
Benötigte Ausrüstung:
50-Ohm-Terminierungsstecker
l
Einstellungen der ISOBE5600-Platine:
ISOBE5600 läuft mit maximaler Taktfrequenz.
l
Alle Eingänge sind offen (extern 50 Ohm).
l
Die Erfassung erfolgt an 4000 Punkten.
l
Modus-, Filter- und Bereichseinstellungen wie in der Hardwarebibliothek
l
(HW Library) definiert.
Auf dem ISOBE5600 wird ein Wellenabschnitt erfasst, wobei die 50-Ohm-
Anschlussklemme am Eingang angeschlossen ist.
Jede Welle setzt sich aus 4000 Punkten zusammen.
Die Standardabweichung dieser Daten wird dann berechnet (Vmeas
Dieser Wert wird als Rauschen gespeichert.
Rauschen
rms
Diese Berechnung wird als Noise (Rauschen) aufgezeichnet.
= Vmeas
: Bereich x 100 %
std
ISOBE5600
).
std
I2816-3.0 de
