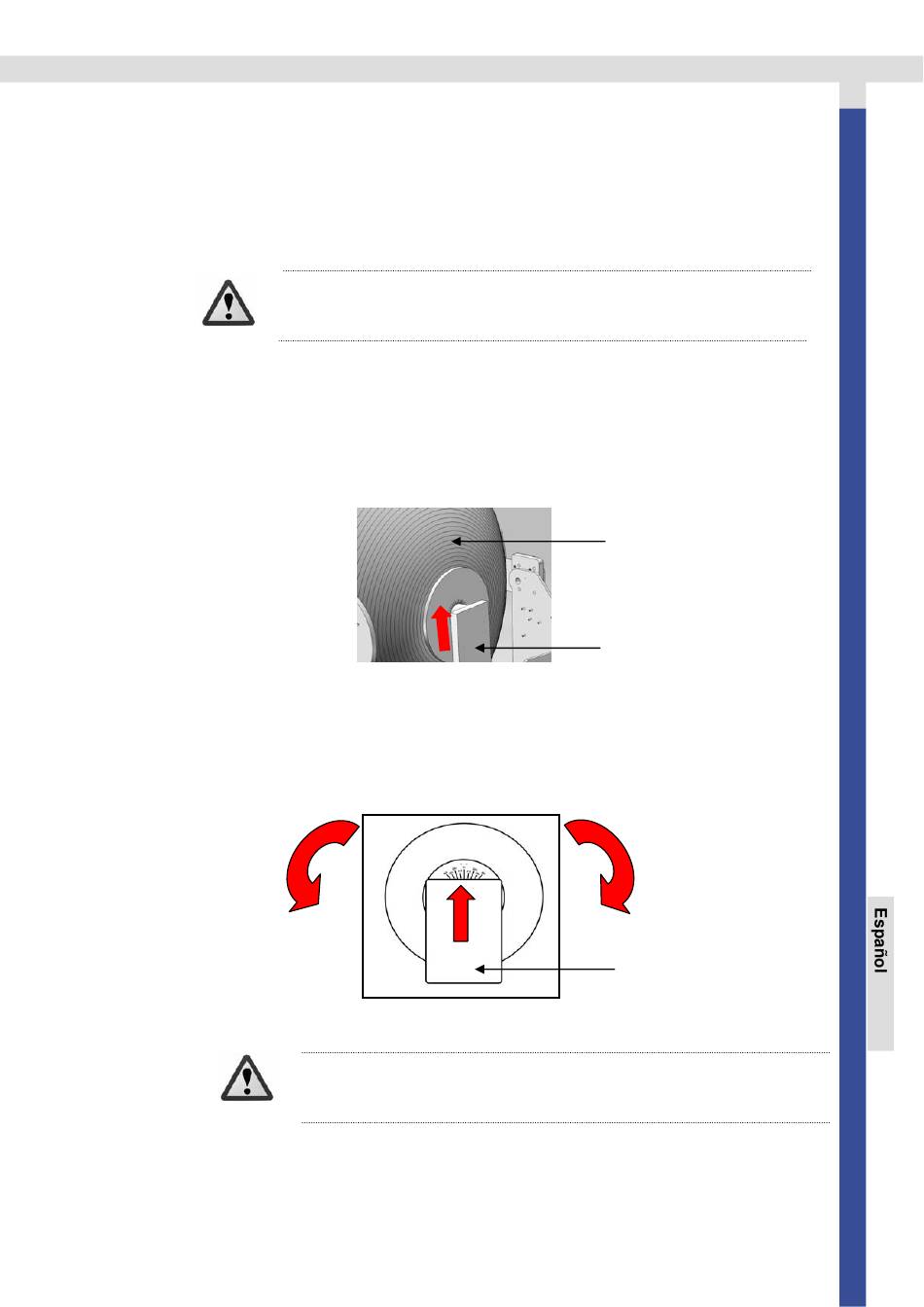

Ajuste del ángulo Skew en las antenas Ocean Line
Si ha determinado el ángulo skew correcto, siga los pasos indicados a continuación
para ajustar el ángulo skew LNB de la antena.
1. Apague la antena y desconecte la electricidad de todos los componentes
conectados.
2. Con el destornillador, saque los tornillos que fijan el radomo. A continuación,
sáquelo y déjelo en un lugar seguro.
3. Sitúe el conjunto del LNB en la parte posterior del reflector de la antena
4. Suelte los cuatro tornillos que aseguran el LNB.
5. Ajuste el LNB hacia la derecha o hacia la izquierda hasta que la flecha del
skew apunte a los puntos del LNB hacia el ángulo skew que ha determinado
anteriormente
(+) dirección
Figura A-3
6. Apriete los cuatro tornillos
Antena de televisión satélite
Precaución – Para evitar daños físicos, asegúrese de apagar la antena y
desconectar la electricidad de todos los componentes.
Figura A-2 La parte posterior del reflector
Ajuste del ángulo Skew del LNB en las antenas Ocean Line
Precaución – Asegúrese de que el LNB está completamente insertado
en el Hall para garantizar un rendimiento óptimo
Manual de Usuario ver. 2.0
Reflector
LNB
(-) dirección
LNB
