Satellitenantennen Benutzerhandbuch ver. 2.0
Einstellung des Skew-Winkels für Free Way-Antennen
Nachdem der richtige Skew-Winkel ermittelt wurde, kann der LNB-Tilt wie folgt
eingestellt werden.
1. Die Antenne ausschalten und die Stromversorgung aller verbundenen Teile
trennen
2. Die Befestigungsschrauben des Radom mit einem Schraubendreher lösen
3. Die LNB-Einheit auf der Rückseite des Antennenreflektors identifizieren
4. Die vier Befestigungsschrauben des LNB lösen
5. Den LNB im oder entgegen dem Uhrzeigersinn (in Plus- oder Minusrichtung)
drehen, bis der Skew-Pfeil des LNB auf den zuvor ermittelten Winkel zeigt.
Minusrichtung (-)
Abb. A-5
6. Die vier Schrauben festziehen.
126
Achtung! – Unbedingt zunächst die Antenne ausschalten und die
Stromversorgung aller verbundenen Teile trennen. Andernfalls besteht
Verletzungsgefahr!

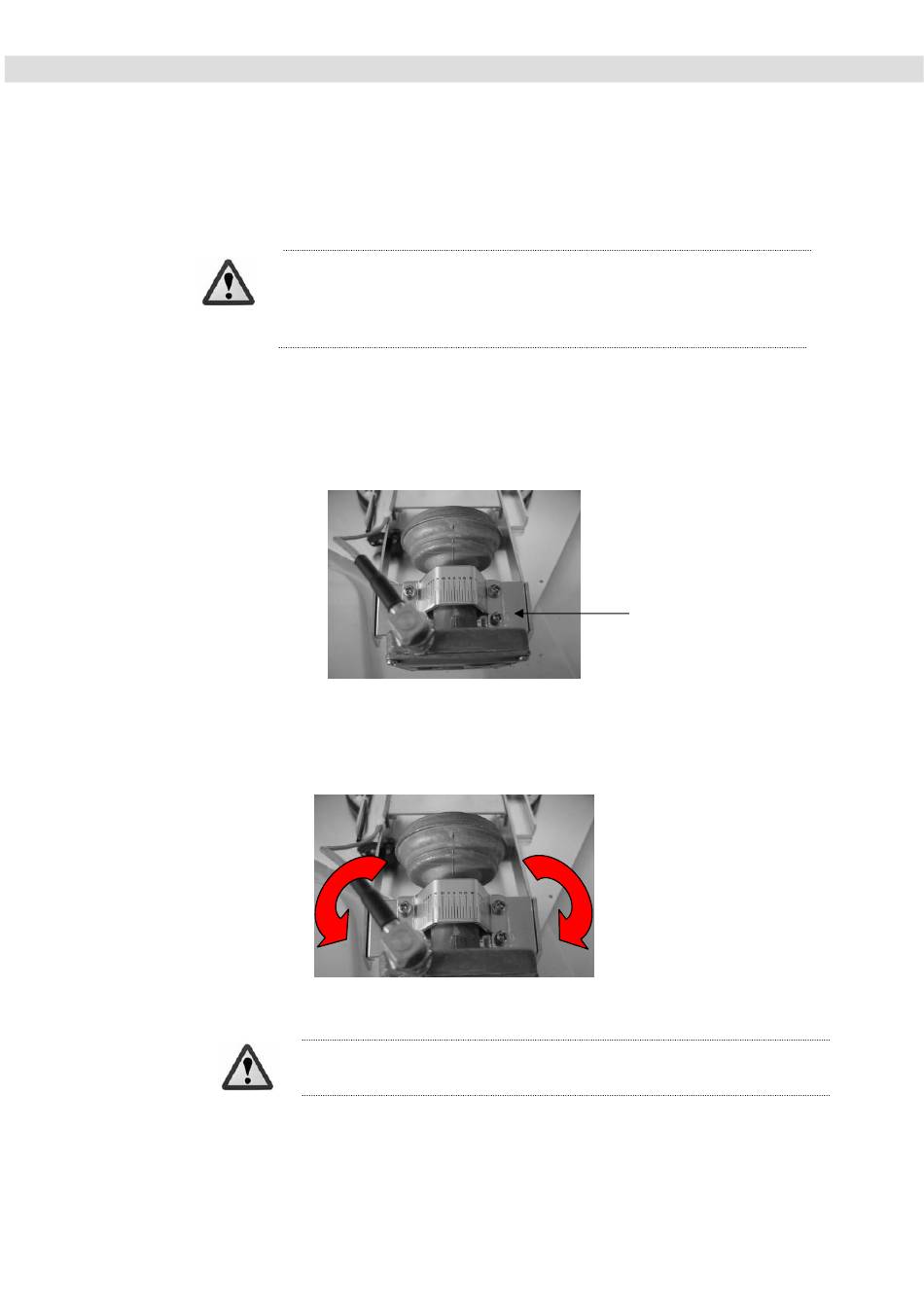

Abb. A-4 LNB des Free Way-Antennen
Mittellinie des LNB
Einstellung des Skew-Winkels (LNB-Tilt) Free Way
Vorsicht – Darauf achten, dass der LNB immer ganz eingesteckt bleibt,
da sonst keine optimale Leistung gewährleistet ist.
LNB
Plusrichtung (+)
