Per i sistemi a tre uscite (Ocean Line 337, Ocean Line 345 e Ocean Line 360) il

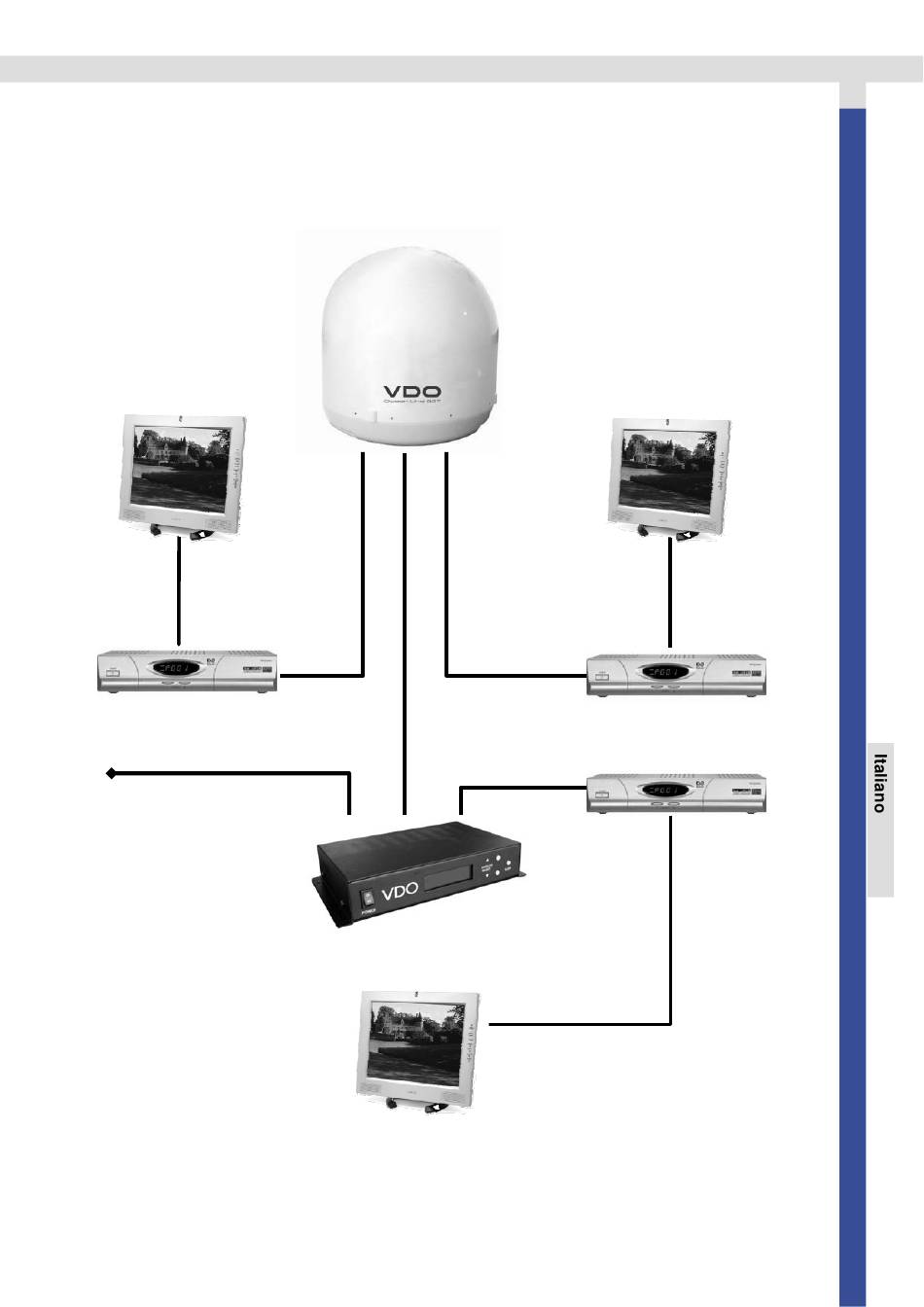

diagramma delle connessioni è descritto in Figura 1-2.
Monitor TV
Ricevitore Satellitare
12~24 V DC
Control Box
(IDU)
Figura 1-2
"SVR2„ "SVR3„
"CONTROL-BOX„
Diagramma del sistema Ocean Line 337/345/360
Manuale Utente ver. 2.0
Antenne Satellitari
Antenna Ocean Line 337
Antenna Ocean Line 345
Antenna Ocean Line 360
Monitor TV
Ricevitore Satellitare
Monitor TV
Ricevitore
Satellitare
