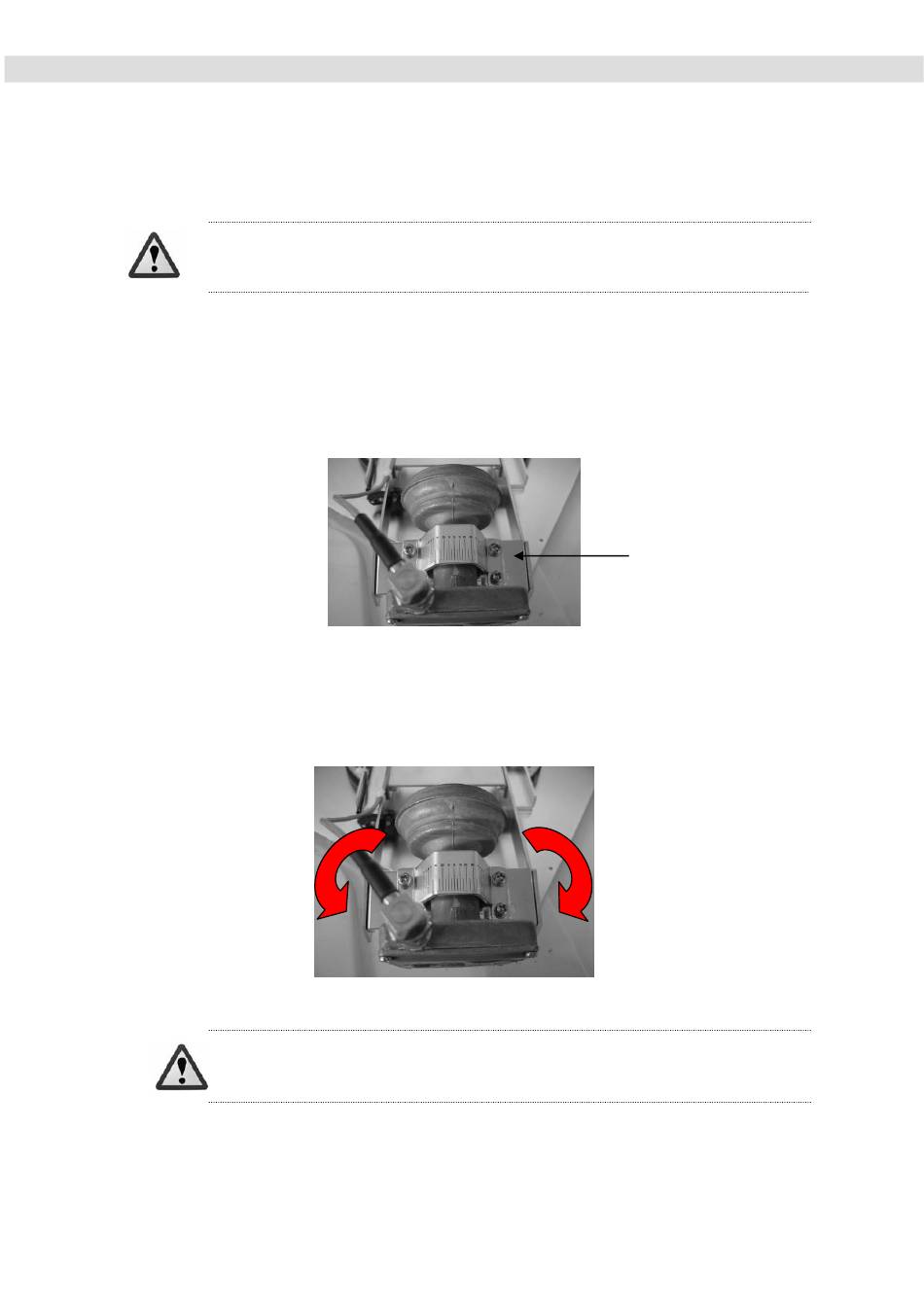

Réglage de l'Angle d'inclinaison du LNB dans les antennes Free Way
Après avoir déterminé l'angle d'inclinaison correct, appliquez la procédure ci-dessous.
Attention – Pour écarter tout risque de blessure corporelle, veillez à éteindre l'antenne
et à déconnecter l'alimentation électrique de tous les composants qui y sont raccordés.
1. Éteignez l'antenne et déconnectez l'alimentation électrique de tous les
composants qui y sont raccordés
2. Enlevez les vis de fixation du radôme à l'aide d'un tournevis. Enlevez le
radôme et entreposez-le en lieu sûr
3. Repérez le LNB au dos du réflecteur d'antenne
4. Desserrez les quatre vis de fixation du LNB
5. Pivotez le LNB vers la droite ou vers la gauche jusqu'à ce que le repère
(flèche) d'inclinaison sur le LNB coïncide avec la valeur d'angle d'inclinaison
déterminée précédemment
(-) Direction
Figure A-5
6. Serrez les quatre vis
192
Figure A-4 LNB des les antennes Free Way
Axe médian du LNB
Réglage de l'angle d'inclinaison du LNB dans les antennes Free Way
Attention – Pour conserver des performances optimales, veillez à maintenir le LNB
totalement inséré dans son support
LNB
(+) Direction
