Antenne Satellite Manuel Utilisateur ver. 2.0
Antenne Ocean Line 337
Antenne Ocean Line 345
Antenne Ocean Line 360
"SVR2„ "SVR3„
Téléviseur Téléviseur
Récepteur Récepteur
"CONTROL-BOX„
12~24 V DC
Récepteur
Boîtier de contrôle
(IDU)
Téléviseur

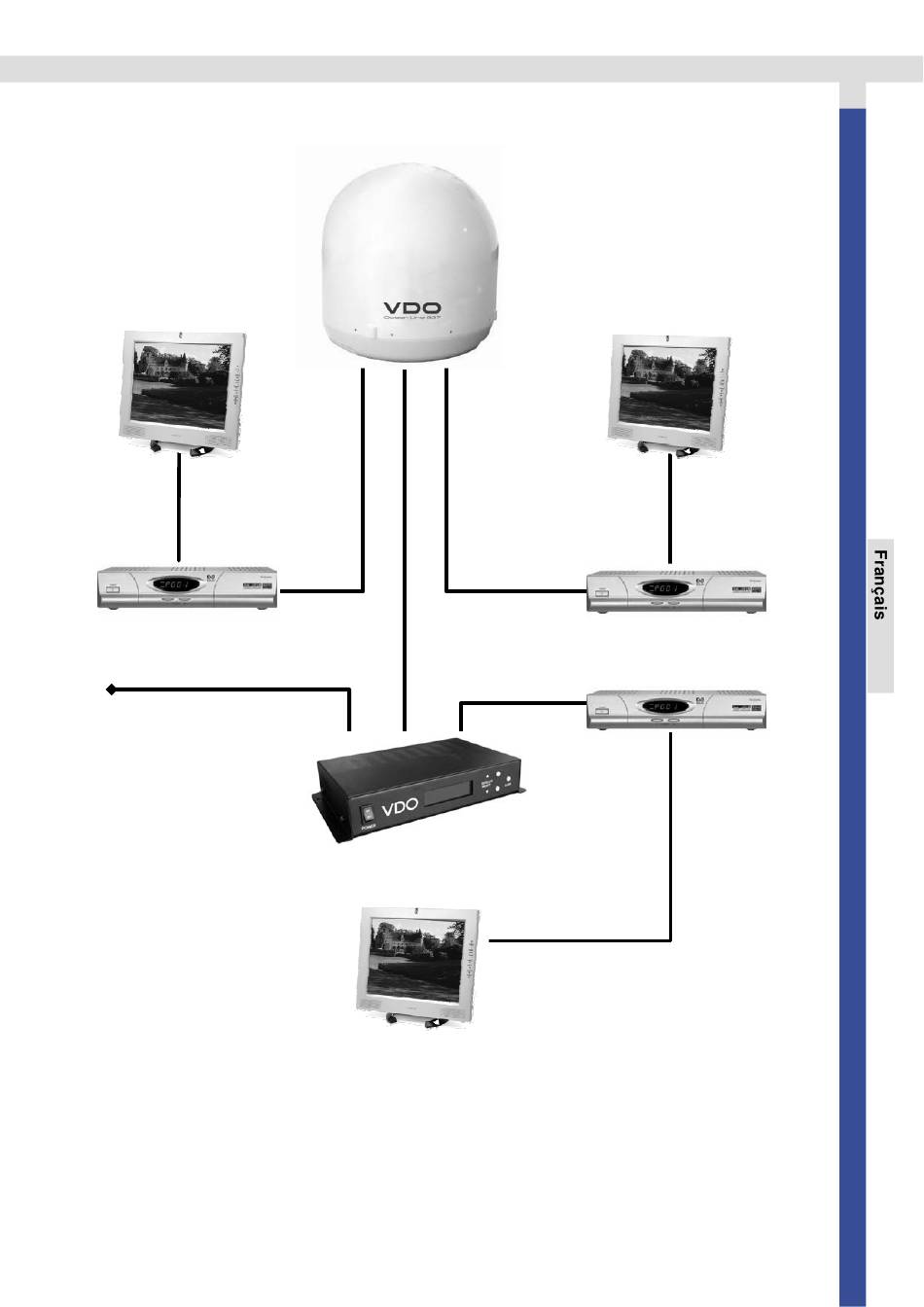

Figure 1-2 Diagramme du système de Ocean Line 337/345/360
147
