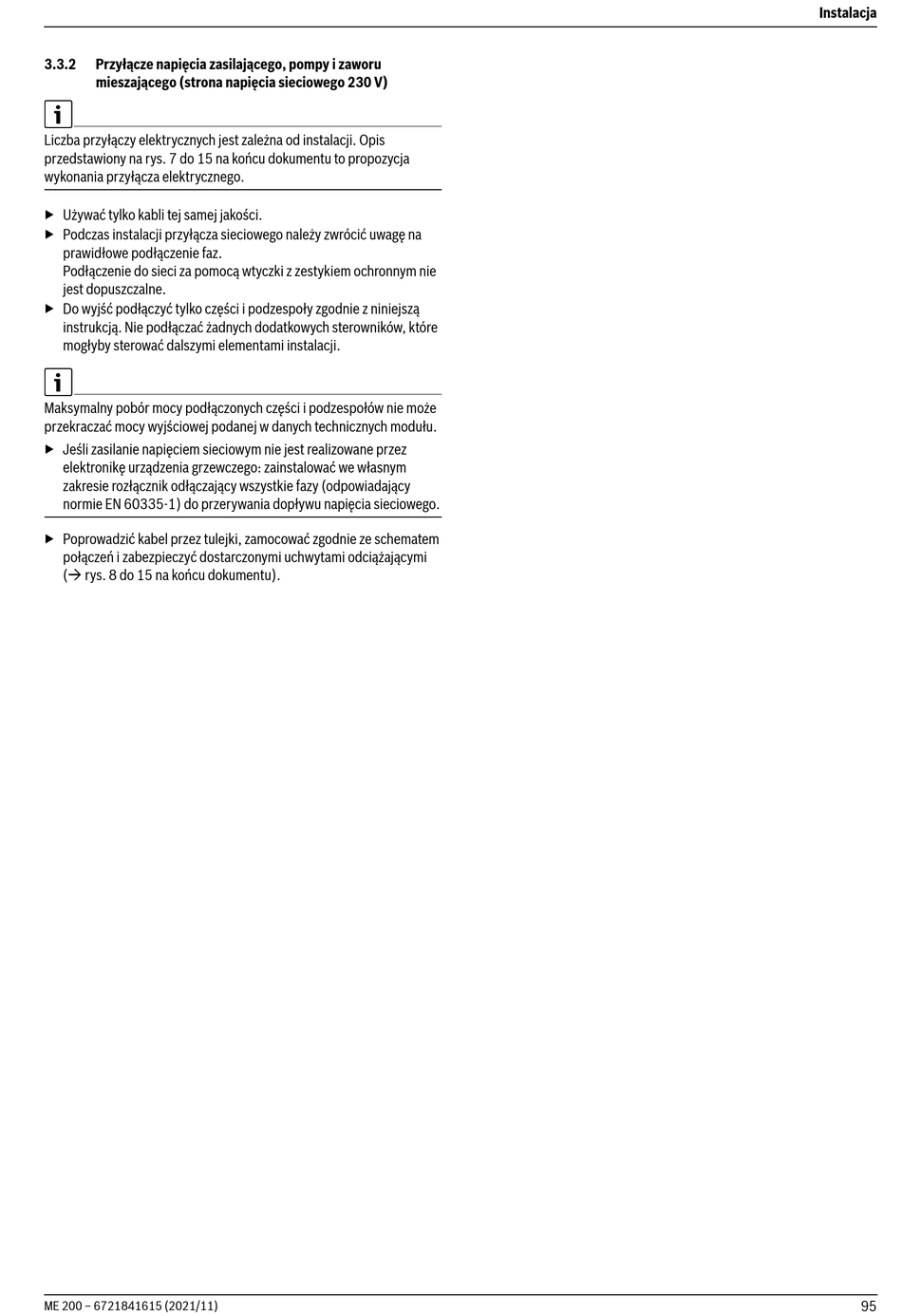

3.3.2 Przyłącze napięcia zasilającego, pompy i zaworu
mieszającego (strona napięcia sieciowego 230 V)
Liczba przyłączy elektrycznych jest zależna od instalacji. Opis
przedstawiony na rys. 7 do 15 na końcu dokumentu to propozycja
wykonania przyłącza elektrycznego.
▶ Używać tylko kabli tej samej jakości.
▶ Podczas instalacji przyłącza sieciowego należy zwrócić uwagę na
prawidłowe podłączenie faz.
Podłączenie do sieci za pomocą wtyczki z zestykiem ochronnym nie
jest dopuszczalne.
▶ Do wyjść podłączyć tylko części i podzespoły zgodnie z niniejszą
instrukcją. Nie podłączać żadnych dodatkowych sterowników, które
mogłyby sterować dalszymi elementami instalacji.
Maksymalny pobór mocy podłączonych części i podzespołów nie może
przekraczać mocy wyjściowej podanej w danych technicznych modułu.
▶ Jeśli zasilanie napięciem sieciowym nie jest realizowane przez
elektronikę urządzenia grzewczego: zainstalować we własnym
zakresie rozłącznik odłączający wszystkie fazy (odpowiadający
normie EN 60335-1) do przerywania dopływu napięcia sieciowego.
▶ Poprowadzić kabel przez tulejki, zamocować zgodnie ze schematem
połączeń i zabezpieczyć dostarczonymi uchwytami odciążającymi
( rys. 8 do 15 na końcu dokumentu).
