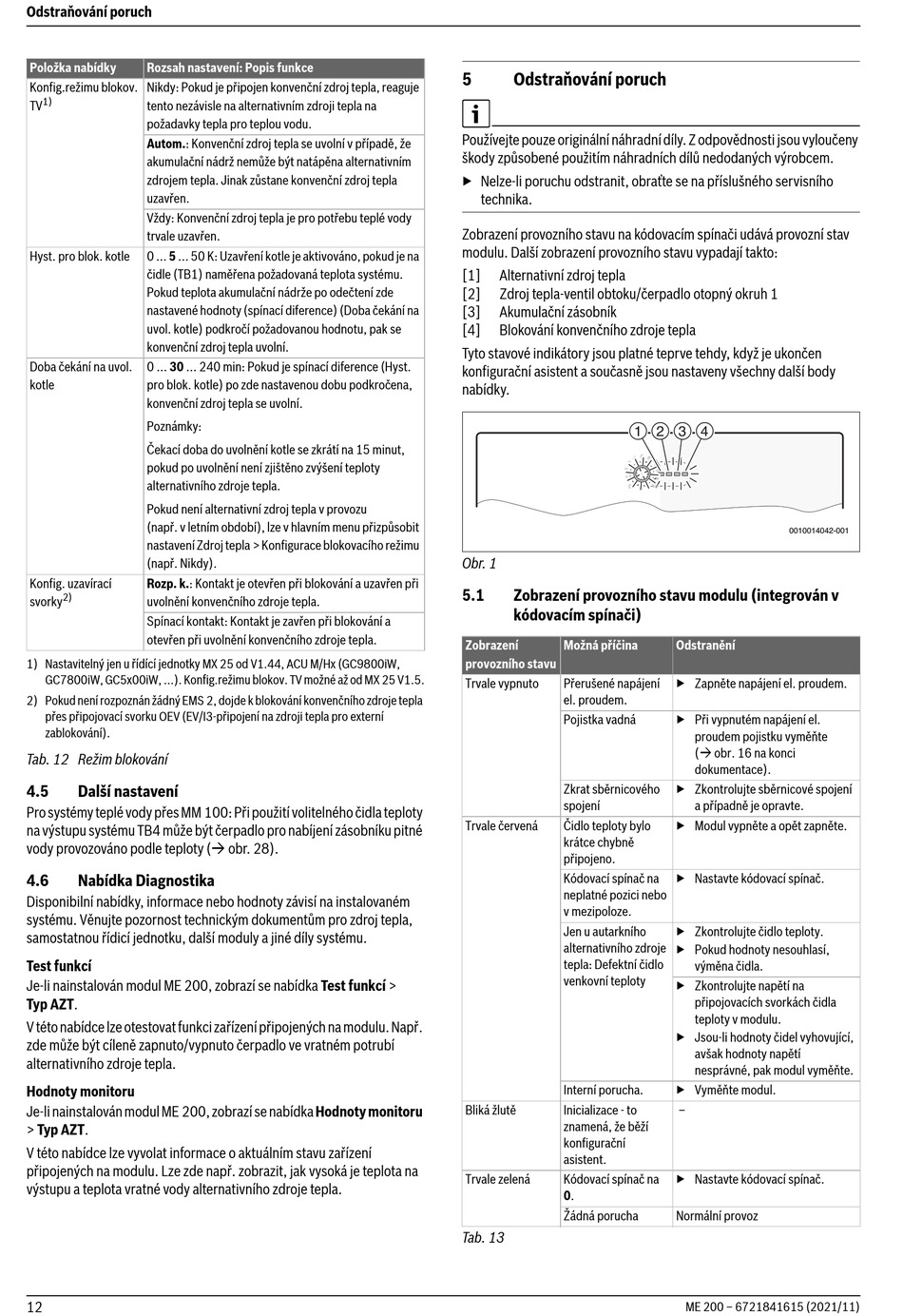

Odstraňování poruch
Položka nabídky Rozsah nastavení: Popis funkce
Konfig.režimu blokov. Nikdy: Pokud je připojen konvenční zdroj tepla, reaguje
1)
TV tento nezávisle na alternativním zdroji tepla na
požadavky tepla pro teplou vodu.
Autom.: Konvenční zdroj tepla se uvolní v případě, že
akumulační nádrž nemůže být natápěna alternativním
zdrojem tepla. Jinak zůstane konvenční zdroj tepla
uzavřen.
Vždy: Konvenční zdroj tepla je pro potřebu teplé vody
trvale uzavřen.
Hyst. pro blok. kotle 0 ... 5 ... 50 K: Uzavření kotle je aktivováno, pokud je na
čidle (TB1) naměřena požadovaná teplota systému.
Pokud teplota akumulační nádrže po odečtení zde
nastavené hodnoty (spínací diference) (Doba čekání na
uvol. kotle) podkročí požadovanou hodnotu, pak se
konvenční zdroj tepla uvolní.
Doba čekání na uvol. 0 ... 30 ... 240 min: Pokud je spínací diference (Hyst.
kotle pro blok. kotle) po zde nastavenou dobu podkročena,
konvenční zdroj tepla se uvolní.
Poznámky:
Čekací doba do uvolnění kotle se zkrátí na 15 minut,
pokud po uvolnění není zjištěno zvýšení teploty
alternativního zdroje tepla.
Pokud není alternativní zdroj tepla v provozu
(např. v letním období), lze v hlavním menu přizpůsobit
nastavení Zdroj tepla > Konfigurace blokovacího režimu
(např. Nikdy).
Konfig. uzavírací Rozp. k.: Kontakt je otevřen při blokování a uzavřen při
2)
svorky uvolnění konvenčního zdroje tepla.
Spínací kontakt: Kontakt je zavřen při blokování a
otevřen při uvolnění konvenčního zdroje tepla.
1) Nastavitelný jen u řídící jednotky MX 25 od V1.44, ACU M/Hx (GC9800iW,
GC7800iW, GC5x00iW, ...). Konfig.režimu blokov. TV možné až od MX 25 V1.5.
2) Pokud není rozpoznán žádný EMS 2, dojde k blokování konvenčního zdroje tepla
přes připojovací svorku OEV (EV/I3-připojení na zdroji tepla pro externí
zablokování).
Tab. 12 Režim blokování
4.5 Další nastavení
Pro systémy teplé vody přes MM 100: Při použití volitelného čidla teploty
na výstupu systému TB4 může být čerpadlo pro nabíjení zásobníku pitné
vody provozováno podle teploty ( obr. 28).
4.6 Nabídka Diagnostika
Disponibilní nabídky, informace nebo hodnoty závisí na instalovaném
systému. Věnujte pozornost technickým dokumentům pro zdroj tepla,
samostatnou řídicí jednotku, další moduly a jiné díly systému.
Test funkcí
Je-li nainstalován modul ME 200, zobrazí se nabídka Test funkcí >
Typ AZT.
V této nabídce lze otestovat funkci zařízení připojených na modulu. Např.
zde může být cíleně zapnuto/vypnuto čerpadlo ve vratném potrubí
alternativního zdroje tepla.
Hodnoty monitoru
Je-li nainstalován modul ME 200, zobrazí se nabídka Hodnoty monitoru
> Typ AZT.
V této nabídce lze vyvolat informace o aktuálním stavu zařízení
připojených na modulu. Lze zde např. zobrazit, jak vysoká je teplota na
výstupu a teplota vratné vody alternativního zdroje tepla.
12
5 Odstraňování poruch
Používejte pouze originální náhradní díly. Z odpovědnosti jsou vyloučeny
škody způsobené použitím náhradních dílů nedodaných výrobcem.
▶ Nelze-li poruchu odstranit, obraťte se na příslušného servisního
technika.
Zobrazení provozního stavu na kódovacím spínači udává provozní stav
modulu. Další zobrazení provozního stavu vypadají takto:
[1] Alternativní zdroj tepla
[2] Zdroj tepla-ventil obtoku/čerpadlo otopný okruh 1
[3] Akumulační zásobník
[4] Blokování konvenčního zdroje tepla
Tyto stavové indikátory jsou platné teprve tehdy, když je ukončen
konfigurační asistent a současně jsou nastaveny všechny další body
nabídky.
4 5 6
3
2
1
0
Obr. 1
5.1 Zobrazení provozního stavu modulu (integrován v
kódovacím spínači)
Zobrazení Možná příčina
provozního stavu
Trvale vypnuto Přerušené napájení
el. proudem.
Pojistka vadná
Zkrat sběrnicového
spojení
Trvale červená Čidlo teploty bylo
krátce chybně
připojeno.
Kódovací spínač na
neplatné pozici nebo
v mezipoloze.
Jen u autarkního
alternativního zdroje
tepla: Defektní čidlo
venkovní teploty
Interní porucha.
Bliká žlutě Inicializace - to
znamená, že běží
konfigurační
asistent.
Trvale zelená Kódovací spínač na
0.
Žádná porucha
Tab. 13
1 2 3 4
7
8
9
10
0010014042-001
Odstranění
▶ Zapněte napájení el. proudem.
▶ Při vypnutém napájení el.
proudem pojistku vyměňte
( obr. 16 na konci
dokumentace).
▶ Zkontrolujte sběrnicové spojení
a případně je opravte.
▶ Modul vypněte a opět zapněte.
▶ Nastavte kódovací spínač.
▶ Zkontrolujte čidlo teploty.
▶ Pokud hodnoty nesouhlasí,
výměna čidla.
▶ Zkontrolujte napětí na
připojovacích svorkách čidla
teploty v modulu.
▶ Jsou-li hodnoty čidel vyhovující,
avšak hodnoty napětí
nesprávné, pak modul vyměňte.
▶ Vyměňte modul.
–
▶ Nastavte kódovací spínač.
Normální provoz
ME 200 – 6721841615 (2021/11)
