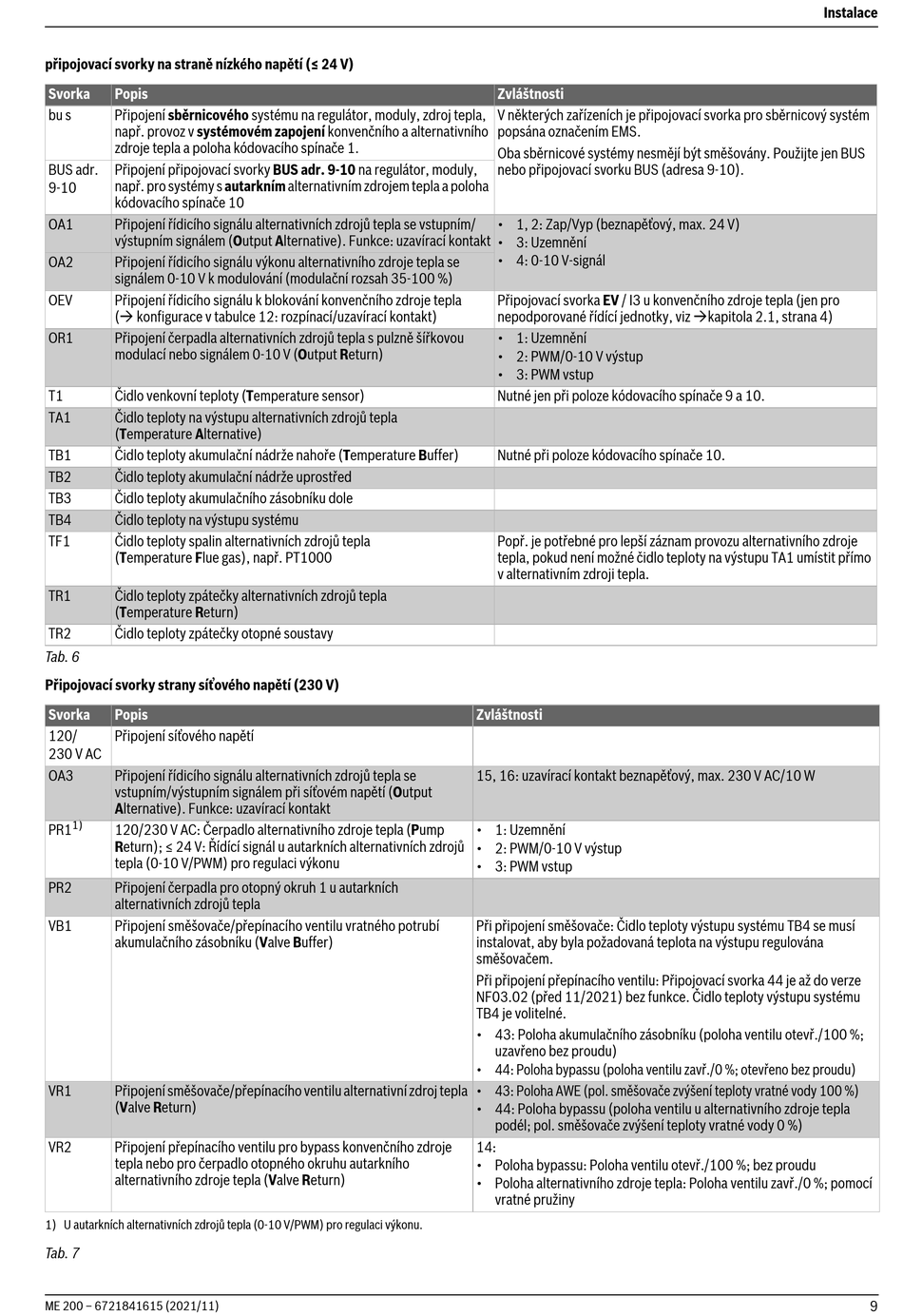

připojovací svorky na straně nízkého napětí (≤ 24 V)
Svorka
Popis
bu s
Připojení sběrnicového systému na regulátor, moduly, zdroj tepla,
např. provoz v systémovém zapojení konvenčního a alternativního
zdroje tepla a poloha kódovacího spínače 1.
BUS adr.
Připojení připojovací svorky BUS adr. 9-10 na regulátor, moduly,
např. pro systémy s autarkním alternativním zdrojem tepla a poloha
9-10
kódovacího spínače 10
OA1
Připojení řídicího signálu alternativních zdrojů tepla se vstupním/
výstupním signálem (Output Alternative). Funkce: uzavírací kontakt
OA2
Připojení řídicího signálu výkonu alternativního zdroje tepla se
signálem 0-10 V k modulování (modulační rozsah 35-100 %)
OEV
Připojení řídicího signálu k blokování konvenčního zdroje tepla
( konfigurace v tabulce 12: rozpínací/uzavírací kontakt)
OR1
Připojení čerpadla alternativních zdrojů tepla s pulzně šířkovou
modulací nebo signálem 0-10 V (Output Return)
T1
Čidlo venkovní teploty (Temperature sensor)
TA1
Čidlo teploty na výstupu alternativních zdrojů tepla
(Temperature Alternative)
TB1
Čidlo teploty akumulační nádrže nahoře (Temperature Buffer)
TB2
Čidlo teploty akumulační nádrže uprostřed
TB3
Čidlo teploty akumulačního zásobníku dole
TB4
Čidlo teploty na výstupu systému
TF1
Čidlo teploty spalin alternativních zdrojů tepla
(Temperature Flue gas), např. PT1000
TR1
Čidlo teploty zpátečky alternativních zdrojů tepla
(Temperature Return)
TR2
Čidlo teploty zpátečky otopné soustavy
Tab. 6
Připojovací svorky strany síťového napětí (230 V)
Svorka
Popis
120/
Připojení síťového napětí
230 V AC
OA3
Připojení řídicího signálu alternativních zdrojů tepla se
vstupním/výstupním signálem při síťovém napětí (Output
Alternative). Funkce: uzavírací kontakt
1)
PR1
120/230 V AC: Čerpadlo alternativního zdroje tepla (Pump
Return); ≤ 24 V: Řídící signál u autarkních alternativních zdrojů
tepla (0-10 V/PWM) pro regulaci výkonu
PR2
Připojení čerpadla pro otopný okruh 1 u autarkních
alternativních zdrojů tepla
VB1
Připojení směšovače/přepínacího ventilu vratného potrubí
akumulačního zásobníku (Valve Buffer)
VR1
Připojení směšovače/přepínacího ventilu alternativní zdroj tepla
(Valve Return)
VR2
Připojení přepínacího ventilu pro bypass konvenčního zdroje
tepla nebo pro čerpadlo otopného okruhu autarkního
alternativního zdroje tepla (Valve Return)
1) U autarkních alternativních zdrojů tepla (0-10 V/PWM) pro regulaci výkonu.
Tab. 7
ME 200 – 6721841615 (2021/11)
Zvláštnosti
V některých zařízeních je připojovací svorka pro sběrnicový systém
popsána označením EMS.
Oba sběrnicové systémy nesmějí být směšovány. Použijte jen BUS
nebo připojovací svorku BUS (adresa 9-10).
• 1, 2: Zap/Vyp (beznapěťový, max. 24 V)
• 3: Uzemnění
• 4: 0-10 V-signál
Připojovací svorka EV / I3 u konvenčního zdroje tepla (jen pro
nepodporované řídící jednotky, viz kapitola 2.1, strana 4)
• 1: Uzemnění
• 2: PWM/0-10 V výstup
• 3: PWM vstup
Nutné jen při poloze kódovacího spínače 9 a 10.
Nutné při poloze kódovacího spínače 10.
Popř. je potřebné pro lepší záznam provozu alternativního zdroje
tepla, pokud není možné čidlo teploty na výstupu TA1 umístit přímo
v alternativním zdroji tepla.
Zvláštnosti
15, 16: uzavírací kontakt beznapěťový, max. 230 V AC/10 W
• 1: Uzemnění
• 2: PWM/0-10 V výstup
• 3: PWM vstup
Při připojení směšovače: Čidlo teploty výstupu systému TB4 se musí
instalovat, aby byla požadovaná teplota na výstupu regulována
směšovačem.
Při připojení přepínacího ventilu: Připojovací svorka 44 je až do verze
NF03.02 (před 11/2021) bez funkce. Čidlo teploty výstupu systému
TB4 je volitelné.
• 43: Poloha akumulačního zásobníku (poloha ventilu otevř./100 %;
uzavřeno bez proudu)
• 44: Poloha bypassu (poloha ventilu zavř./0 %; otevřeno bez proudu)
• 43: Poloha AWE (pol. směšovače zvýšení teploty vratné vody 100 %)
• 44: Poloha bypassu (poloha ventilu u alternativního zdroje tepla
podél; pol. směšovače zvýšení teploty vratné vody 0 %)
14:
• Poloha bypassu: Poloha ventilu otevř./100 %; bez proudu
• Poloha alternativního zdroje tepla: Poloha ventilu zavř./0 %; pomocí
vratné pružiny
Instalace
9
