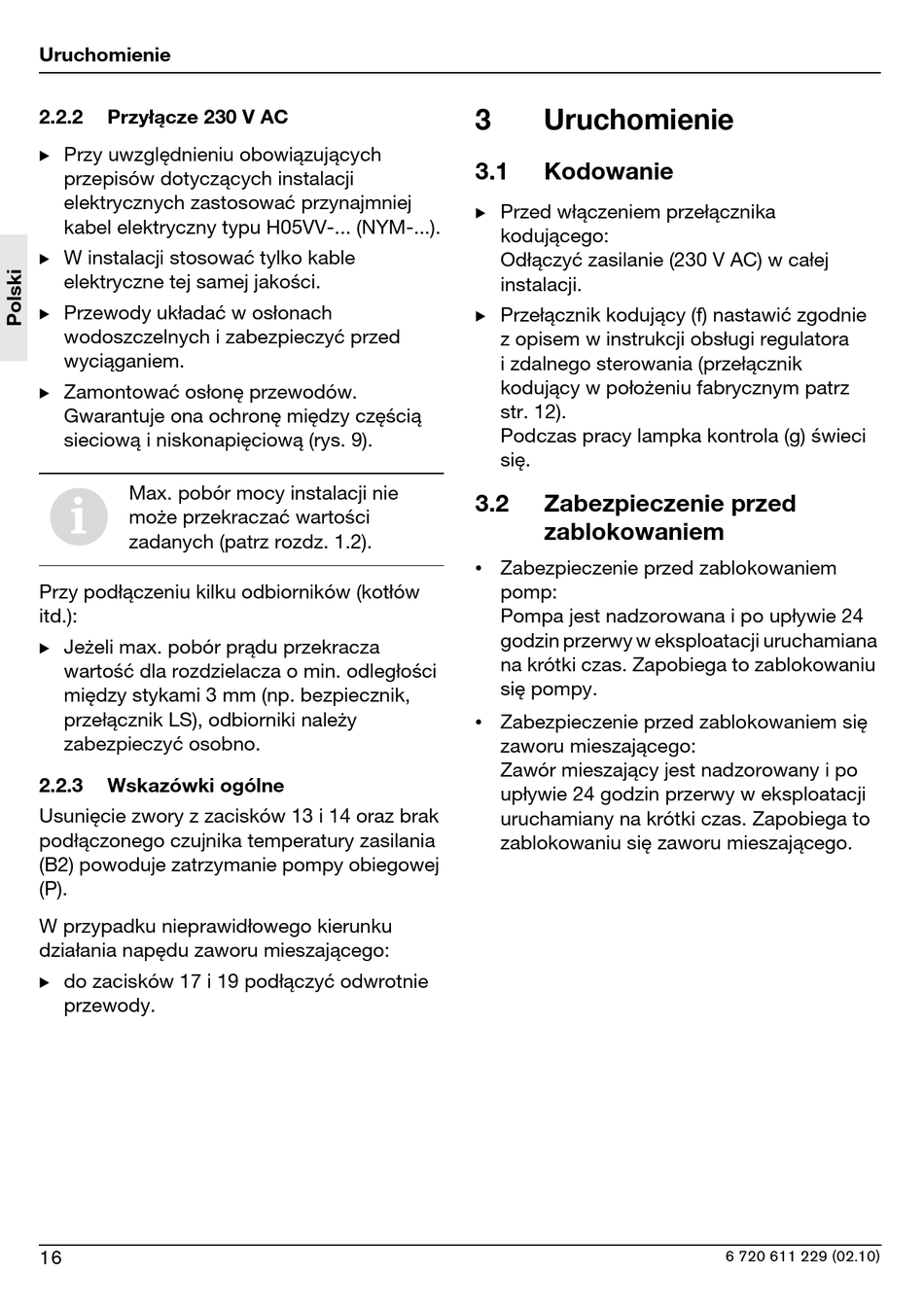

Uruchomienie
2.2.2
Przyłącze 230 V AC
B Przy uwzględnieniu obowiązujących
przepisów dotyczących instalacji
elektrycznych zastosować przynajmniej
kabel elektryczny typu H05VV-... (NYM-...).
B W instalacji stosować tylko kable
elektryczne tej samej jakości.
B Przewody układać w osłonach
wodoszczelnych i zabezpieczyć przed
wyciąganiem.
B Zamontować osłonę przewodów.
Gwarantuje ona ochronę między częścią
sieciową i niskonapięciową (rys. 9).
Max. pobór mocy instalacji nie
i
może przekraczać wartości
zadanych (patrz rozdz. 1.2).
Przy podłączeniu kilku odbiorników (kotłów
itd.):
B Jeżeli max. pobór prądu przekracza
wartość dla rozdzielacza o min. odległości
między stykami 3 mm (np. bezpiecznik,
przełącznik LS), odbiorniki należy
zabezpieczyć osobno.
2.2.3
Wskazówki ogólne
Usunięcie zwory z zacisków 13 i 14 oraz brak
podłączonego czujnika temperatury zasilania
(B2) powoduje zatrzymanie pompy obiegowej
(P).
W przypadku nieprawidłowego kierunku
działania napędu zaworu mieszającego:
B do zacisków 17 i 19 podłączyć odwrotnie
przewody.
16
3
Uruchomienie
3.1
Kodowanie
B Przed włączeniem przełącznika
kodującego:
Odłączyć zasilanie (230 V AC) w całej
instalacji.
B Przełącznik kodujący (f) nastawić zgodnie
z opisem w instrukcji obsługi regulatora
i zdalnego sterowania (przełącznik
kodujący w położeniu fabrycznym patrz
str. 12).
Podczas pracy lampka kontrola (g) świeci
się.
3.2
Zabezpieczenie przed
zablokowaniem
• Zabezpieczenie przed zablokowaniem
pomp:
Pompa jest nadzorowana i po upływie 24
godzin przerwy w eksploatacji uruchamiana
na krótki czas. Zapobiega to zablokowaniu
się pompy.
• Zabezpieczenie przed zablokowaniem się
zaworu mieszającego:
Zawór mieszający jest nadzorowany i po
upływie 24 godzin przerwy w eksploatacji
uruchamiany na krótki czas. Zapobiega to
zablokowaniu się zaworu mieszającego.
