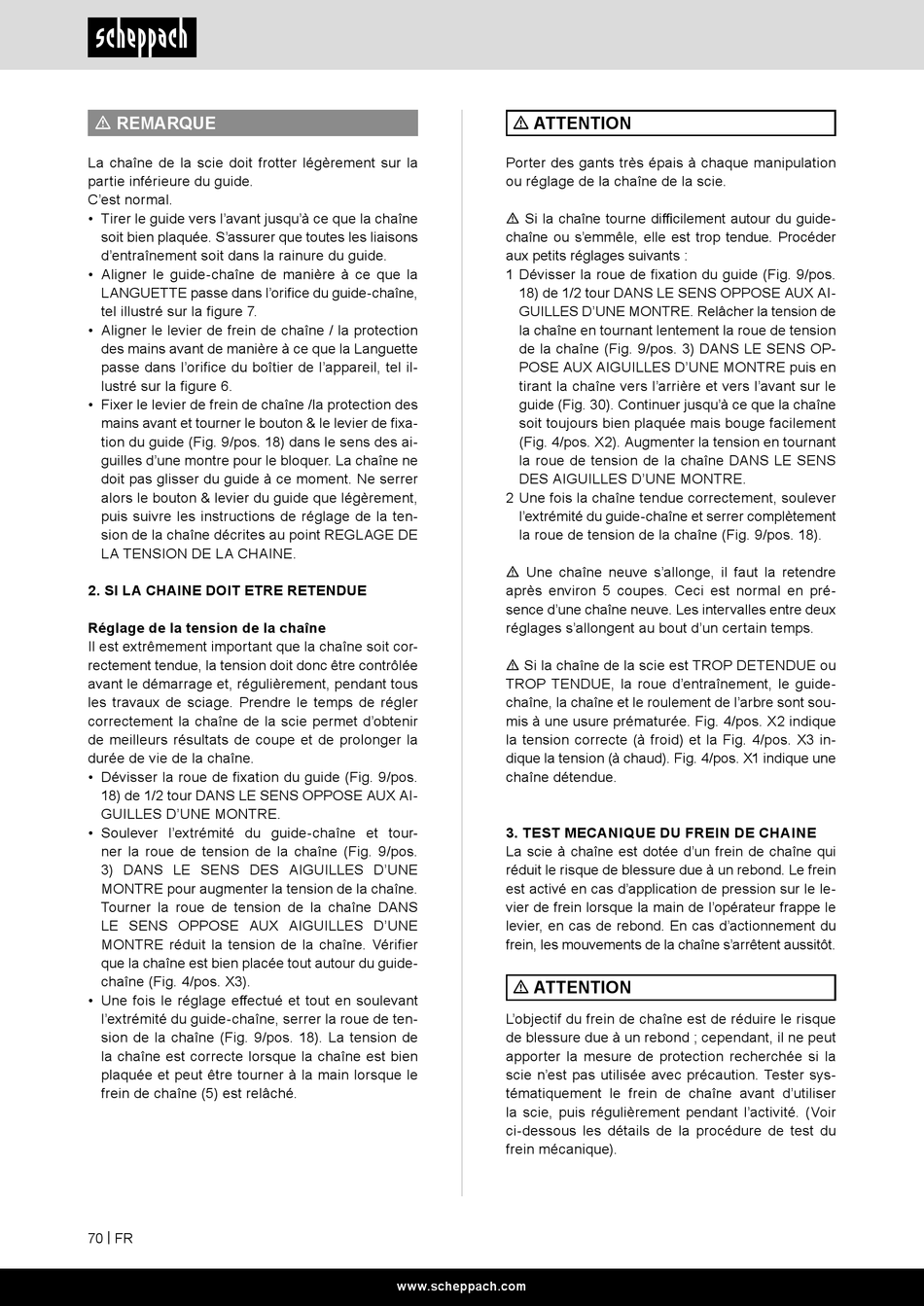

Scheppach CSP41 Original Bedienungsanleitung Seite 70

m REMARQUE
La chaîne de la scie doit frotter légèrement sur la
partie inférieure du guide.
C'est normal.
• Tirer le guide vers l'avant jusqu'à ce que la chaîne
soit bien plaquée. S'assurer que toutes les liaisons
d'entraînement soit dans la rainure du guide.
• Aligner le guide-chaîne de manière à ce que la
LANGUETTE passe dans l'orifice du guide-chaîne,
tel illustré sur la figure 7.
• Aligner le levier de frein de chaîne / la protection
des mains avant de manière à ce que la Languette
passe dans l'orifice du boîtier de l'appareil, tel il-
lustré sur la figure 6.
• Fixer le levier de frein de chaîne /la protection des
mains avant et tourner le bouton & le levier de fixa-
tion du guide (Fig. 9/pos. 18) dans le sens des ai-
guilles d'une montre pour le bloquer. La chaîne ne
doit pas glisser du guide à ce moment. Ne serrer
alors le bouton & levier du guide que légèrement,
puis suivre les instructions de réglage de la ten-
sion de la chaîne décrites au point REGLAGE DE
LA TENSION DE LA CHAINE.
2. SI LA CHAINE DOIT ETRE RETENDUE
Réglage de la tension de la chaîne
Il est extrêmement important que la chaîne soit cor-
rectement tendue, la tension doit donc être contrôlée
avant le démarrage et, régulièrement, pendant tous
les travaux de sciage. Prendre le temps de régler
correctement la chaîne de la scie permet d'obtenir
de meilleurs résultats de coupe et de prolonger la
durée de vie de la chaîne.
• Dévisser la roue de fixation du guide (Fig. 9/pos.
18) de 1/2 tour DANS LE SENS OPPOSE AUX AI-
GUILLES D'UNE MONTRE.
• Soulever l'extrémité du guide-chaîne et tour-
ner la roue de tension de la chaîne (Fig. 9/pos.
3) DANS LE SENS DES AIGUILLES D'UNE
MONTRE pour augmenter la tension de la chaîne.
Tourner la roue de tension de la chaîne DANS
LE SENS OPPOSE AUX AIGUILLES D'UNE
MONTRE réduit la tension de la chaîne. Vérifier
que la chaîne est bien placée tout autour du guide-
chaîne (Fig. 4/pos. X3).
• Une fois le réglage effectué et tout en soulevant
l'extrémité du guide-chaîne, serrer la roue de ten-
sion de la chaîne (Fig. 9/pos. 18). La tension de
la chaîne est correcte lorsque la chaîne est bien
plaquée et peut être tourner à la main lorsque le
frein de chaîne (5) est relâché.
70 | FR
m ATTENTION
Porter des gants très épais à chaque manipulation
ou réglage de la chaîne de la scie.
m Si la chaîne tourne difficilement autour du guide-
chaîne ou s'emmêle, elle est trop tendue. Procéder
aux petits réglages suivants :
1 Dévisser la roue de fixation du guide (Fig. 9/pos.
18) de 1/2 tour DANS LE SENS OPPOSE AUX AI-
GUILLES D'UNE MONTRE. Relâcher la tension de
la chaîne en tournant lentement la roue de tension
de la chaîne (Fig. 9/pos. 3) DANS LE SENS OP-
POSE AUX AIGUILLES D'UNE MONTRE puis en
tirant la chaîne vers l'arrière et vers l'avant sur le
guide (Fig. 30). Continuer jusqu'à ce que la chaîne
soit toujours bien plaquée mais bouge facilement
(Fig. 4/pos. X2). Augmenter la tension en tournant
la roue de tension de la chaîne DANS LE SENS
DES AIGUILLES D'UNE MONTRE.
2 Une fois la chaîne tendue correctement, soulever
l'extrémité du guide-chaîne et serrer complètement
la roue de tension de la chaîne (Fig. 9/pos. 18).
m Une chaîne neuve s'allonge, il faut la retendre
après environ 5 coupes. Ceci est normal en pré-
sence d'une chaîne neuve. Les intervalles entre deux
réglages s'allongent au bout d'un certain temps.
m Si la chaîne de la scie est TROP DETENDUE ou
TROP TENDUE, la roue d'entraînement, le guide-
chaîne, la chaîne et le roulement de l'arbre sont sou-
mis à une usure prématurée. Fig. 4/pos. X2 indique
la tension correcte (à froid) et la Fig. 4/pos. X3 in-
dique la tension (à chaud). Fig. 4/pos. X1 indique une
chaîne détendue.
3. TEST MECANIQUE DU FREIN DE CHAINE
La scie à chaîne est dotée d'un frein de chaîne qui
réduit le risque de blessure due à un rebond. Le frein
est activé en cas d'application de pression sur le le-
vier de frein lorsque la main de l'opérateur frappe le
levier, en cas de rebond. En cas d'actionnement du
frein, les mouvements de la chaîne s'arrêtent aussitôt.
m ATTENTION
L'objectif du frein de chaîne est de réduire le risque
de blessure due à un rebond ; cependant, il ne peut
apporter la mesure de protection recherchée si la
scie n'est pas utilisée avec précaution. Tester sys-
tématiquement le frein de chaîne avant d'utiliser
la scie, puis régulièrement pendant l'activité. (Voir
ci-dessous les détails de la procédure de test du
frein mécanique).
