Wartung und Pflege
60

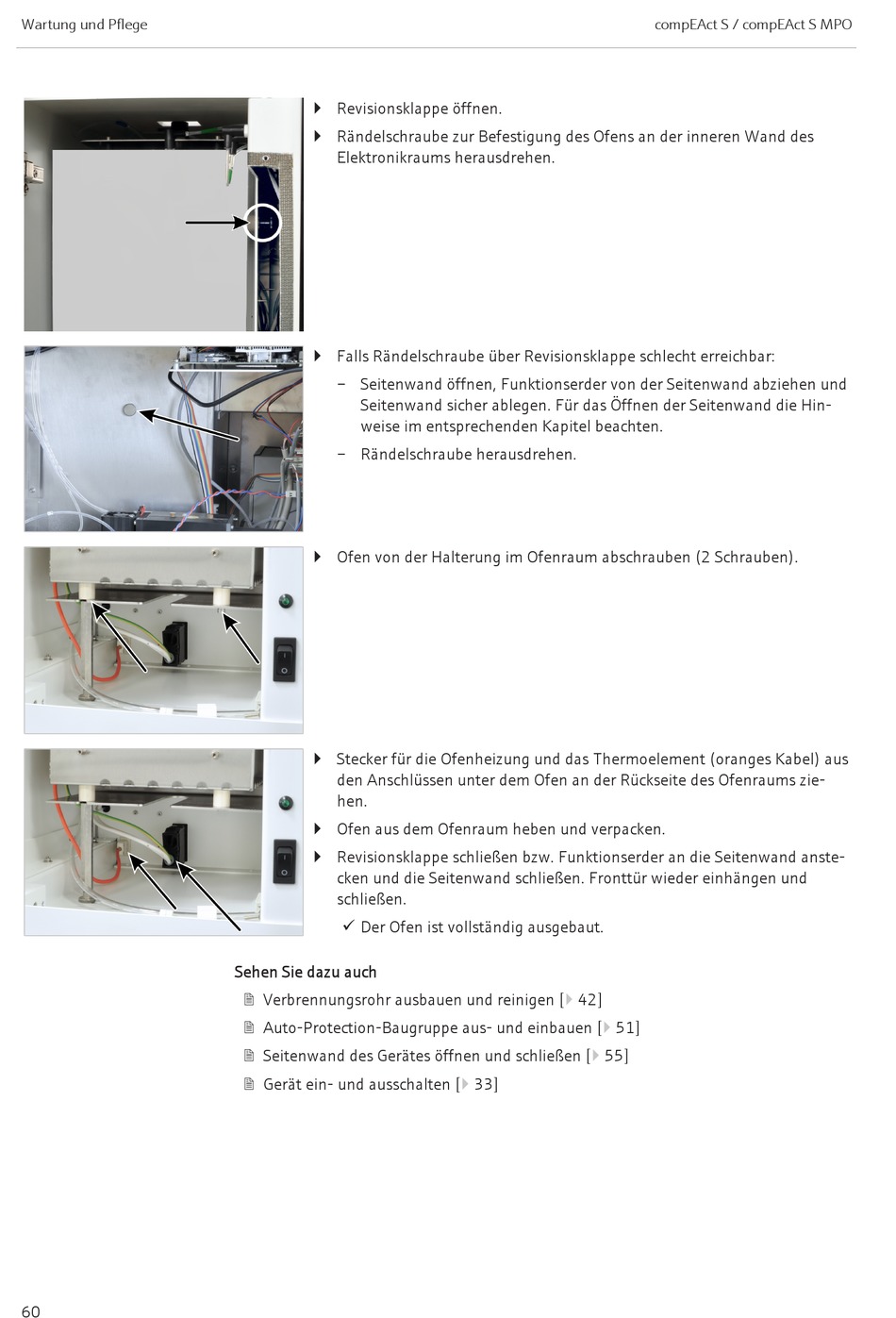

} Revisionsklappe öffnen.
} Rändelschraube zur Befestigung des Ofens an der inneren Wand des
Elektronikraums herausdrehen.
} Falls Rändelschraube über Revisionsklappe schlecht erreichbar:
– Seitenwand öffnen, Funktionserder von der Seitenwand abziehen und
Seitenwand sicher ablegen. Für das Öffnen der Seitenwand die Hin-
weise im entsprechenden Kapitel beachten.
– Rändelschraube herausdrehen.
} Ofen von der Halterung im Ofenraum abschrauben (2 Schrauben).
} Stecker für die Ofenheizung und das Thermoelement (oranges Kabel) aus
den Anschlüssen unter dem Ofen an der Rückseite des Ofenraums zie-
hen.
} Ofen aus dem Ofenraum heben und verpacken.
} Revisionsklappe schließen bzw. Funktionserder an die Seitenwand anste-
cken und die Seitenwand schließen. Fronttür wieder einhängen und
schließen.
ü Der Ofen ist vollständig ausgebaut.
Sehen Sie dazu auch
2 Verbrennungsrohr ausbauen und reinigen [} 42]
2 Auto-Protection-Baugruppe aus- und einbauen [} 51]
2 Seitenwand des Gerätes öffnen und schließen [} 55]
2 Gerät ein- und ausschalten [} 33]
