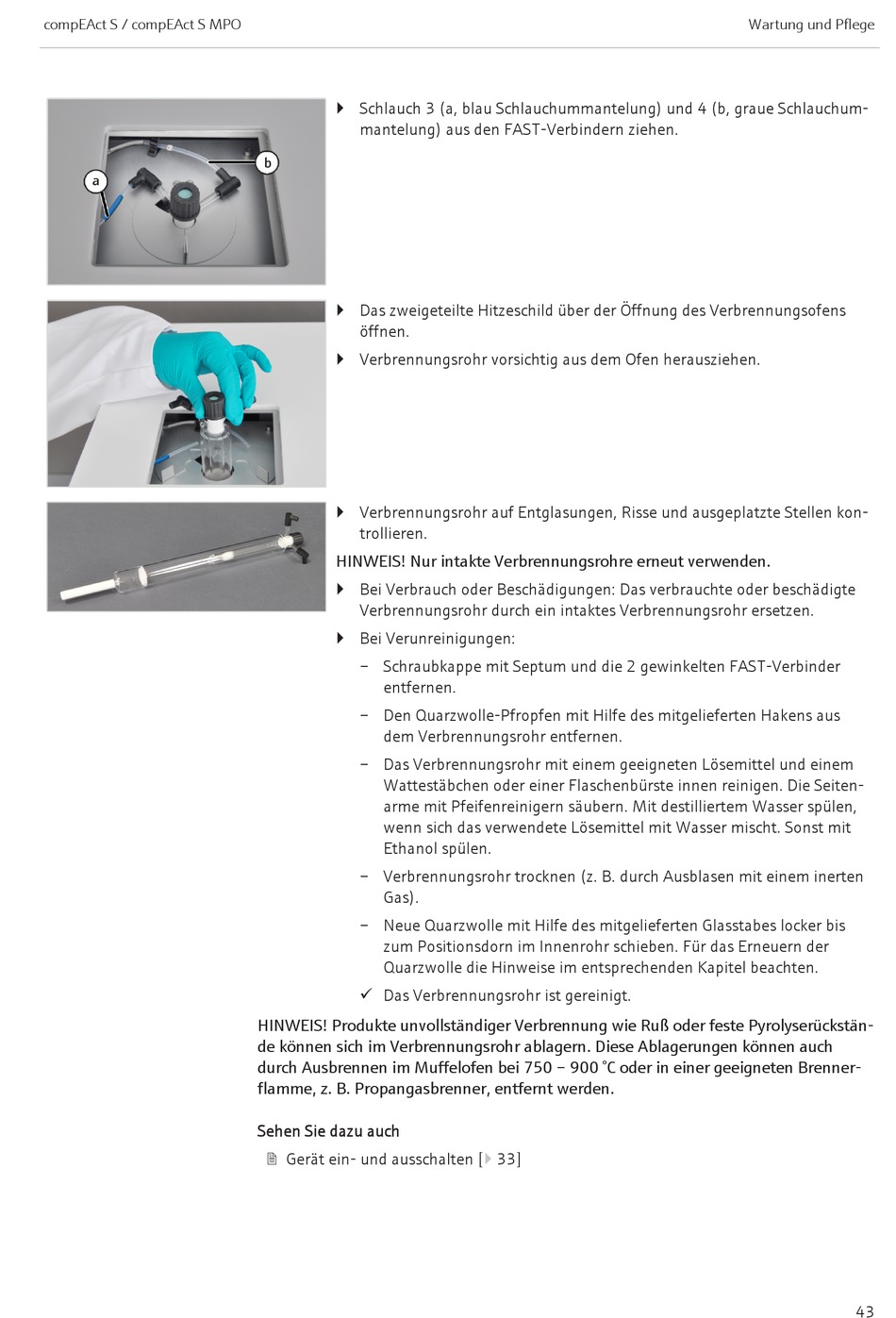

Endress+Hauser Analytik Jena compEAct S Bedienungsanleitung Seite 43

compEAct S / compEAct S MPO
} Schlauch 3 (a, blau Schlauchummantelung) und 4 (b, graue Schlauchum-
mantelung) aus den FAST-Verbindern ziehen.
} Das zweigeteilte Hitzeschild über der Öffnung des Verbrennungsofens
öffnen.
} Verbrennungsrohr vorsichtig aus dem Ofen herausziehen.
} Verbrennungsrohr auf Entglasungen, Risse und ausgeplatzte Stellen kon-
trollieren.
HINWEIS! Nur intakte Verbrennungsrohre erneut verwenden.
} Bei Verbrauch oder Beschädigungen: Das verbrauchte oder beschädigte
Verbrennungsrohr durch ein intaktes Verbrennungsrohr ersetzen.
} Bei Verunreinigungen:
– Schraubkappe mit Septum und die 2 gewinkelten FAST-Verbinder
entfernen.
– Den Quarzwolle-Pfropfen mit Hilfe des mitgelieferten Hakens aus
dem Verbrennungsrohr entfernen.
– Das Verbrennungsrohr mit einem geeigneten Lösemittel und einem
Wattestäbchen oder einer Flaschenbürste innen reinigen. Die Seiten-
arme mit Pfeifenreinigern säubern. Mit destilliertem Wasser spülen,
wenn sich das verwendete Lösemittel mit Wasser mischt. Sonst mit
Ethanol spülen.
– Verbrennungsrohr trocknen (z. B. durch Ausblasen mit einem inerten
Gas).
– Neue Quarzwolle mit Hilfe des mitgelieferten Glasstabes locker bis
zum Positionsdorn im Innenrohr schieben. Für das Erneuern der
Quarzwolle die Hinweise im entsprechenden Kapitel beachten.
ü Das Verbrennungsrohr ist gereinigt.
HINWEIS! Produkte unvollständiger Verbrennung wie Ruß oder feste Pyrolyserückstän-
de können sich im Verbrennungsrohr ablagern. Diese Ablagerungen können auch
durch Ausbrennen im Muffelofen bei 750 – 900 °C oder in einer geeigneten Brenner-
flamme, z. B. Propangasbrenner, entfernt werden.
Sehen Sie dazu auch
2 Gerät ein- und ausschalten [} 33]
