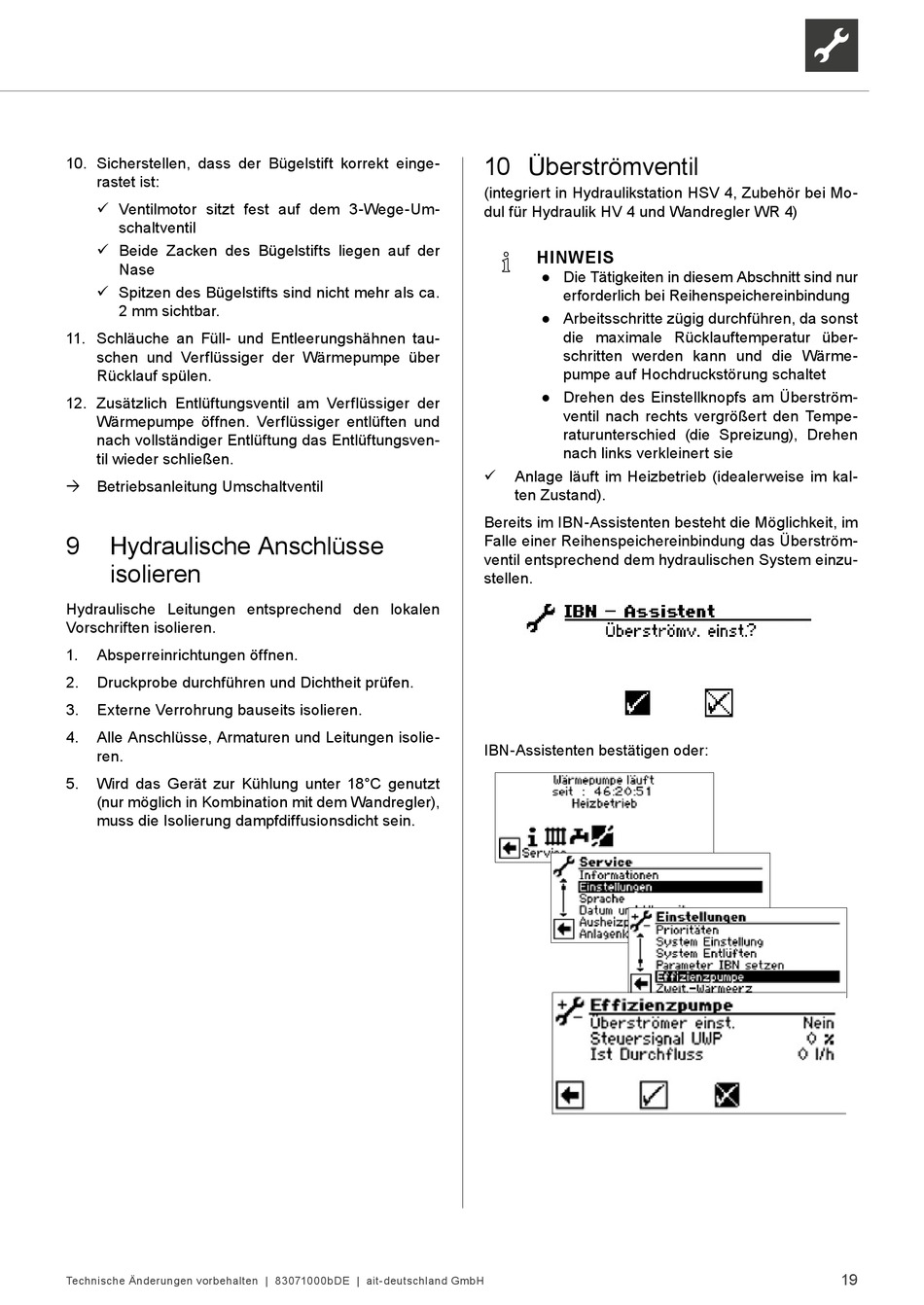

10. Sicherstellen, dass der Bügelstift korrekt einge-
rastet ist:
Ventilmotor sitzt fest auf dem 3-Wege-Um-
schaltventil
Beide Zacken des Bügelstifts liegen auf der
Nase
Spitzen des Bügelstifts sind nicht mehr als ca.
2 mm sichtbar.
11. Schläuche an Füll- und Entleerungshähnen tau-
schen und Verflüssiger der Wärmepumpe über
Rücklauf spülen.
12. Zusätzlich Entlüftungsventil am Verflüssiger der
Wärmepumpe öffnen. Verflüssiger entlüften und
nach vollständiger Entlüftung das Entlüftungsven-
til wieder schließen.
Betriebsanleitung Umschaltventil
9
Hydraulische Anschlüsse
isolieren
Hydraulische Leitungen entsprechend den lokalen
Vorschriften isolieren.
1.
Absperreinrichtungen öffnen.
2.
Druckprobe durchführen und Dichtheit prüfen.
3.
Externe Verrohrung bauseits isolieren.
4.
Alle Anschlüsse, Armaturen und Leitungen isolie-
ren.
5.
Wird das Gerät zur Kühlung unter 18°C genutzt
(nur möglich in Kombination mit dem Wandregler),
muss die Isolierung dampfdiffusionsdicht sein.
Technische Änderungen vorbehalten | 83071000bDE | ait-deutschland GmbH
10 Überströmventil
(integriert in Hydraulikstation HSV 4, Zubehör bei Mo-
dul für Hydraulik HV 4 und Wandregler WR 4)
HINWEIS
● Die Tätigkeiten in diesem Abschnitt sind nur
erforderlich bei Reihenspeichereinbindung
● Arbeitsschritte zügig durchführen, da sonst
die maximale Rücklauftemperatur über-
schritten werden kann und die Wärme-
pumpe auf Hochdruckstörung schaltet
● Drehen des Einstellknopfs am Überström-
ventil nach rechts vergrößert den Tempe-
raturunterschied (die Spreizung), Drehen
nach links verkleinert sie
Anlage läuft im Heizbetrieb (idealerweise im kal-
ten Zustand).
Bereits im IBN-Assistenten besteht die Möglichkeit, im
Falle einer Reihenspeichereinbindung das Überström-
ventil entsprechend dem hydraulischen System einzu-
stellen.
IBN-Assistenten bestätigen oder:
19
