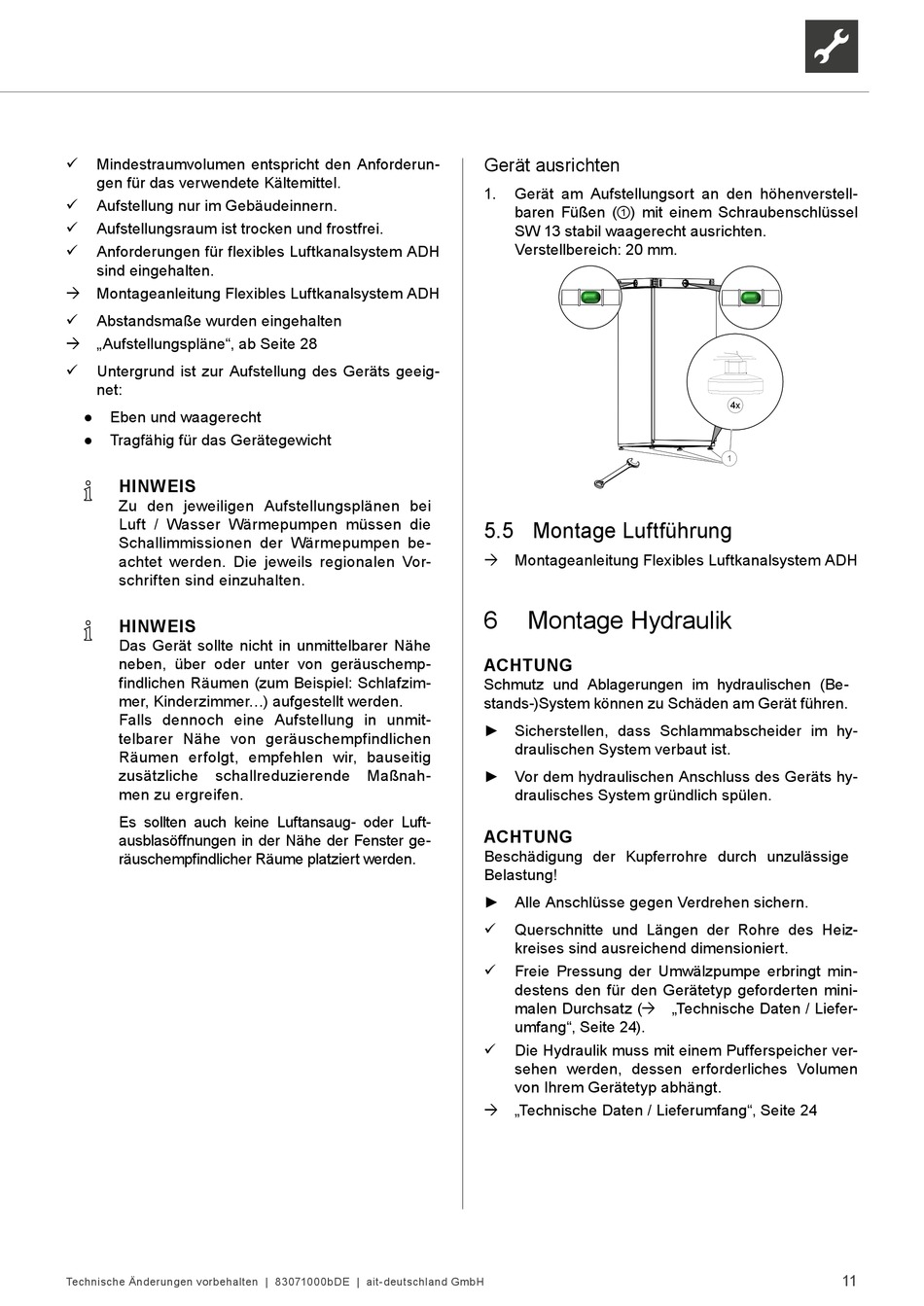

Mindestraumvolumen entspricht den Anforderun-
gen für das verwendete Kältemittel.
Aufstellung nur im Gebäudeinnern.
Aufstellungsraum ist trocken und frostfrei.
Anforderungen für flexibles Luftkanalsystem ADH
sind eingehalten.
Montageanleitung Flexibles Luftkanalsystem ADH
Abstandsmaße wurden eingehalten
„Aufstellungspläne", ab Seite 28
Untergrund ist zur Aufstellung des Geräts geeig-
net:
●
Eben und waagerecht
●
Tragfähig für das Gerätegewicht
HINWEIS
Zu den jeweiligen Aufstellungsplänen bei
Luft / Wasser Wärmepumpen müssen die
Schallimmissionen der Wärmepumpen be-
achtet werden. Die jeweils regionalen Vor-
schriften sind einzuhalten.
HINWEIS
Das Gerät sollte nicht in unmittelbarer Nähe
neben, über oder unter von geräuschemp-
findlichen Räumen (zum Beispiel: Schlafzim-
mer, Kinderzimmer...) aufgestellt werden.
Falls dennoch eine Aufstellung in unmit-
telbarer Nähe von geräuschempfindlichen
Räumen erfolgt, empfehlen wir, bauseitig
zusätzliche
schallreduzierende
men zu ergreifen.
Es sollten auch keine Luftansaug- oder Luft-
ausblasöffnungen in der Nähe der Fenster ge-
räuschempfindlicher Räume platziert werden.
Technische Änderungen vorbehalten | 83071000bDE | ait-deutschland GmbH
Gerät ausrichten
1.
Gerät am Aufstellungsort an den höhenverstell-
baren Füßen (①) mit einem Schraubenschlüssel
SW 13 stabil waagerecht ausrichten.
Verstellbereich: 20 mm.
5.5 Montage Luftführung
Montageanleitung Flexibles Luftkanalsystem ADH
6
Montage Hydraulik
ACHTUNG
Schmutz und Ablagerungen im hydraulischen (Be-
stands-)System können zu Schäden am Gerät führen.
► Sicherstellen, dass Schlammabscheider im hy-
draulischen System verbaut ist.
Maßnah-
► Vor dem hydraulischen Anschluss des Geräts hy-
draulisches System gründlich spülen.
ACHTUNG
Beschädigung der Kupferrohre durch unzulässige
Belastung!
► Alle Anschlüsse gegen Verdrehen sichern.
Querschnitte und Längen der Rohre des Heiz-
kreises sind ausreichend dimensioniert.
Freie Pressung der Umwälzpumpe erbringt min-
destens den für den Gerätetyp geforderten mini-
malen Durchsatz ( „Technische Daten / Liefer-
umfang", Seite 24).
Die Hydraulik muss mit einem Pufferspeicher ver-
sehen werden, dessen erforderliches Volumen
von Ihrem Gerätetyp abhängt.
„Technische Daten / Lieferumfang", Seite 24
4x
1
11
