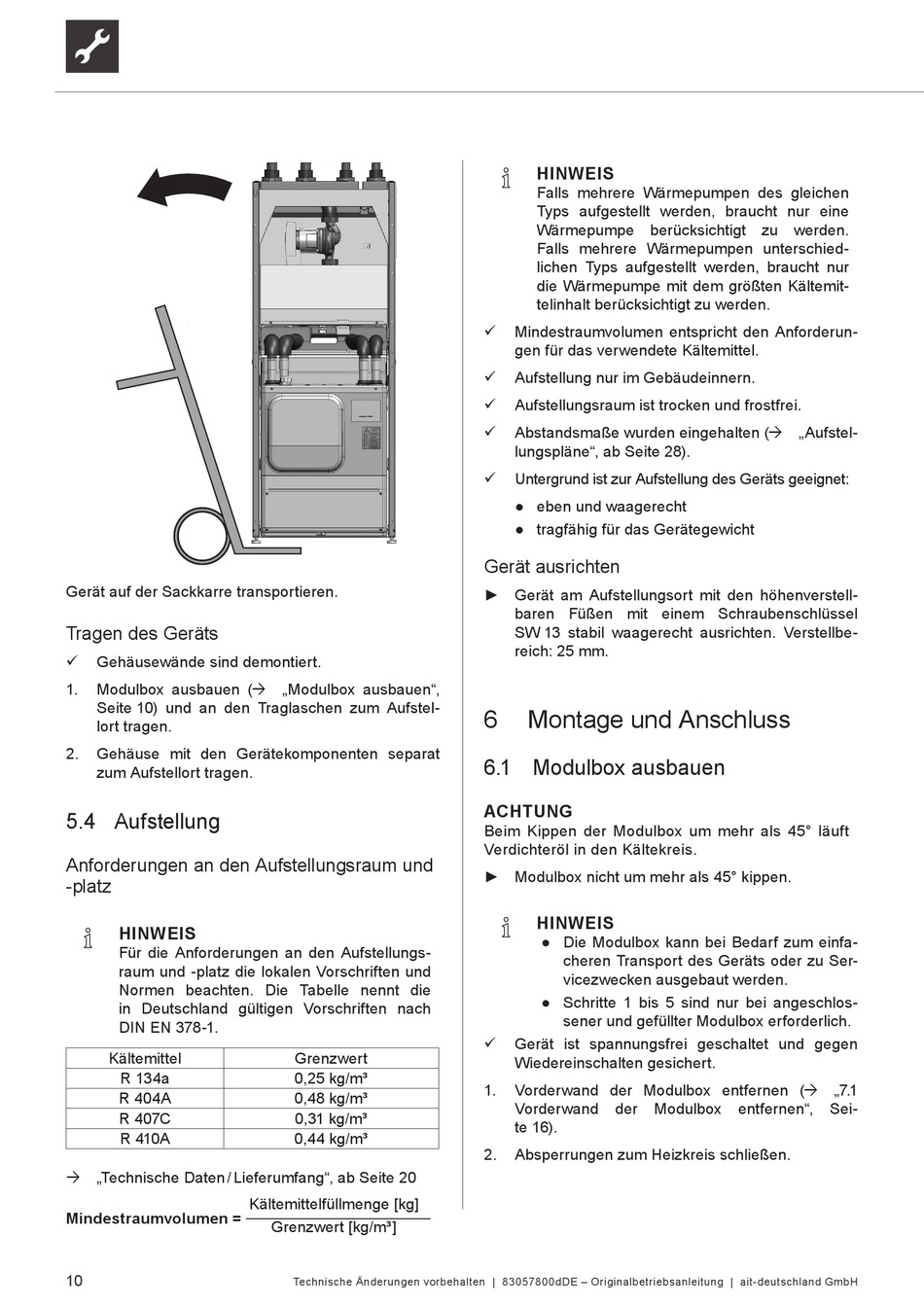

Gerät auf der Sackkarre transportieren.
Tragen des Geräts
Gehäusewände sind demontiert.

1. Modulbox ausbauen ( „Modulbox ausbauen",
Seite 10) und an den Traglaschen zum Aufstel-
lort tragen.
2. Gehäuse mit den Gerätekomponenten separat
zum Aufstellort tragen.

5.4 Aufstellung

Anforderungen an den Aufstellungsraum und
-platz
HINWEIS
Für die Anforderungen an den Aufstellungs-
raum und -platz die lokalen Vorschriften und
Normen beachten. Die Tabelle nennt die
in Deutschland gültigen Vorschriften nach
DIN EN 378-1.
Kältemittel
R 134a
R 404A
R 407C
R 410A
 „Technische Daten / Lieferumfang", ab Seite 20
Mindestraumvolumen =
10
Grenzwert
0,25 kg/m³
0,48 kg/m³
0,31 kg/m³
0,44 kg/m³
Kältemittelfüllmenge [kg]
Grenzwert [kg/m³]
Technische Änderungen vorbehalten | 83057800dDE – Originalbetriebsanleitung | ait-deutschland GmbH
HINWEIS
Falls mehrere Wärmepumpen des gleichen
Typs aufgestellt werden, braucht nur eine
Wärmepumpe berücksichtigt zu werden.
Falls mehrere Wärmepumpen unterschied-
lichen Typs aufgestellt werden, braucht nur
die Wärmepumpe mit dem größten Kältemit-
telinhalt berücksichtigt zu werden.
Mindestraumvolumen entspricht den Anforderun-

gen für das verwendete Kältemittel.
Aufstellung nur im Gebäudeinnern.

Aufstellungsraum ist trocken und frostfrei.

Abstandsmaße wurden eingehalten ( „Aufstel-

lungspläne", ab Seite 28).
Untergrund ist zur Aufstellung des Geräts geeignet:

● eben und waagerecht
● tragfähig für das Gerätegewicht
Gerät ausrichten
► Gerät am Aufstellungsort mit den höhenverstell-
baren Füßen mit einem Schraubenschlüssel
SW 13 stabil waagerecht ausrichten. Verstellbe-
reich: 25 mm.
6

Montage und Anschluss

6.1 Modulbox ausbauen

ACHTUNG
Beim Kippen der Modulbox um mehr als 45° läuft
Verdichteröl in den Kältekreis.
► Modulbox nicht um mehr als 45° kippen.
HINWEIS
● Die Modulbox kann bei Bedarf zum einfa-
cheren Transport des Geräts oder zu Ser-
vicezwecken ausgebaut werden.
● Schritte 1 bis 5 sind nur bei angeschlos-
sener und gefüllter Modulbox erforderlich.
Gerät ist spannungsfrei geschaltet und gegen

Wiedereinschalten gesichert.
1. Vorderwand der Modulbox entfernen ( „7.1
Vorderwand der Modulbox
te 16).
2. Absperrungen zum Heizkreis schließen.
entfernen", Sei-
