Cablaggio del P3 Top Class
9
3
2
4
5
6
7
10
Informazione
Se la catena di misura non ha alcun altro collegamento alla massa, terra o rete, il suo
potenziale di zero può essere connesso alla massa del trasduttore, saldando un cavetto
morbido isolato dallo schermo del cavo al polo Y della presa volante HK6S.
Informazione
Per aprire la presa volante HK6S, allentare la vite di fissaggio (AC 14) della boccola (AC 15)
e sfilare l'inserto della presa con cavo dalla boccola, tirandola indietro.
Poi si può spingere in avanti il cavo attraverso l'anello di tenuta, facendolo passare nella la
boccola distanziatrice, fino ad accedere ai contatti ed allo schermo del cavo.
Importante
Per smontare la presa volante, non tirare l'inserto bianco della presa.
P3

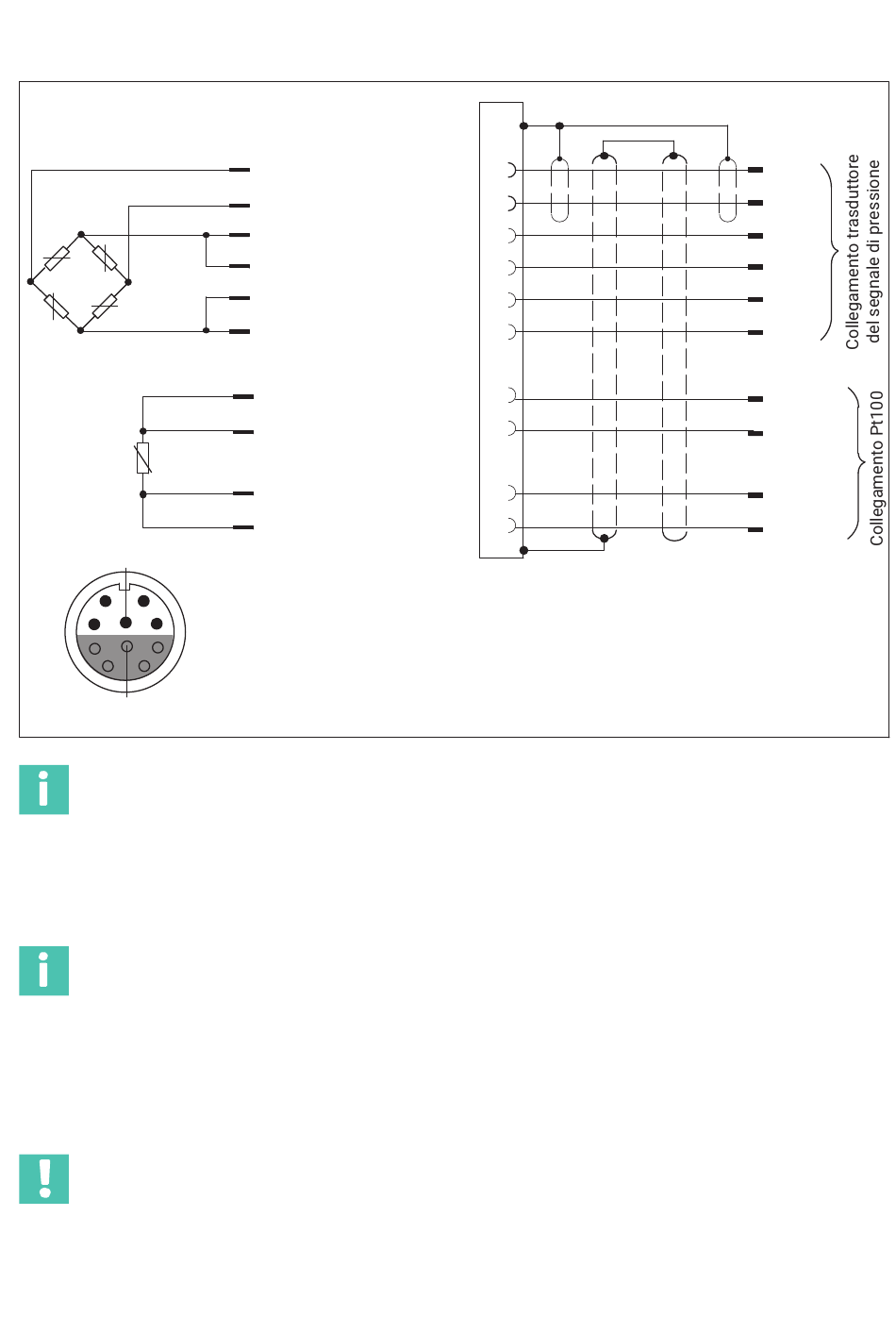

COLLEGAMENTO ELETTRICO
Segnale di misura (+)
Segnale di misura (-)
Tensione alimentazione
ponte (+)
Linea sensore (+)
Tensione alimentazione
ponte (-)
Linea sensore (-)
Linea sensore
Tensione di alimentazione
Linea sensore
Tensione di alimentazione
1
Presa Lemo FFA.2E.310.CLAC65
8
Vista: Trasduttore di pressione
1
4
3
6
2
7
9
8
10
5
bianco
rosso
blu
verde
nero
grigio
arancione
giallo
violetto
marrone
