Inhaltsverzeichnis
Werbung
1
Anzeige des aktuellen
Gerätestatus
2
Hauptbetriebsparameter (Start-
seite)
3
Gerätekonfiguration (Uhrzeit
und Netzwerkeinstellungen)
Startbildschirm
A67-0147-00.BKde-0
01-00
4
Software-Update
5
Geräte-Identifikation (nur
Anzeige)
Das System ist betriebsbereit: Es befindet sich im Modus
"Idle" und der Startbildschirm wird angezeigt.
Die Systemsteuerung gleicht die eingestellte Systemkonfigu-
ration mit den tatsächlich verbundenen Modulen ab. Stim-
men beide Angaben überein, wird der Startbildschirm ange-
zeigt.
Weicht die eingestellte Systemkonfiguration ("Expected confi-
guration") von der automatisch erkannten Systemkonfigura-
tion ("Detected configuration") ab, wird erneut der Eingabe-
bildschirm "System configuration" angezeigt und eine Mel-
dung ausgegeben. Seitenleiste (7) drücken, um die Meldun-
gen einzublenden.
2021-08-17
6
Untermenü
7
Seitenleiste (Alarm-, Warn- und
Ereignismeldungen)
Bedienung

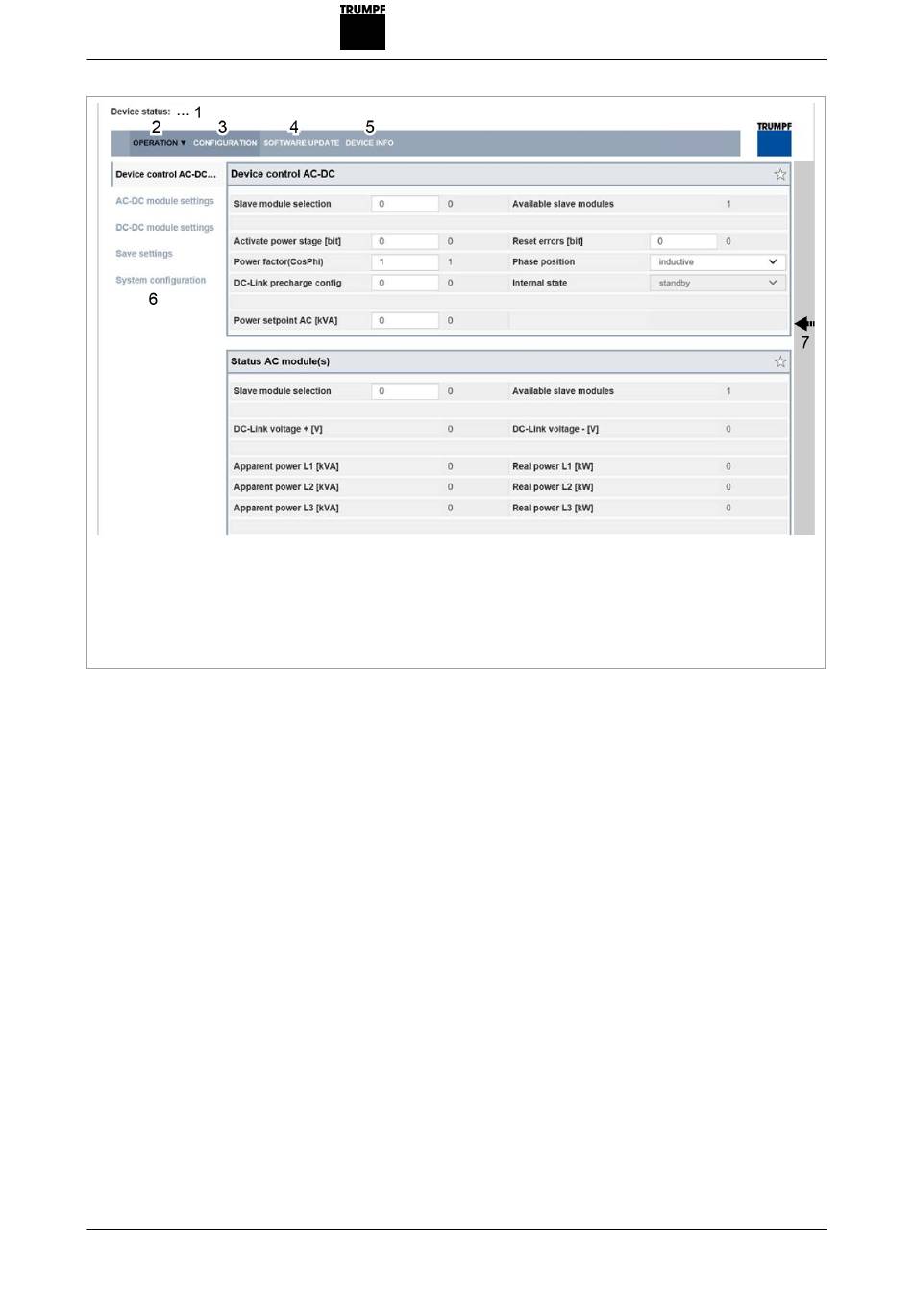

Fig. 44
69
Werbung
Inhaltsverzeichnis
