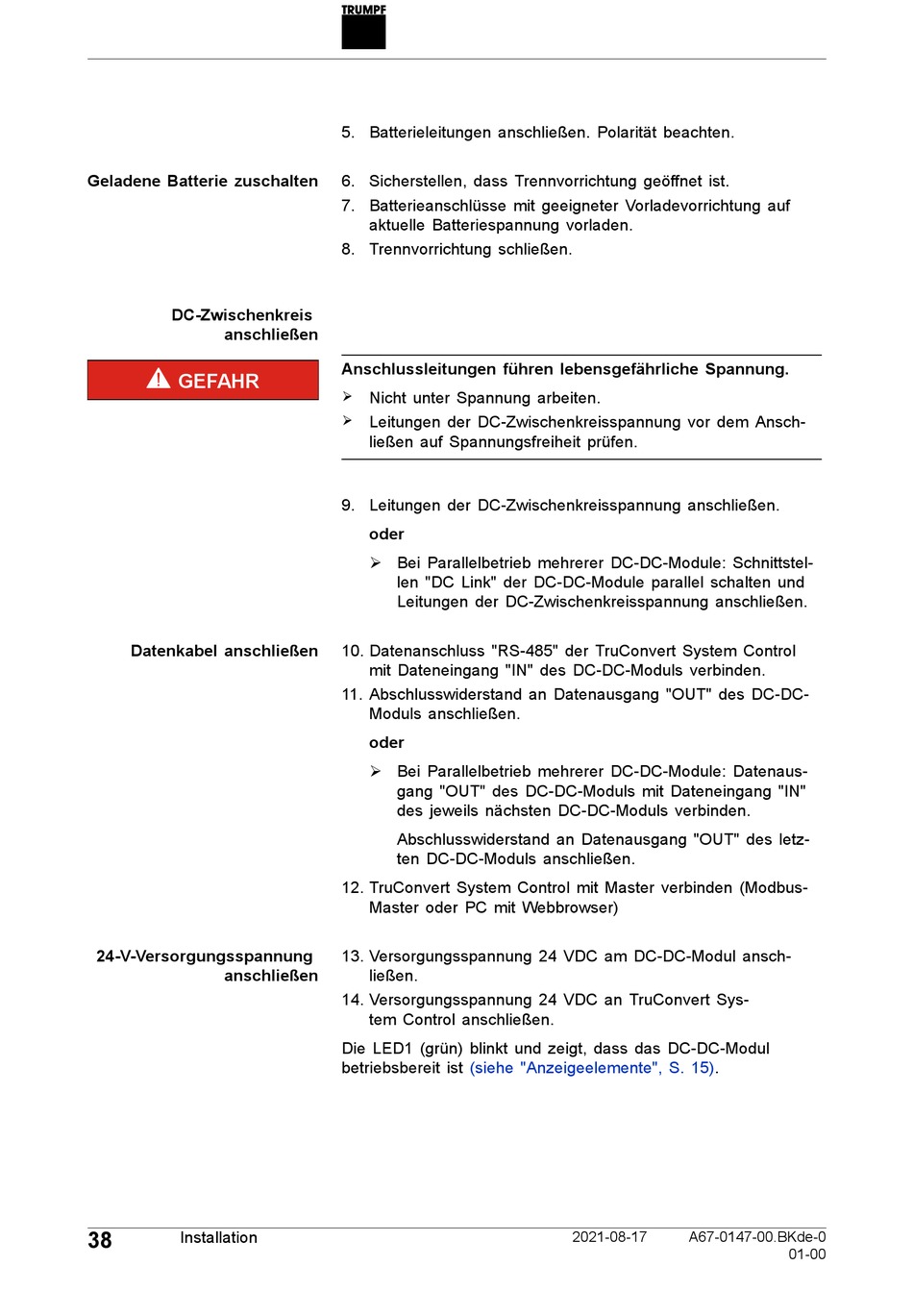

Geladene Batterie zuschalten
DC-Zwischenkreis
anschließen
GEFAHR
Datenkabel anschließen
24-V-Versorgungsspannung
anschließen
38
Installation
5. Batterieleitungen anschließen. Polarität beachten.
6. Sicherstellen, dass Trennvorrichtung geöffnet ist.
7. Batterieanschlüsse mit geeigneter Vorladevorrichtung auf
aktuelle Batteriespannung vorladen.
8. Trennvorrichtung schließen.
Anschlussleitungen führen lebensgefährliche Spannung.
Ø
Nicht unter Spannung arbeiten.
Ø
Leitungen der DC-Zwischenkreisspannung vor dem Ansch-
ließen auf Spannungsfreiheit prüfen.
9. Leitungen der DC-Zwischenkreisspannung anschließen.
oder
Ø Bei Parallelbetrieb mehrerer DC-DC-Module: Schnittstel-
len "DC Link" der DC-DC-Module parallel schalten und
Leitungen der DC-Zwischenkreisspannung anschließen.
10. Datenanschluss "RS-485" der TruConvert System Control
mit Dateneingang "IN" des DC-DC-Moduls verbinden.
11. Abschlusswiderstand an Datenausgang "OUT" des DC-DC-
Moduls anschließen.
oder
Ø Bei Parallelbetrieb mehrerer DC-DC-Module: Datenaus-
gang "OUT" des DC-DC-Moduls mit Dateneingang "IN"
des jeweils nächsten DC-DC-Moduls verbinden.
Abschlusswiderstand an Datenausgang "OUT" des letz-
ten DC-DC-Moduls anschließen.
12. TruConvert System Control mit Master verbinden (Modbus-
Master oder PC mit Webbrowser)
13. Versorgungsspannung 24 VDC am DC-DC-Modul ansch-
ließen.
14. Versorgungsspannung 24 VDC an TruConvert Sys-
tem Control anschließen.
Die LED1 (grün) blinkt und zeigt, dass das DC-DC-Modul
betriebsbereit ist
(siehe "Anzeigeelemente", S.
15).
