ACHTUNG
Schutzleiter am DC-DC-
Modul anschließen
Schutzleiter an der
Systemsteuerung
anschließen
Batterie anschließen
ACHTUNG
A67-0147-00.BKde-0
01-00

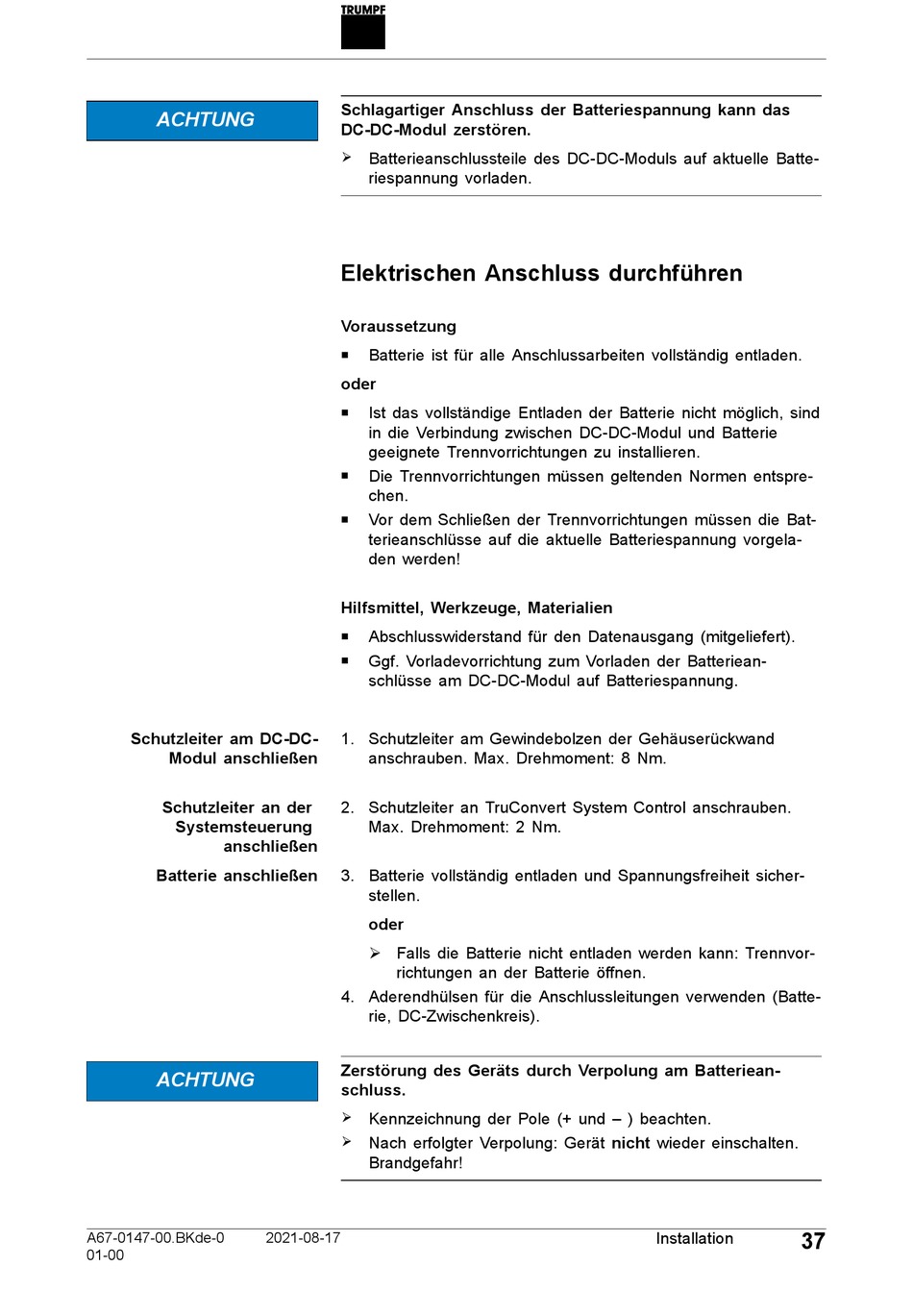

Schlagartiger Anschluss der Batteriespannung kann das
DC-DC-Modul zerstören.
Ø
Batterieanschlussteile des DC-DC-Moduls auf aktuelle Batte-
riespannung vorladen.
Elektrischen Anschluss durchführen
Voraussetzung
■
Batterie ist für alle Anschlussarbeiten vollständig entladen.
oder
■
Ist das vollständige Entladen der Batterie nicht möglich, sind
in die Verbindung zwischen DC-DC-Modul und Batterie
geeignete Trennvorrichtungen zu installieren.
■
Die Trennvorrichtungen müssen geltenden Normen entspre-
chen.
Vor dem Schließen der Trennvorrichtungen müssen die Bat-
■
terieanschlüsse auf die aktuelle Batteriespannung vorgela-
den werden!
Hilfsmittel, Werkzeuge, Materialien
■
Abschlusswiderstand für den Datenausgang (mitgeliefert).
■
Ggf. Vorladevorrichtung zum Vorladen der Batteriean-
schlüsse am DC-DC-Modul auf Batteriespannung.
1. Schutzleiter am Gewindebolzen der Gehäuserückwand
anschrauben. Max. Drehmoment: 8 Nm.
2. Schutzleiter an TruConvert System Control anschrauben.
Max. Drehmoment: 2 Nm.
3. Batterie vollständig entladen und Spannungsfreiheit sicher-
stellen.
oder
Ø Falls die Batterie nicht entladen werden kann: Trennvor-
richtungen an der Batterie öffnen.
4. Aderendhülsen für die Anschlussleitungen verwenden (Batte-
rie, DC-Zwischenkreis).
Zerstörung des Geräts durch Verpolung am Batteriean-
schluss.
Ø
Kennzeichnung der Pole (+ und – ) beachten.
Ø
Nach erfolgter Verpolung: Gerät nicht wieder einschalten.
Brandgefahr!
2021-08-17
37
Installation
