GEFAHR
GEFAHR
ACHTUNG
ACHTUNG
36
Installation

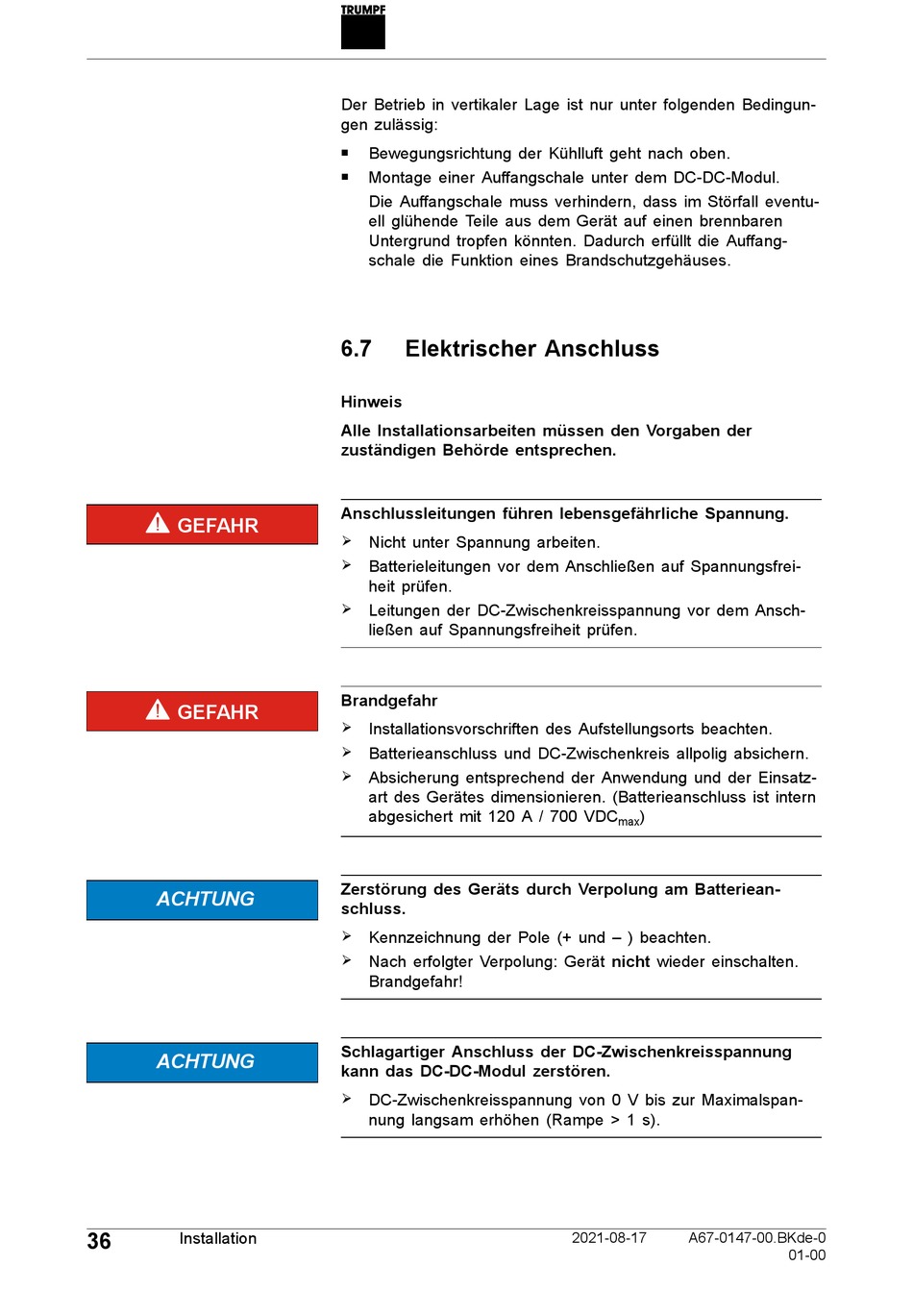

Der Betrieb in vertikaler Lage ist nur unter folgenden Bedingun-
gen zulässig:
■
Bewegungsrichtung der Kühlluft geht nach oben.
■
Montage einer Auffangschale unter dem DC-DC-Modul.
Die Auffangschale muss verhindern, dass im Störfall eventu-
ell glühende Teile aus dem Gerät auf einen brennbaren
Untergrund tropfen könnten. Dadurch erfüllt die Auffang-
schale die Funktion eines Brandschutzgehäuses.
6.7
Elektrischer Anschluss
Hinweis
Alle Installationsarbeiten müssen den Vorgaben der
zuständigen Behörde entsprechen.
Anschlussleitungen führen lebensgefährliche Spannung.
Ø
Nicht unter Spannung arbeiten.
Ø
Batterieleitungen vor dem Anschließen auf Spannungsfrei-
heit prüfen.
Ø
Leitungen der DC-Zwischenkreisspannung vor dem Ansch-
ließen auf Spannungsfreiheit prüfen.
Brandgefahr
Ø
Installationsvorschriften des Aufstellungsorts beachten.
Batterieanschluss und DC-Zwischenkreis allpolig absichern.
Ø
Ø
Absicherung entsprechend der Anwendung und der Einsatz-
art des Gerätes dimensionieren. (Batterieanschluss ist intern
abgesichert mit 120 A / 700 VDC
Zerstörung des Geräts durch Verpolung am Batteriean-
schluss.
Ø
Kennzeichnung der Pole (+ und – ) beachten.
Ø
Nach erfolgter Verpolung: Gerät nicht wieder einschalten.
Brandgefahr!
Schlagartiger Anschluss der DC-Zwischenkreisspannung
kann das DC-DC-Modul zerstören.
Ø
DC-Zwischenkreisspannung von 0 V bis zur Maximalspan-
nung langsam erhöhen (Rampe > 1 s).
)
max
2021-08-17
A67-0147-00.BKde-0
01-00
