A67-0147-00.BKde-0
01-00
4.2

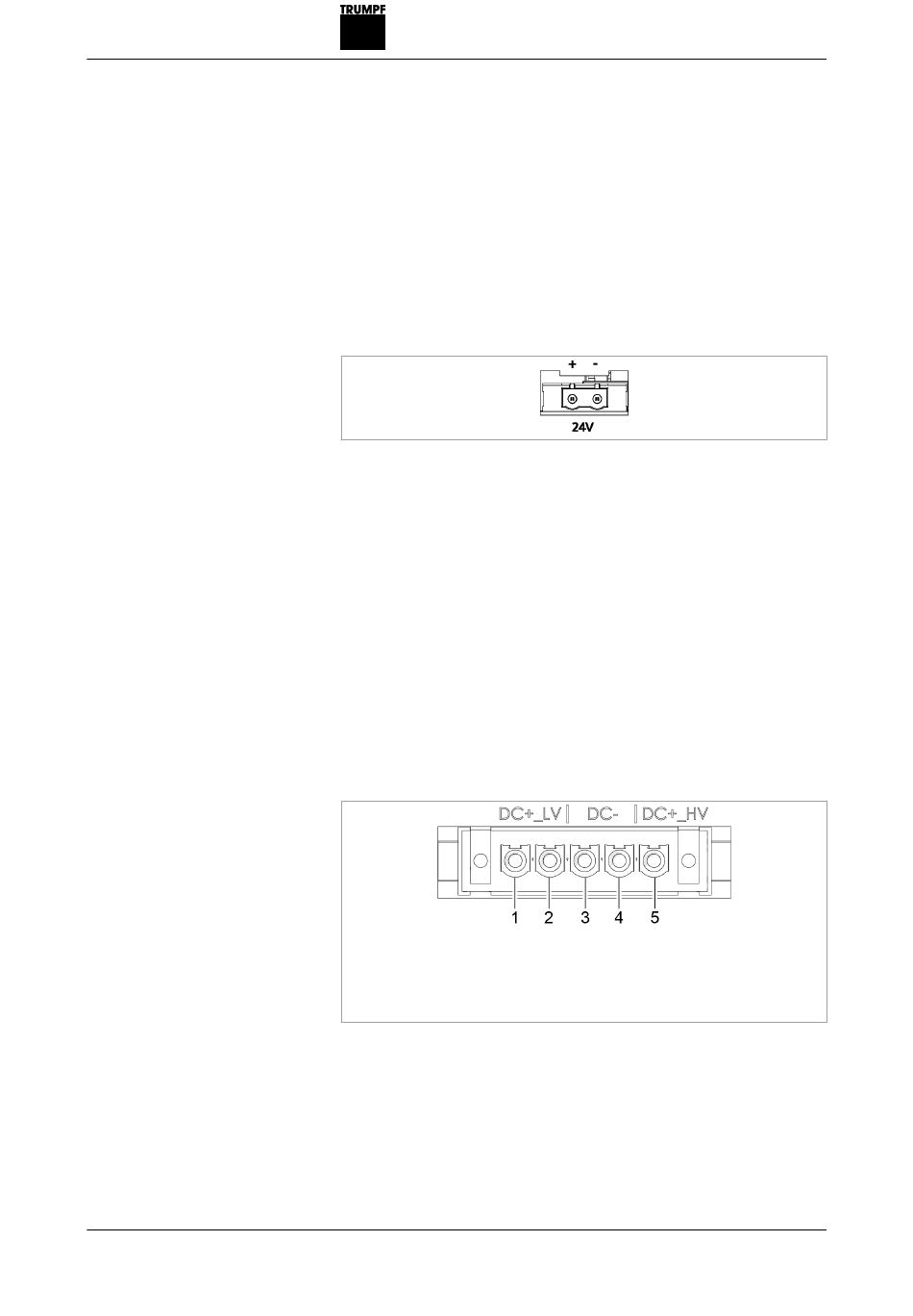

Versorgungsspannung 24 V DC
Hinweis
Der Minuspol der Versorgungsspannung ist im DC-DC-Modul
nicht mit PE verbunden.
Die Erdung des Anschlusses "-24V" muss kundenseitig,
möglichst nahe am Gerät, erfolgen.
Der Anschluss "-24V" muss kundenseitig, möglichst nahe am
Gerät, geerdet werden.
24-V-Versorgungsspannung (DC)
■
Am DC-DC-Modul: Phoenix Leiterplattensteckverbinder
■
Erforderliches Gegenstück: Verbinder 2-pol, 16A, GMSTB
2,5 HCV/ 2-ST-7,62-LR
■
max. 1,5 mm
Eine externe Absicherung muss kundenseitig erfolgen.
4.3
DC-Zwischenkreisanschluss und
Batterieanschluss
1,2 Batterieanschluss DC+_LV
3,4 Batterie- und DC-Zwischen-
kreisanschluss DC-
Batterieanschluss
■
Am DC-DC-Modul: Phoenix Leiterplattensteckverbinder
■
Erforderliches Gegenstück: Verbinder 5-polig, 76 A, 1000 V,
IPC 16/5-STF-10,16
2021-08-17
2
/ max. AWG 16
5
DC-Zwischenkreisanschluss DC
+_HV
Schnittstellen
Fig. 16
Fig. 17
25
