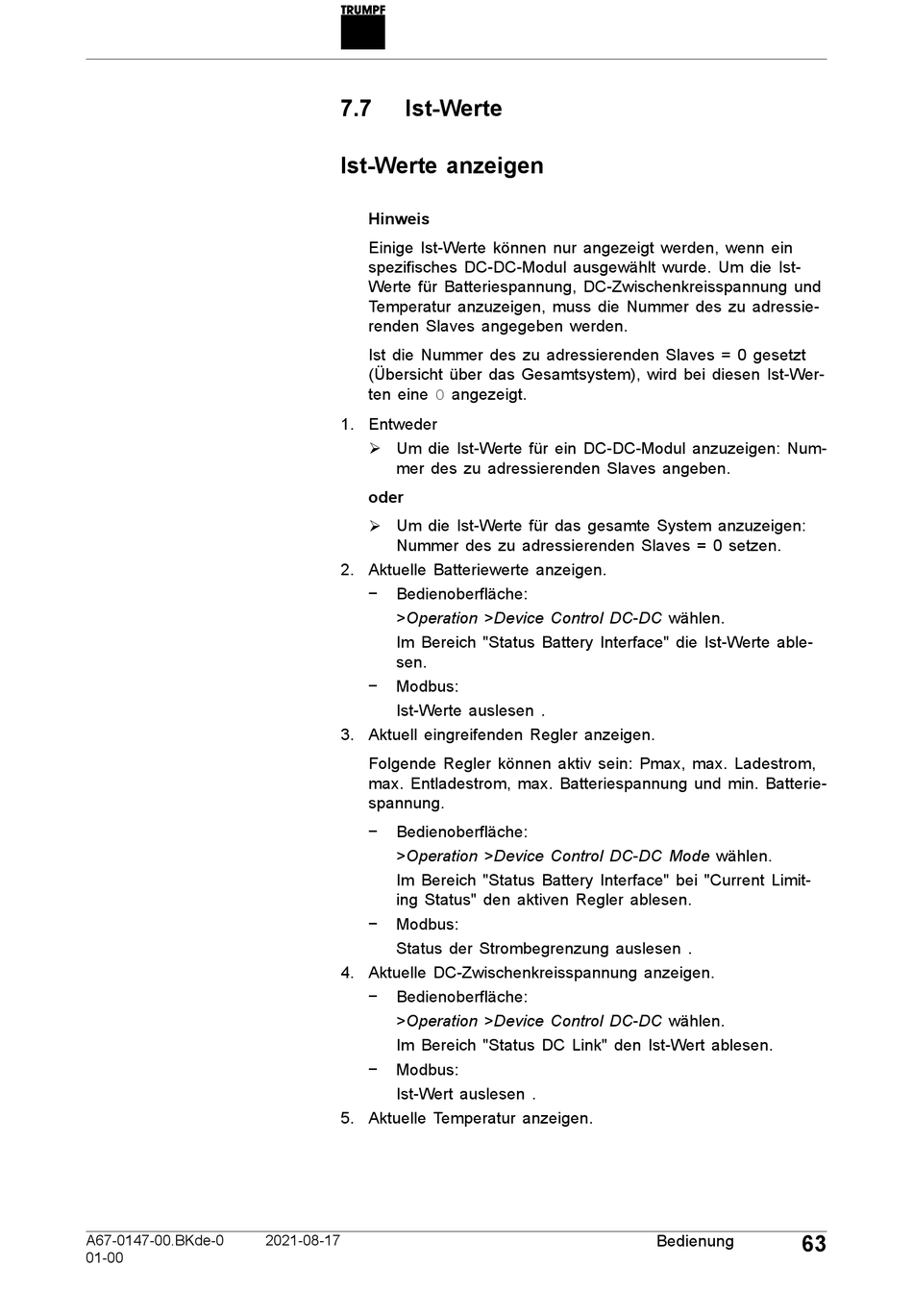

7.7
Ist-Werte
Ist-Werte anzeigen
Hinweis
Einige Ist-Werte können nur angezeigt werden, wenn ein
spezifisches DC-DC-Modul ausgewählt wurde. Um die Ist-
Werte für Batteriespannung, DC-Zwischenkreisspannung und
Temperatur anzuzeigen, muss die Nummer des zu adressie-
renden Slaves angegeben werden.
Ist die Nummer des zu adressierenden Slaves = 0 gesetzt
(Übersicht über das Gesamtsystem), wird bei diesen Ist-Wer-
ten eine 0 angezeigt.
1. Entweder
Ø Um die Ist-Werte für ein DC-DC-Modul anzuzeigen: Num-
mer des zu adressierenden Slaves angeben.
oder
Ø Um die Ist-Werte für das gesamte System anzuzeigen:
Nummer des zu adressierenden Slaves = 0 setzen.
2. Aktuelle Batteriewerte anzeigen.
−
Bedienoberfläche:
>Operation >Device Control DC-DC wählen.
Im Bereich "Status Battery Interface" die Ist-Werte able-
sen.
−
Modbus:
Ist-Werte auslesen .
3. Aktuell eingreifenden Regler anzeigen.
Folgende Regler können aktiv sein: Pmax, max. Ladestrom,
max. Entladestrom, max. Batteriespannung und min. Batterie-
spannung.
−
Bedienoberfläche:
>Operation >Device Control DC-DC Mode wählen.
Im Bereich "Status Battery Interface" bei "Current Limit-
ing Status" den aktiven Regler ablesen.
−
Modbus:
Status der Strombegrenzung auslesen .
4. Aktuelle DC-Zwischenkreisspannung anzeigen.
−
Bedienoberfläche:
>Operation >Device Control DC-DC wählen.
Im Bereich "Status DC Link" den Ist-Wert ablesen.
−
Modbus:
Ist-Wert auslesen .
5. Aktuelle Temperatur anzeigen.
