Ansicht
Anschluss
Kabelanforderung
TruConvert System Control
Ansicht
A67-0147-00.BKde-0
01-00
4.4

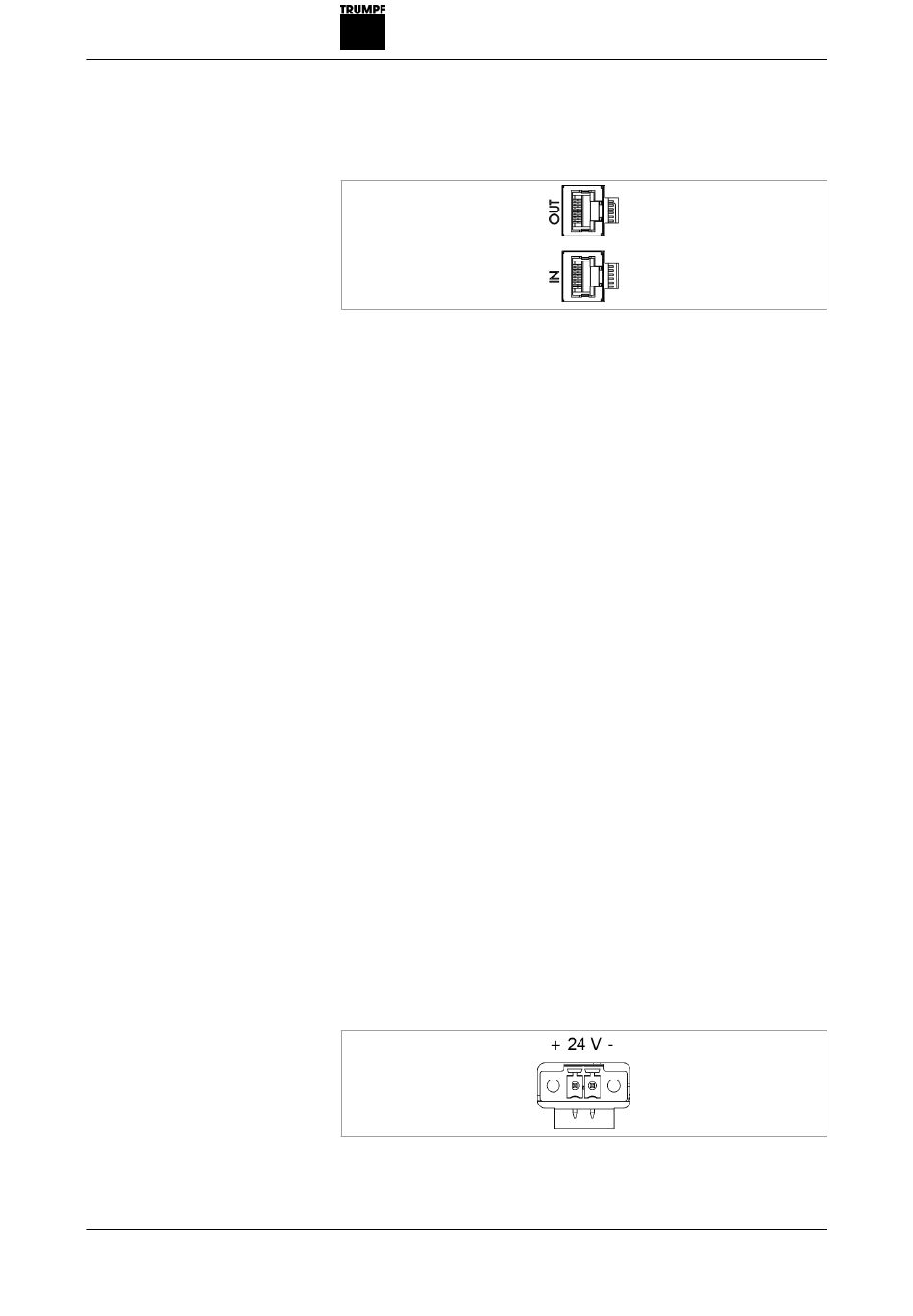

Dateneingang/Datenausgang RS-485

(IN/OUT)
Datenanschlüsse IN/OUT
■ RJ-45 Stecker
■ Twisted-Pair-Patchkabel entsprechend Standard TIA/
EIA-568A/B
■ CAT 5 oder höher
■ Max. Länge: 30 m
Hinweis
Die Gesamtlänge des Datenkabels darf vom PC bis zur letzten
Systemsteuerung 30 m nicht überschreiten.
4.5 Schnittstellen an der
Systemsteuerung
Diese Schnittstellen befinden sich an der Systemsteuerung Tru-
Convert System Control.

24-V-Versorgungsspannung (DC)

Hinweis
Der Minuspol der Versorgungsspannung ist in der TruConvert
System Control nicht mit PE verbunden. Die Erdung muss kun-
denseitig, möglichst nahe am Gehäuse, erfolgen.
24-V-Versorgungsspannung (DC)
2021-08-17
Fig. 19
Fig. 20
27
Schnittstellen
