Kabelanforderung
Interne Absicherung
Trennvorrichtungen
Anschlussarten
26
Schnittstellen
Min. Querschnitt nach örtlichen Vorschriften auswählen.
Empfehlung:
■
Position 1 bis 4: 6 mm
■
Position 5:
−
2
2 x 6 mm
oder 2 x AWG 9
−
2
oder: 10 mm
oder AWG 7
■
Isolation mit ausreichender Spannungsfestigkeit wählen.
Hinweis
Um die Induktivität möglichst gering zu halten sollten Kabel ver-
drillt werden.
125 A an DC+_LV.
In die Verbindung zwischen DC-DC-Modul und Batterie müssen
kundenseitig geeignete Trennvorrichtungen installiert werden.
Die Trennvorrichtungen müssen geltenden Normen entsprechen.
■

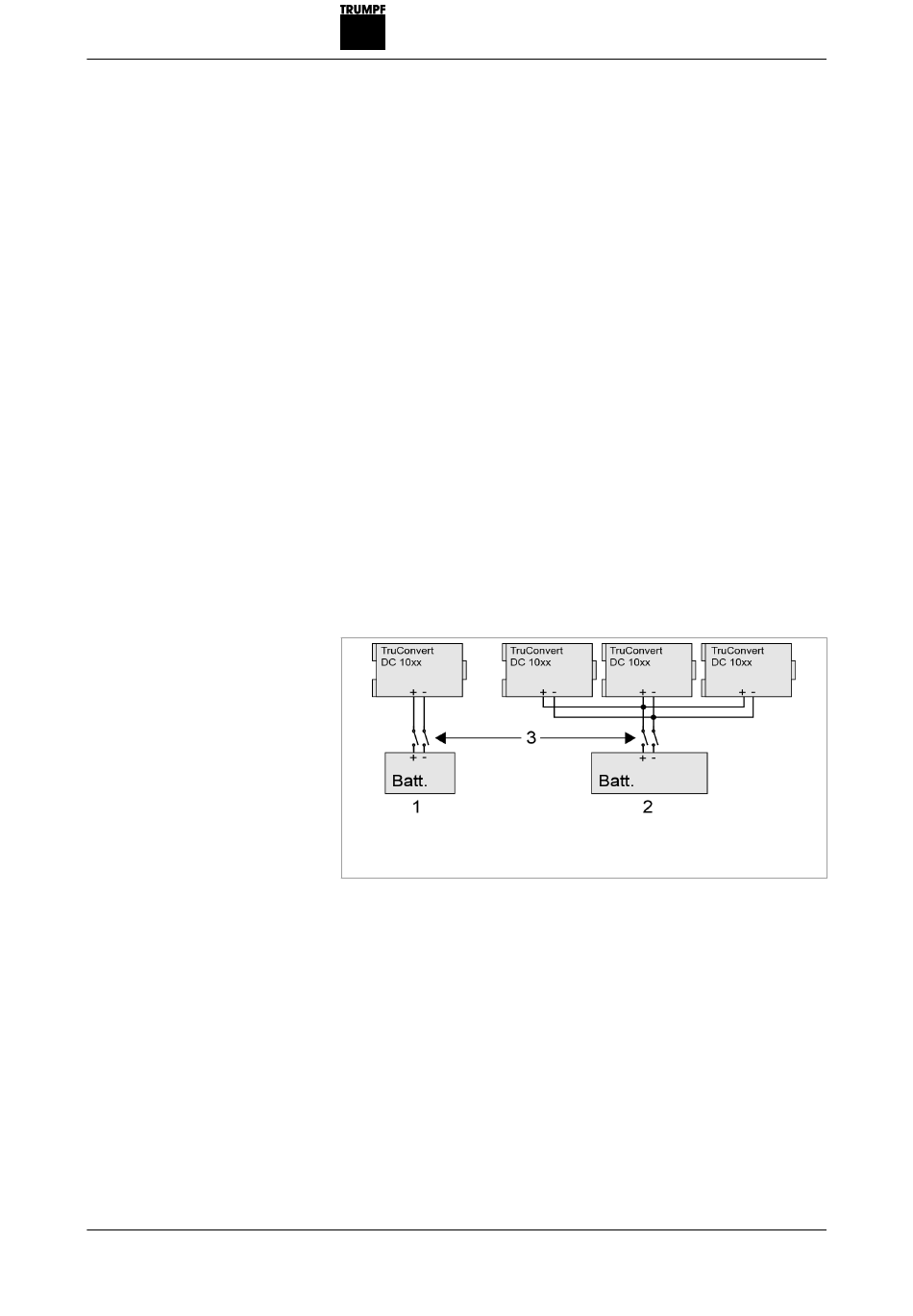

Einzelverbindung.
■
Parallelverbindung (bis zu 16 DC-DC-Module).
1
Einzelverbindung
2
Parallelverbindung
Anschlussarten der Batterie
2
oder AWG 9
3
Trennvorrichtungen
2021-08-17
A67-0147-00.BKde-0
Fig. 18
01-00
