Gehtürtaster Klemme - 7/8
Impuls über Gehtürtaster (oder Funk falls programmiert) öffnet das Tor die im Menü Pd eingestellte
Gehtüröffnungszeit.
Wenn Automatikbetrieb gewählt wurde fährt das Tor anschließend nach der eingestellten Pausezeit (Menü tP)
wieder zu. Ist Impulsbetrieb gewählt so ist ein neuerlicher Schließbefehl nötig.
Blinklichtausgang - Klemme 11/12
Klemme 11/12: Blinklichtausgang 24V max.10W
Funktion:
blinkt schnell beim Öffnen, langsam beim Schließen
und im Automatikbetrieb leuchtet die Blinklampe während
der Pausezeit.
Eingang Endschalter ZU und Endschalter AUF
Klemme 5/8:
Endschalter ZU
Klemme 6/8
Endschalter AUF
(5=Braun, 6=Schwarz, 8=Weiss gültig bei Rechtseinbau)
M2
1
2
3
4
5

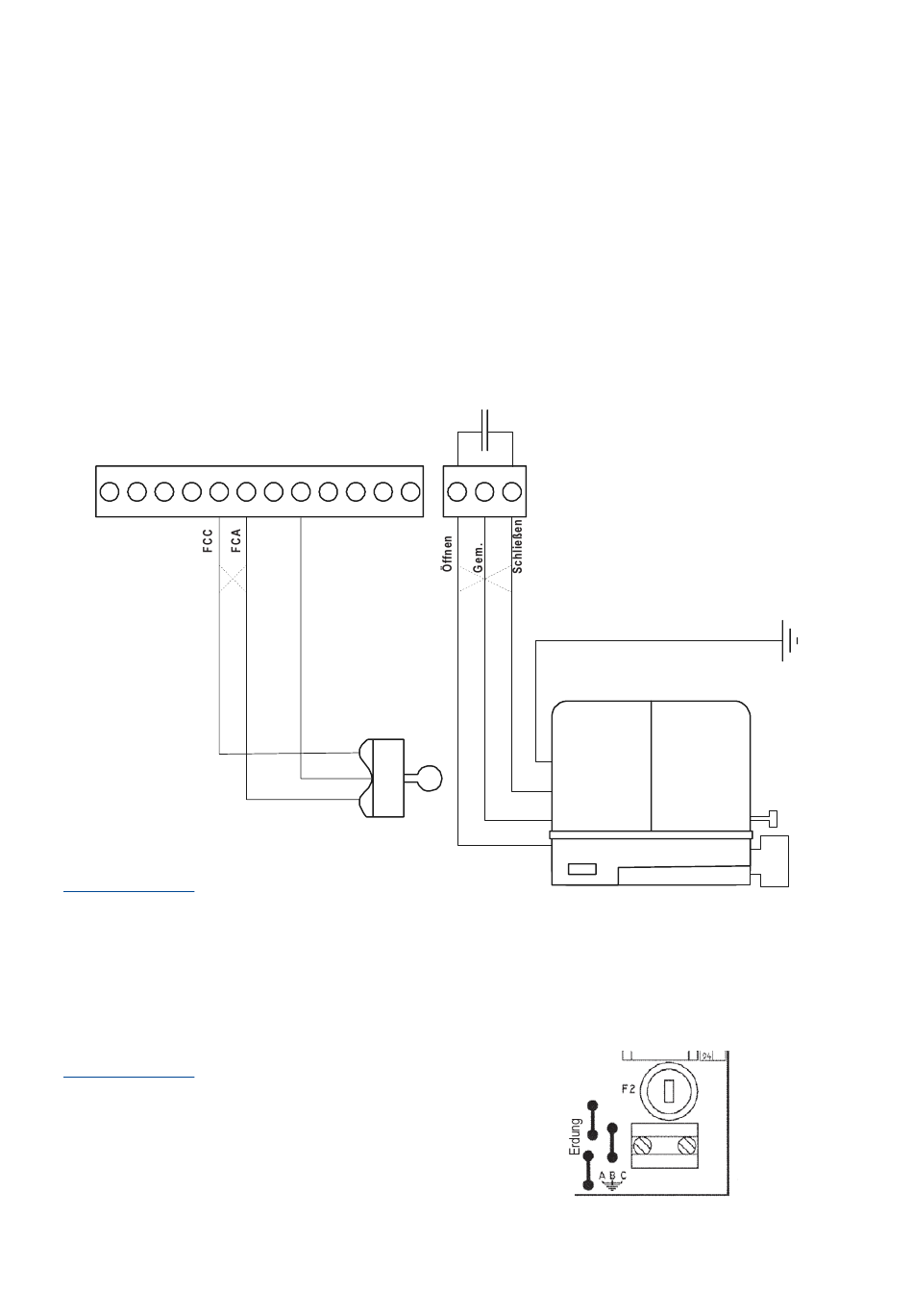

KLEMMLEISTE M3
Klemme 13-15: Ausgang Motor (13=Braun - 14=Blau - 15=Schwarz gültig bei Rechtseinbau)
Kondensator zwischen Klemme 13/15.
Standardmäßig wird der Antrieb für Rechtseinbau (Tor öffnet nach rechts von innengesehen)
ausgeliefert.
Für Linkseinbau müssen Endschalter- und Motorkabel ausgekreuzt werden (Klemme 5 mit 6
und Klemme 13 mit 15)
KLEMMLEISTE M4
Klemme 19/20: Eingang Nelzversorgung 230 V AC 50 Hz.
Erdungsanschluß am Print.
6
7
8
9
10 11 12
Endschalter
Motorkondensator
M3
13
14
15
11
49001206
Antrieb
M4
19
20
20
L
N
230V AC
