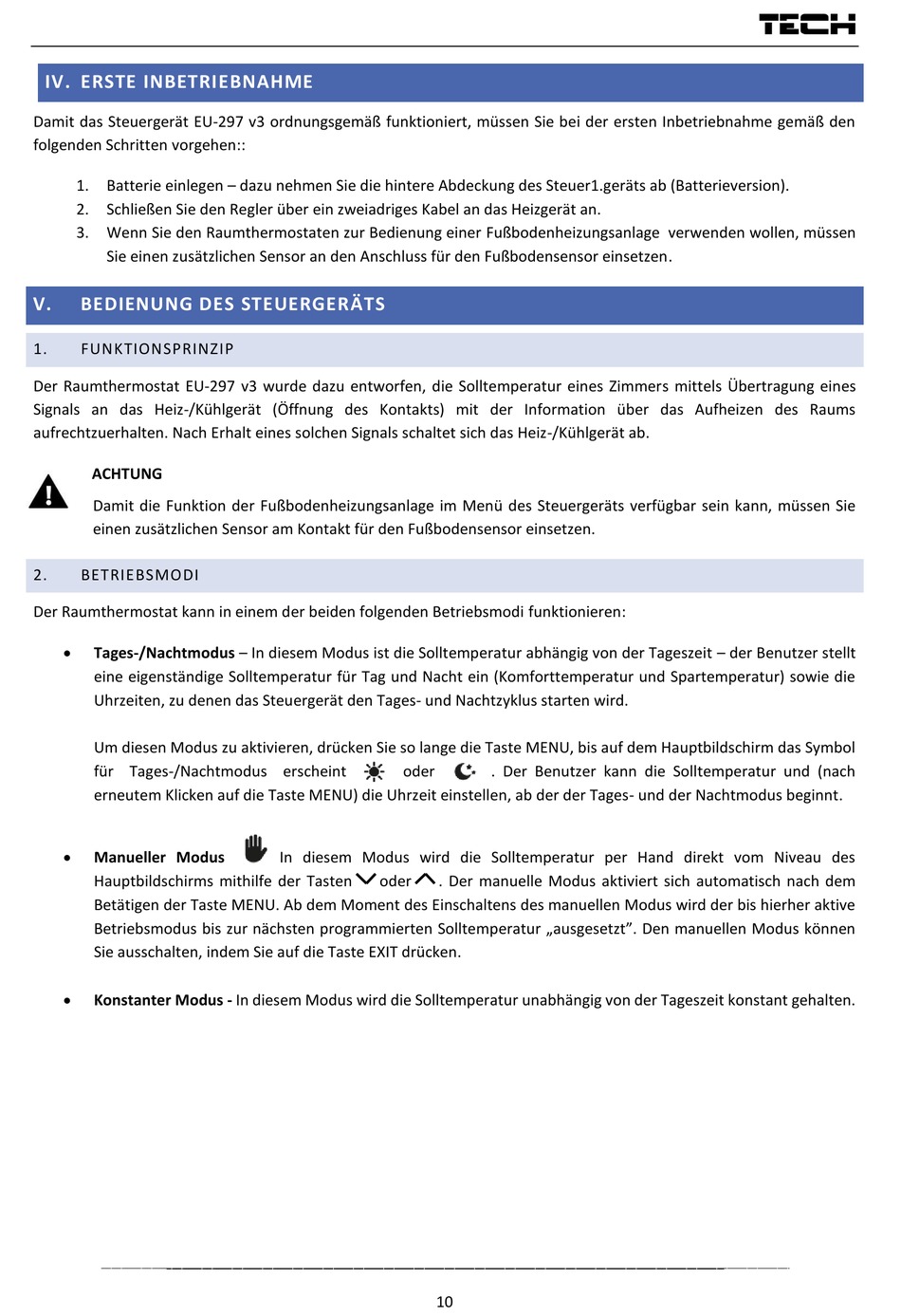

IV. ERSTE INBETRIEBNAHME
Damit das Steuergerät EU-297 v3 ordnungsgemäß funktioniert, müssen Sie bei der ersten Inbetriebnahme gemäß den
folgenden Schritten vorgehen::
1. Batterie einlegen – dazu nehmen Sie die hintere Abdeckung des Steuer1.geräts ab (Batterieversion).
2. Schließen Sie den Regler über ein zweiadriges Kabel an das Heizgerät an.
3. Wenn Sie den Raumthermostaten zur Bedienung einer Fußbodenheizungsanlage verwenden wollen, müssen
Sie einen zusätzlichen Sensor an den Anschluss für den Fußbodensensor einsetzen.
V.
BEDIENUNG DES STEUERGERÄTS
1.
FUNKTIONSPRINZIP
Der Raumthermostat EU-297 v3 wurde dazu entworfen, die Solltemperatur eines Zimmers mittels Übertragung eines
Signals an das Heiz-/Kühlgerät (Öffnung des Kontakts) mit der Information über das Aufheizen des Raums
aufrechtzuerhalten. Nach Erhalt eines solchen Signals schaltet sich das Heiz-/Kühlgerät ab.
ACHTUNG
Damit die Funktion der Fußbodenheizungsanlage im Menü des Steuergeräts verfügbar sein kann, müssen Sie
einen zusätzlichen Sensor am Kontakt für den Fußbodensensor einsetzen.
2.
BETRIEBSMODI
Der Raumthermostat kann in einem der beiden folgenden Betriebsmodi funktionieren:
•
Tages-/Nachtmodus – In diesem Modus ist die Solltemperatur abhängig von der Tageszeit – der Benutzer stellt
eine eigenständige Solltemperatur für Tag und Nacht ein (Komforttemperatur und Spartemperatur) sowie die
Uhrzeiten, zu denen das Steuergerät den Tages- und Nachtzyklus starten wird.
Um diesen Modus zu aktivieren, drücken Sie so lange die Taste MENU, bis auf dem Hauptbildschirm das Symbol
für Tages-/Nachtmodus erscheint
erneutem Klicken auf die Taste MENU) die Uhrzeit einstellen, ab der der Tages- und der Nachtmodus beginnt.
•
Manueller Modus
Hauptbildschirms mithilfe der Tasten
Betätigen der Taste MENU. Ab dem Moment des Einschaltens des manuellen Modus wird der bis hierher aktive
Betriebsmodus bis zur nächsten programmierten Solltemperatur „ausgesetzt". Den manuellen Modus können
Sie ausschalten, indem Sie auf die Taste EXIT drücken.
•
Konstanter Modus - In diesem Modus wird die Solltemperatur unabhängig von der Tageszeit konstant gehalten.
oder
In diesem Modus wird die Solltemperatur per Hand direkt vom Niveau des
oder
. Der manuelle Modus aktiviert sich automatisch nach dem
10
. Der Benutzer kann die Solltemperatur und (nach
