Messprinzip
Messeinrichtung
4

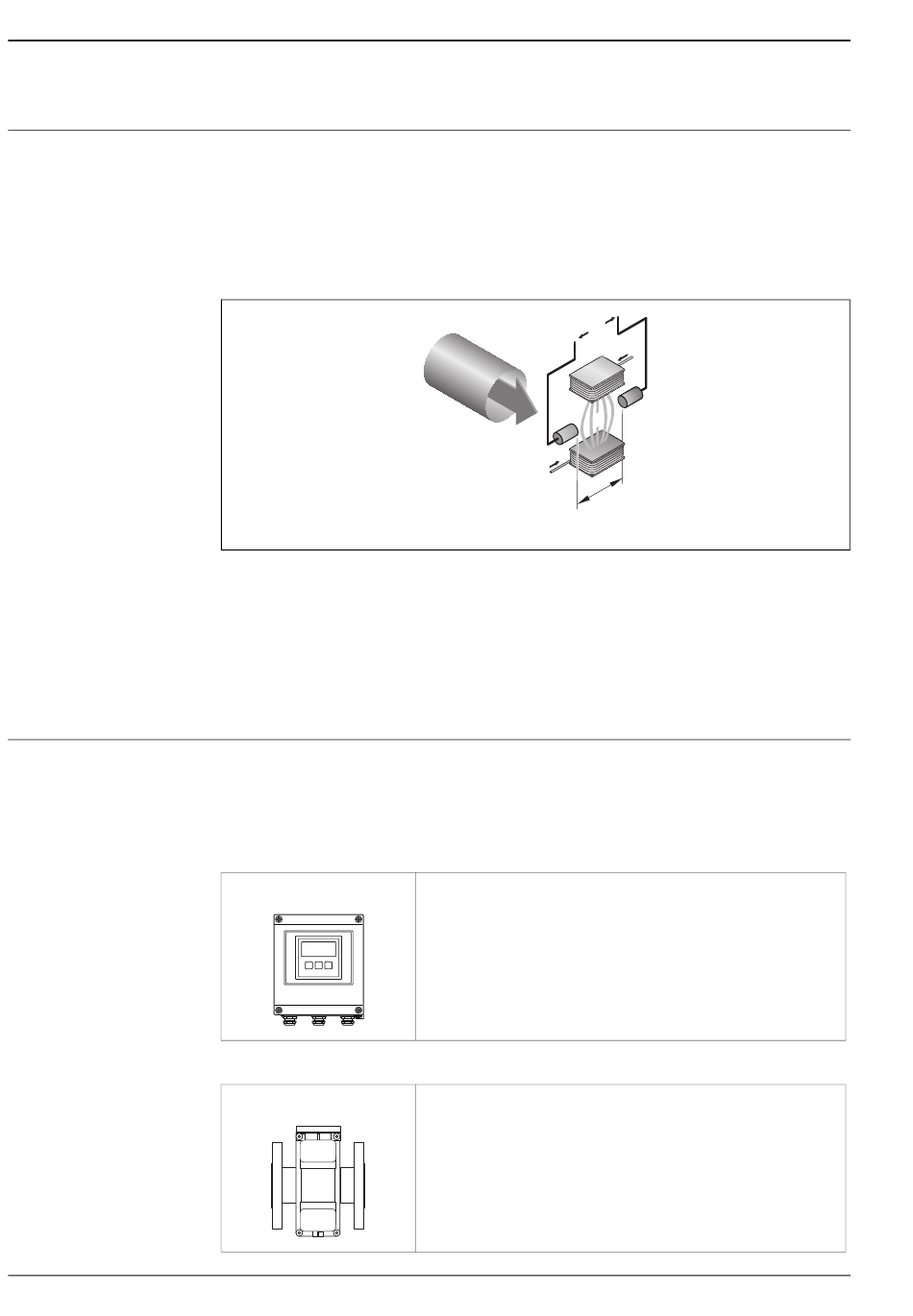

Arbeitsweise und Systemaufbau
Gemäß dem Faraday'schen Induktionsgesetz wird in einem Leiter, der sich in einem Magnetfeld bewegt,
eine Spannung induziert.
Beim magnetisch-induktiven Messprinzip entspricht der fließende Messstoff dem bewegten Leiter.
Die induzierte Spannung verhält sich proportional zur Durchflussgeschwindigkeit und wird über zwei
Messelektroden dem Messverstärker zugeführt. Über den Rohrquerschnitt wird das Durchflussvolumen
errechnet. Das magnetische Gleichfeld wird durch einen geschalteten Gleichstrom wechselnder Polarität
erzeugt.
Ue = B · L · v ; Q = A · v
Ue
Induzierte Spannung
B
Magnetische Induktion (Magnetfeld)
L
Elektrodenabstand
v
Durchflussgeschwindigkeit
Q
Volumendurchfluss
A
Rohrleitungsquerschnitt
I
Stromstärke
Die Gerät besteht aus Messumformer und Messaufnehmer.
Zwei Geräteausführungen sind verfügbar:
• Kompaktausführung – Messumformer und Messaufnehmer bilden eine mechanische Einheit.
• Getrenntausführung – Messumformer und Messaufnehmer werden räumlich getrennt montiert.
Messumformer
Promag 800
A0017117
Messaufnehmer
Promag L (DN ≤300)
A0017040
U
B
I
L
Gehäuseausführungen und Werkstoffe:
• Kompaktgehäuse: Kunststoff Polycarbonat
• Wandaufbaugehäuse: Kunststoff Polycarbonat
Konfiguration:
• Vor-Ort-Bedienung, Tastenbedienung, achtzeilig
• Software-Bedientool Config5800
Separate GSM/GPRS-Antenne optional erhältlich.
Nennweiten: DN 50...300 (2...12")
Werkstoffe:
• Messaufnehmer: Alu beschichtet AlSi10Mg
• Messrohr: Rostfreier Stahl 1.4301/304, 1.4306/304L
• Messrohrauskleidung: PTFE, Polyurethan
• Elektroden: 1.4435, Alloy C-22
• Anschlussgehäuse Getrenntausführung: Alu beschichtet AlSi10Mg
Proline Promag L 800
e
I
Endress+Hauser
A0017035
