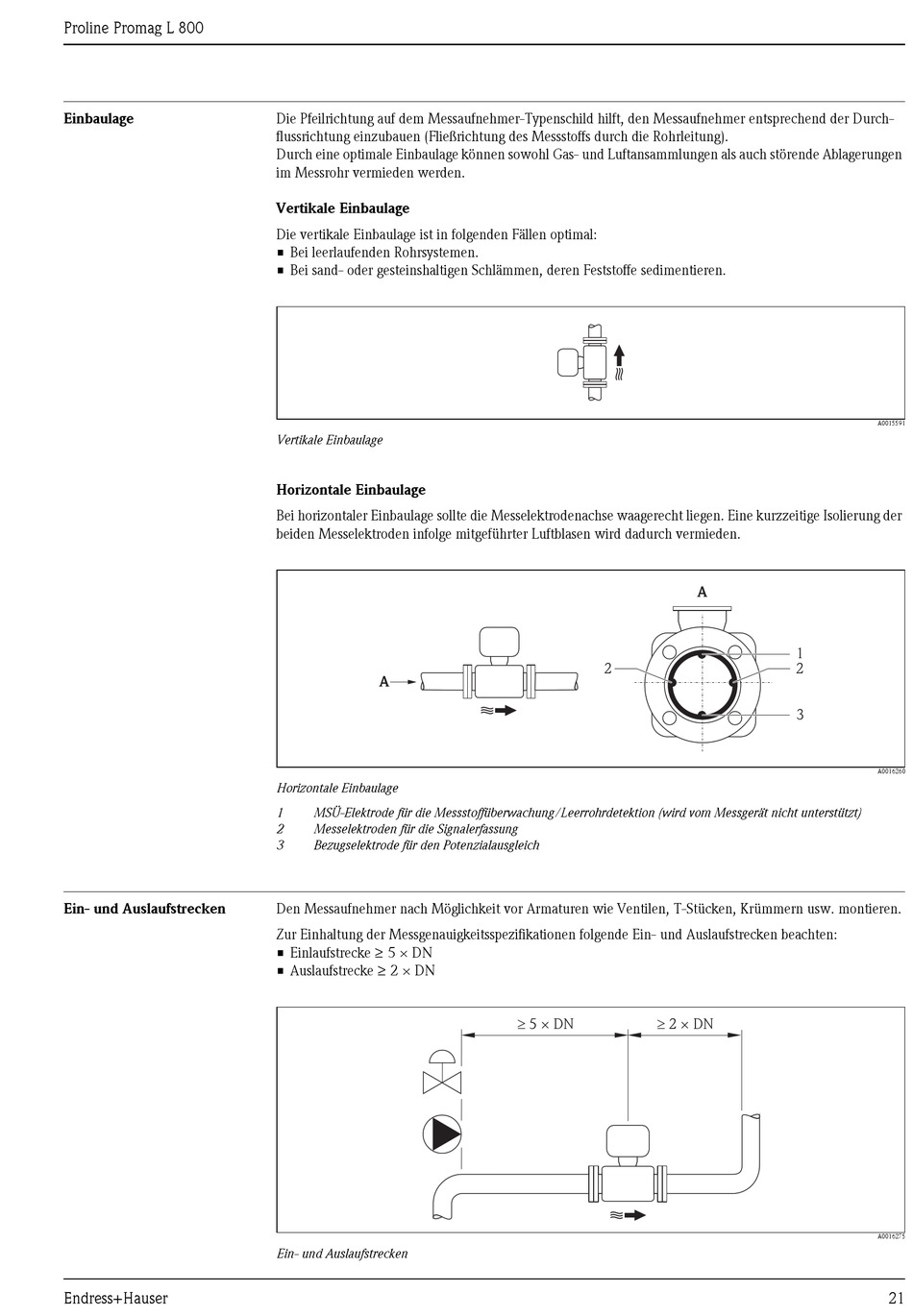

Einbaulage
Ein- und Auslaufstrecken
Endress+Hauser
Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der Durch-
flussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen als auch störende Ablagerungen
im Messrohr vermieden werden.
Vertikale Einbaulage
Die vertikale Einbaulage ist in folgenden Fällen optimal:
• Bei leerlaufenden Rohrsystemen.
• Bei sand- oder gesteinshaltigen Schlämmen, deren Feststoffe sedimentieren.
Vertikale Einbaulage
Horizontale Einbaulage
Bei horizontaler Einbaulage sollte die Messelektrodenachse waagerecht liegen. Eine kurzzeitige Isolierung der
beiden Messelektroden infolge mitgeführter Luftblasen wird dadurch vermieden.
A
Horizontale Einbaulage
1
MSÜ-Elektrode für die Messstoffüberwachung/Leerrohrdetektion (wird vom Messgerät nicht unterstützt)
2
Messelektroden für die Signalerfassung
3
Bezugselektrode für den Potenzialausgleich
Den Messaufnehmer nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken, Krümmern usw. montieren.
Zur Einhaltung der Messgenauigkeitsspezifikationen folgende Ein- und Auslaufstrecken beachten:
• Einlaufstrecke ≥ 5 × DN
• Auslaufstrecke ≥ 2 × DN
Ein- und Auslaufstrecken
2
³
³ 2 × DN
5 × DN
A
1
2
3
A0015591
A0016260
A0016275
